Передний трубопроводы (2)<тип H15> — HITACHI EX210H-5 JPN

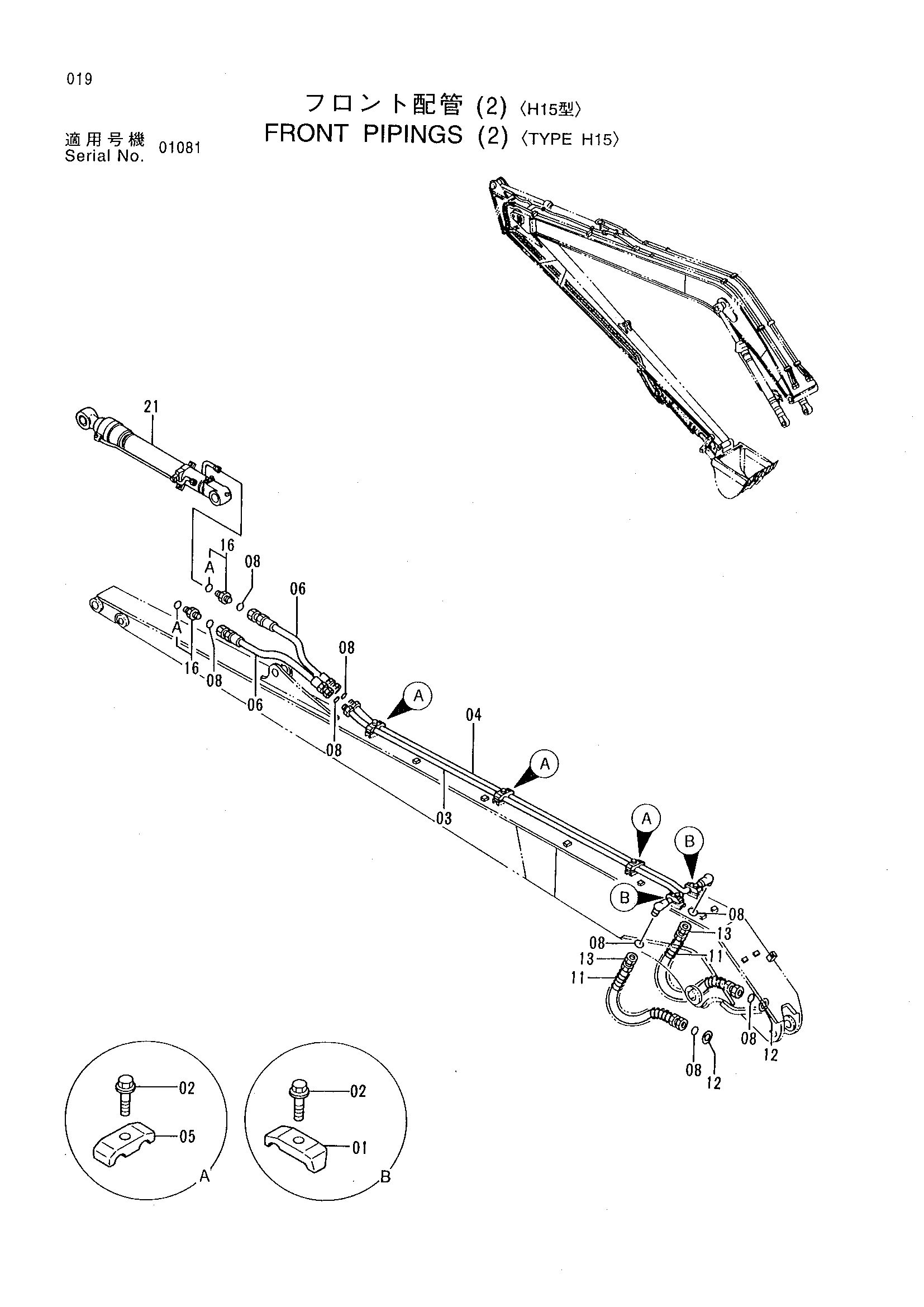

Заводская схема «Передний трубопроводы (2)<тип H15>» для HITACHI EX210H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190126 | Хомут трубки | 2 |
| 02 | J011260 | Болт с шайбой | 5 |
| 03 | 8062222 | Трубка | 1 |
| 04 | 8062223 | Трубка | 1 |
| 05 | 4189859 | Хомут трубки | 3 |
| 06 | 4249334 | Шланг | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 11 | 4053610 | Защита шланга | 2 |
| 12 | 4203220 | Шайба | 2 |
| 13 | 4265833 | Шланг | 2 |
| 16 | 4197530 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4347683 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
