Гидроцилиндр ковша — HITACHI EX210H-5 JPN

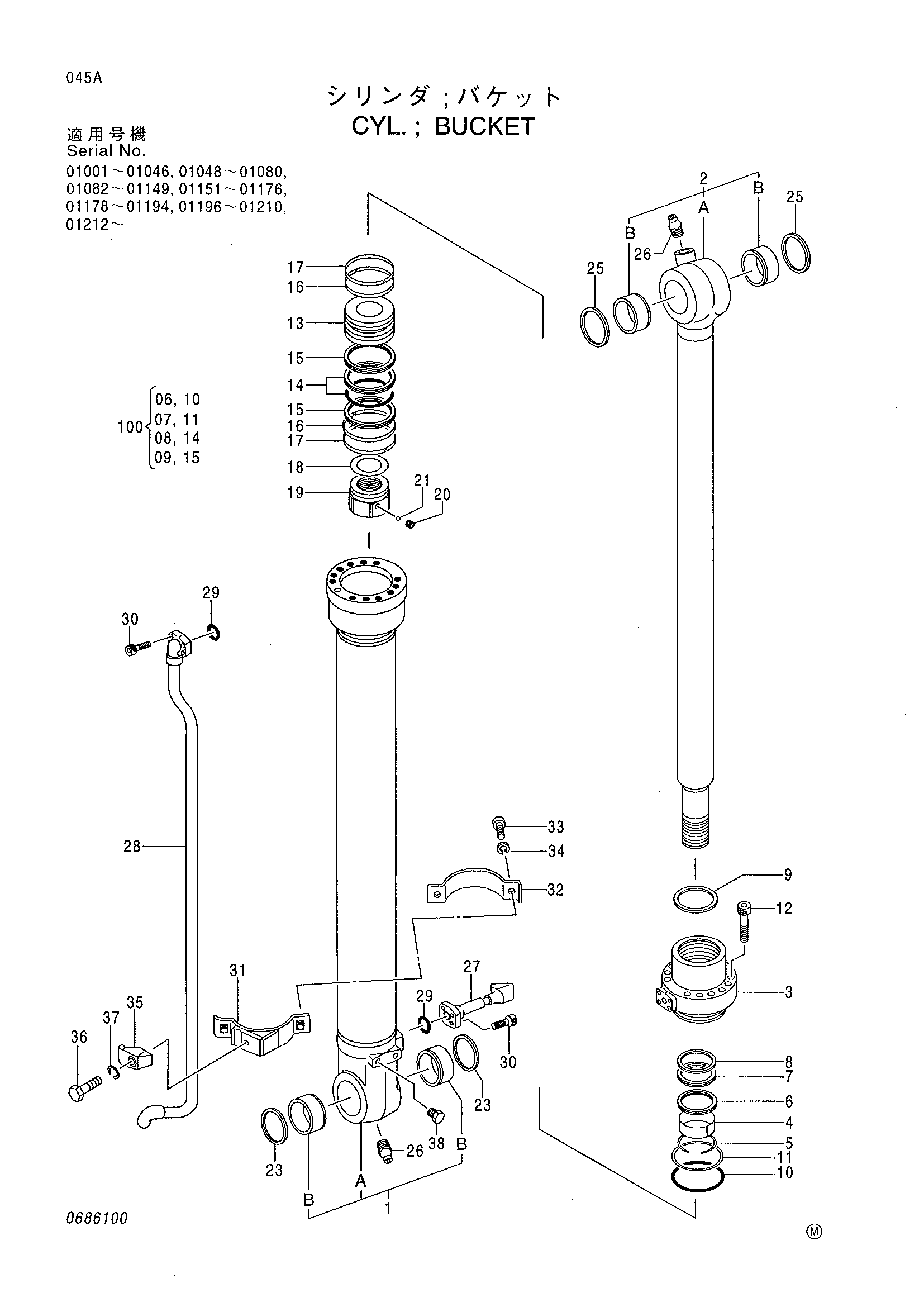

Заводская схема «Гидроцилиндр ковша» для HITACHI EX210H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4379259	Гидроцилиндр ковша	1
1	0667101	Труба гидроцилиндра в сборе	1
1A	0667102	Труба гидроцилиндра	1
1B	4365897	Втулка пальца	2
2	0667103	Шток поршня в сборе	1
2A	0667104	Шток поршня	1
2B	4365448	Втулка пальца	2
3	0667105	Головка гидроцилиндра	1
4	0310604	Втулка	1
5	4510494	Стопорное кольцо	1
6	0409104	Кольцо	1
7	0225611	U-образная манжета	1
8	0225612	Опорное кольцо	1
9	0409117	Грязесъёмное кольцо	1
10	A811090	Уплотнительное кольцо	1
11	0310606	Опорное кольцо	1
12	0667107	Болт с внутренним шестигранником	10
13	0409106	Поршень	1
14	0310608	Кольцо уплотнение в сборе	1
15	0409107	Кольцо букк-уп	2
16	0667108	Направляющее кольцо	2
17	0310610	Направляющее кольцо	2
18	0326007	Регулировочная шайба	1
19	0667109	Гайка	1
20	0310612	Установочный винт	1
21	0111818	Стальной шарик	1
23	4094086	Грязесъёмное кольцо	2
25	4065687	Грязесъёмное кольцо	2
26	J75481	Пресс-маслёнка	2
27	0679001	Соединение	1
28	0679002	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	M340825	Болт с внутренним шестигранником	8
31	0667111	Лента	1
32	0409116	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0310616	Держатель	1
36	0309022	Болт	1
37	0208516	Пружинная шайба	1
38	0409110	Болт	2
100	4369766	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX210H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
