Пилотный трубопроводы (нижний вибратион): 1 <LV> — HITACHI EX210H-5 JPN

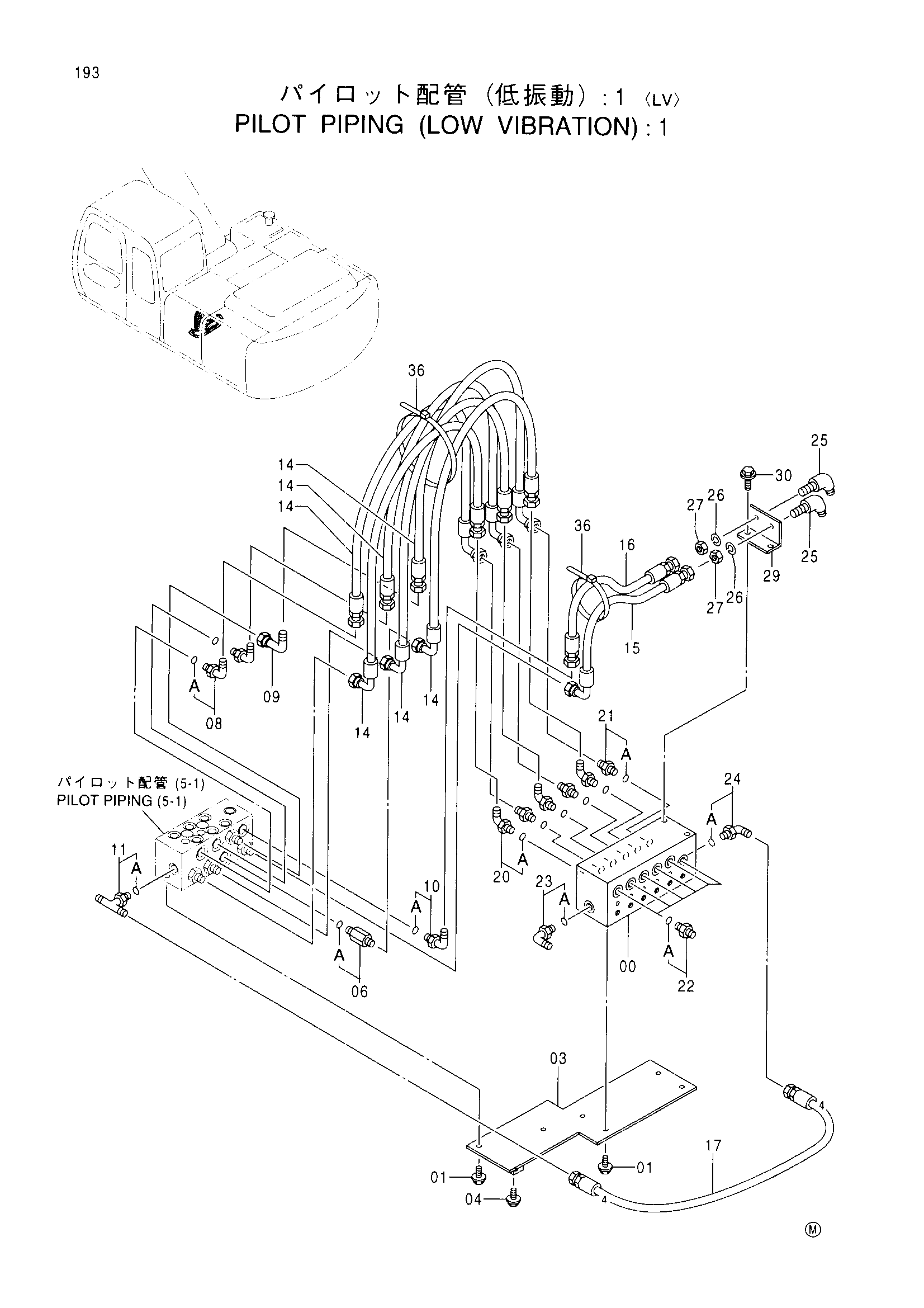

Заводская схема «Пилотный трубопроводы (нижний вибратион): 1 <LV>» для HITACHI EX210H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390373 | Клапан регулировочный | 1 |
| 01 | J021025 | Болт с шайбой | 6 |
| 03 | 8070125 | Кронштейн | 1 |
| 04 | J021025 | Болт с шайбой | 3 |
| 06 | 4276965 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4239976 | Унион S | 1 |
| 10 | 4200470 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4226388 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4355423 | Шланг | 6 |
| 15 | 4350835 | Шланг | 1 |
| 16 | 4379168 | Шланг | 1 |
| 17 | 4366897 | Шланг (4) | 1 |
| 20 | 4154671 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 6 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4154670 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4391442 | Угловой штуцер | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | 4209198 | Гайка | 2 |
| 29 | 4391447 | Кронштейн | 1 |
| 30 | J021025 | Болт с шайбой | 2 |
| 36 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
