Управление двигателем — HITACHI EX20UR-3

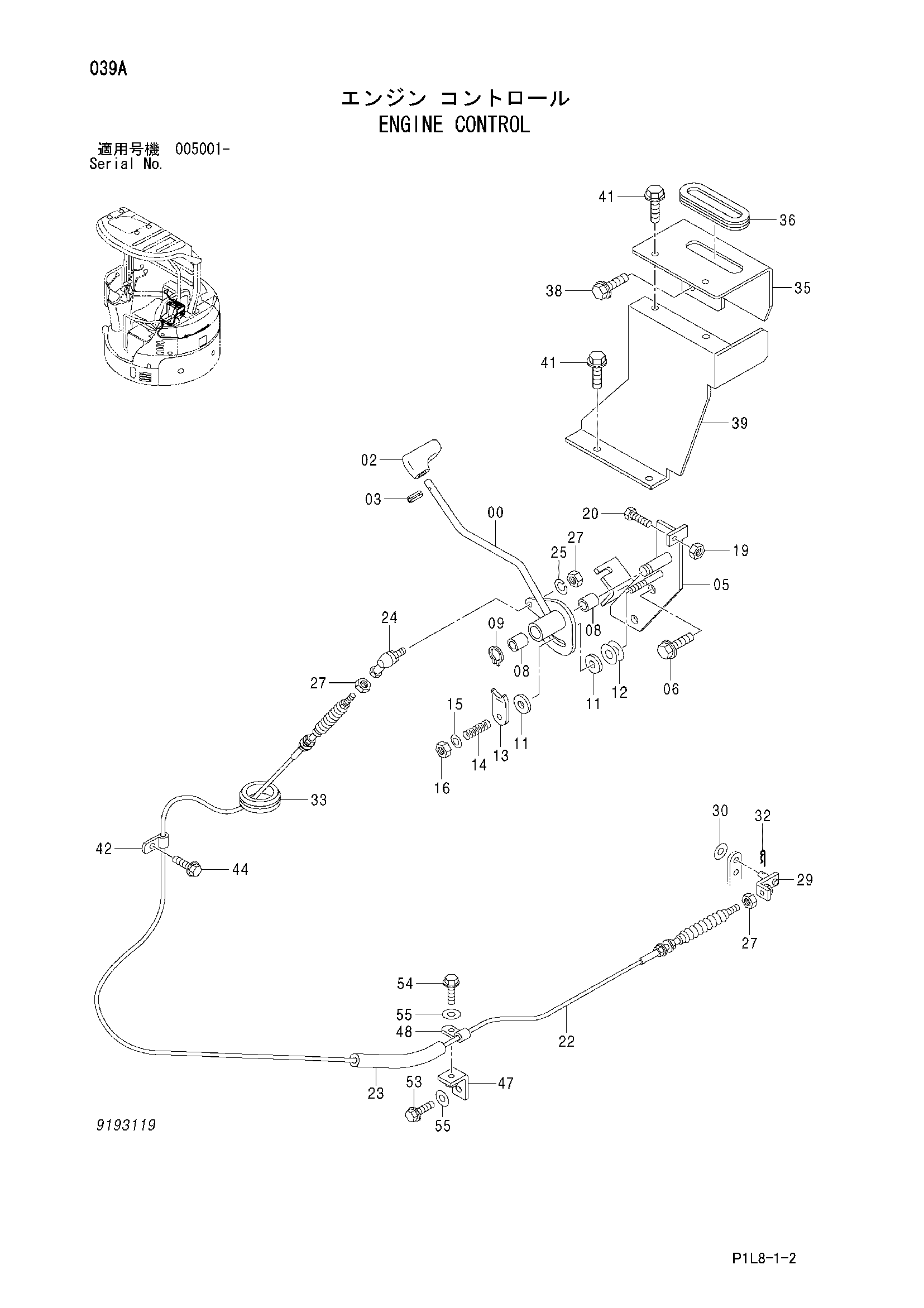

Заводская схема «Управление двигателем» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8081687	Рычаг	1
02	4279514	Рукоятка	1
03	4144353	Пружинный штифт	1
05	8081688	Кронштейн	1
06	J051020	Болт с шайбой	2
06	J271020 замена: J901020	Болт с шайбой	2
08	4280300	Втулка	2
09	991338	Стопорное кольцо	1
11	4279721	Пластина фрикционный	2
12	4317084	Регулировочная шайба	2
13	4279718	Пластина	1
14	4279720	Пружина	1
15	J253106 замена: A590106	Плоская шайба	1
15	A590106	Плоская шайба	1
16	4045245	U-образная гайка	1
19	J231108 замена: M500807	Гайка	1
19	M500807	Гайка	1
20	J960825 замена: J900825	Болт	1
20	J900825	Болт	1
22	4444058	Трос управления	1
23	4419377	Резиновая прокладка	1
24	4056016	Шарнир	1
25	J252105 замена: A590905	Пружинная шайба	1
25	A590905	Пружинная шайба	1
27	J231105 замена: M500504	Гайка	3
27	M500504	Гайка	3
29	9755372	Кронштейн	1
30	J253106 замена: A590106	Плоская шайба	1
30	A590106	Плоская шайба	1
32	4022696	Стопорный палец	1
33	4184582	Резиновая втулка	1
35	4444085	Крышка	1
36	4332752	Резиновая втулка	1
38	J090816	Болт с шайбой	1
38	J260816 замена: J900816	Болт с шайбой	1
39	8081689	Крышка	1
41	J090820	Болт с шайбой	4
41	J260820 замена: J900820	Болт с шайбой	4
42	4190261	Зажим	1
44	J051020	Болт с шайбой	1
44	J271020 замена: J901020	Болт с шайбой	1
47	9756773	Кронштейн	1
48	4190261	Зажим	1
53	J041016	Болт с шайбой	1
53	J271016 замена: J901016	Болт с шайбой	1
54	J041020	Болт с шайбой	1
54	J271020 замена: J901020	Болт с шайбой	1
55	J253110 замена: A590110	Плоская шайба	2
55	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
