Пилотные гидролинии (3) <х-тйпе> — HITACHI EX20UR-3

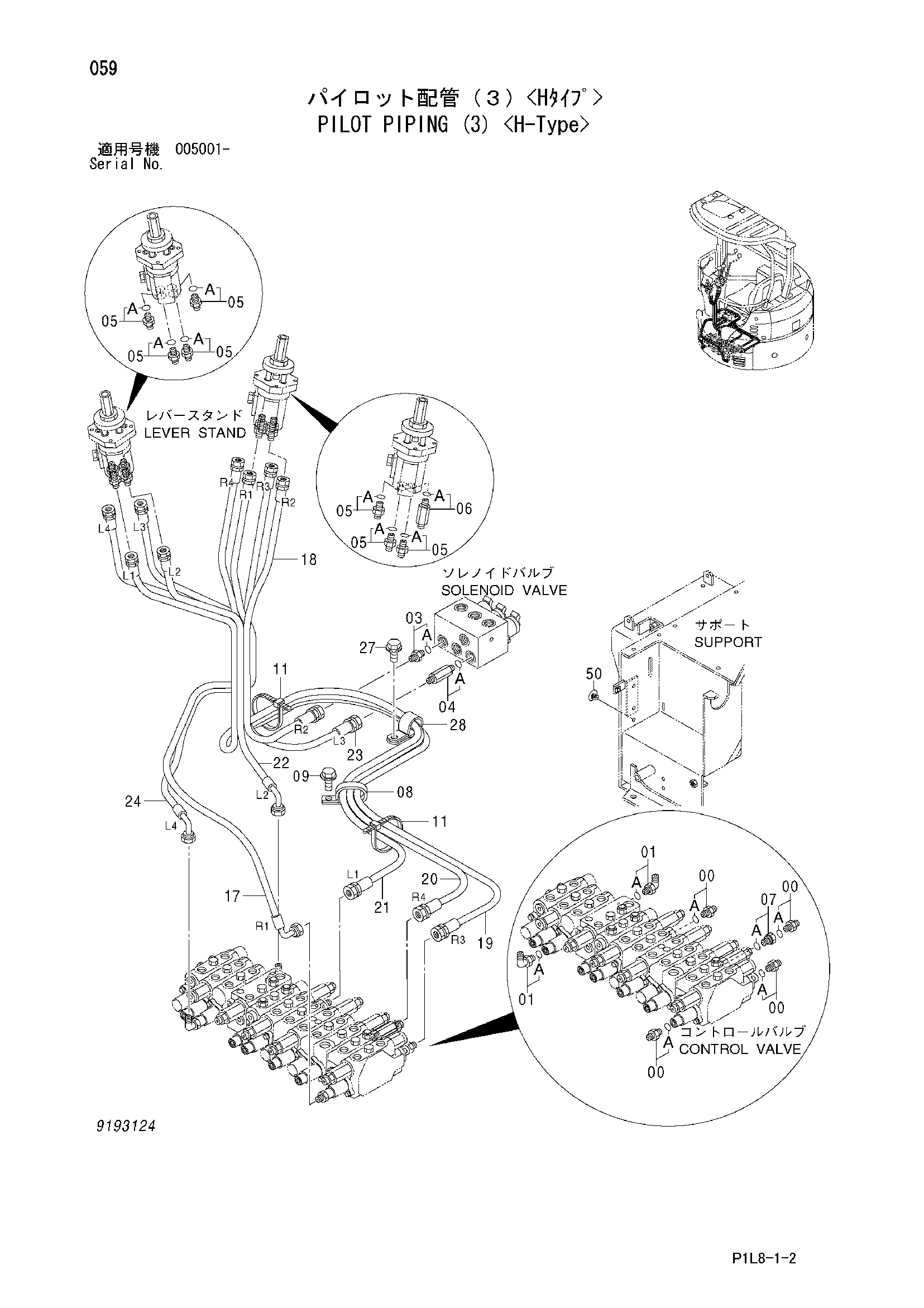

Заводская схема «Пилотные гидролинии (3) <х-тйпе>» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042030 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4434981 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4042030 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4368208 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4042030 | Адаптер | 7 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4368208 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4462701 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4190282 | Зажим | 1 |
| 09 | J051025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 17 | 4451889 | Пластиковый шланг (R1) | 1 |
| 18 | 4451890 | Пластиковый шланг (R2) | 1 |
| 19 | 4451891 | Пластиковый шланг (R3) | 1 |
| 20 | 4451892 | Пластиковый шланг (R4) | 1 |
| 21 | 4451893 | Пластиковый шланг (L1) | 1 |
| 22 | 4451894 | Пластиковый шланг (L2) | 1 |
| 23 | 4451895 | Пластиковый шланг (L3) | 1 |
| 24 | 4451896 | Пластиковый шланг (L4) | 1 |
| 27 | J051025 | Болт с шайбой | 1 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 28 | 4190264 | Зажим | 1 |
| 50 | 4288579 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
