Рычаг тяга — HITACHI EX20UR-3

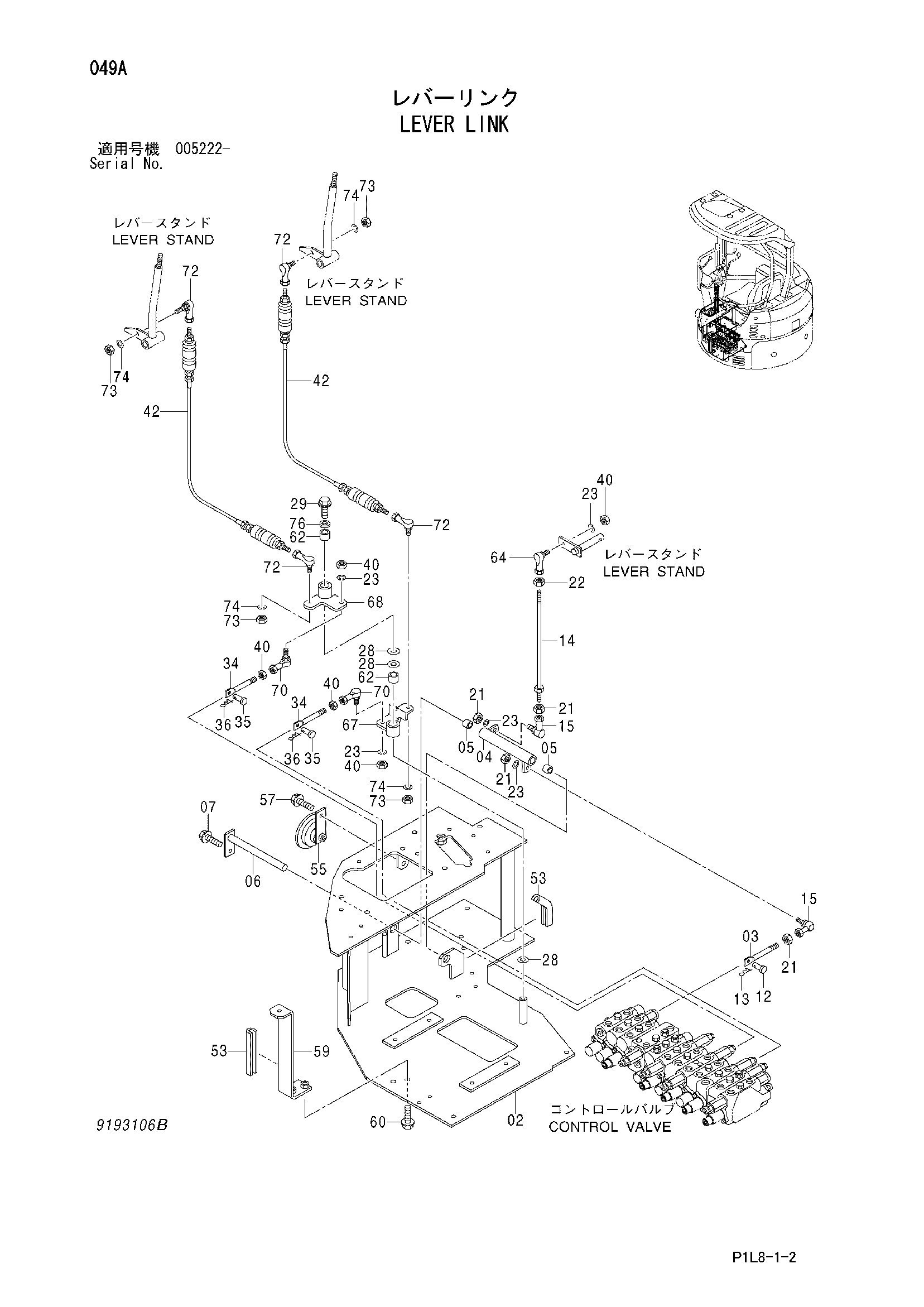

Заводская схема «Рычаг тяга» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6022040 | Кронштейн | 1 |
| 03 | 4395522 | Шток | 1 |
| 04 | 9755102 | Тяга | 1 |
| 05 | 4280298 | Втулка | 2 |
| 06 | 9755103 | Палец | 1 |
| 07 | J260820 | Болт с шайбой | 1 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 12 | 4279607 | Палец | 1 |
| 13 | 4365839 | Стопорный палец | 1 |
| 14 | 9755123 | Шток | 1 |
| 15 | 4287792 | Шарнир | 2 |
| 21 | M500807 | Гайка | 4 |
| 22 | M580008 | Гайка (левый) | 1 |
| 23 | A590908 | Пружинная шайба | 5 |
| 28 | 4294498 | Регулировочная шайба | 3 |
| 29 | J260820 | Болт с шайбой | 1 |
| 29A | J900820 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 34 | 4354837 | Шток | 2 |
| 35 | 4279607 | Палец | 2 |
| 36 | 4365839 | Стопорный палец | 2 |
| 40 | M500807 | Гайка | 5 |
| 42 | 4441315 | Трос управления | 2 |
| 53 | 4392474 | Амортизатор | 2 |
| 55 | 4603107 | Звуковой сигнал | 1 |
| 57 | J260816 | Болт с шайбой | 1 |
| 57A | J900816 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 59 | 9756685 | Кронштейн | 1 |
| 60 | J271030 | Болт с шайбой | 2 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 62 | 4303299 | Втулка | 2 |
| 64 | 4287793 | Соединение шарик(левый) | 1 |
| 67 | 9761260 | Тяга | 1 |
| 68 | 9761261 | Тяга | 1 |
| 70 | 4287792 | Шарнир | 2 |
| 72 | 4287791 | Шарнир | 4 |
| 73 | M500605 | Гайка | 4 |
| 74 | A590906 | Пружинная шайба | 4 |
| 76 | 4338215 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
