Навес — HITACHI EX20UR-3

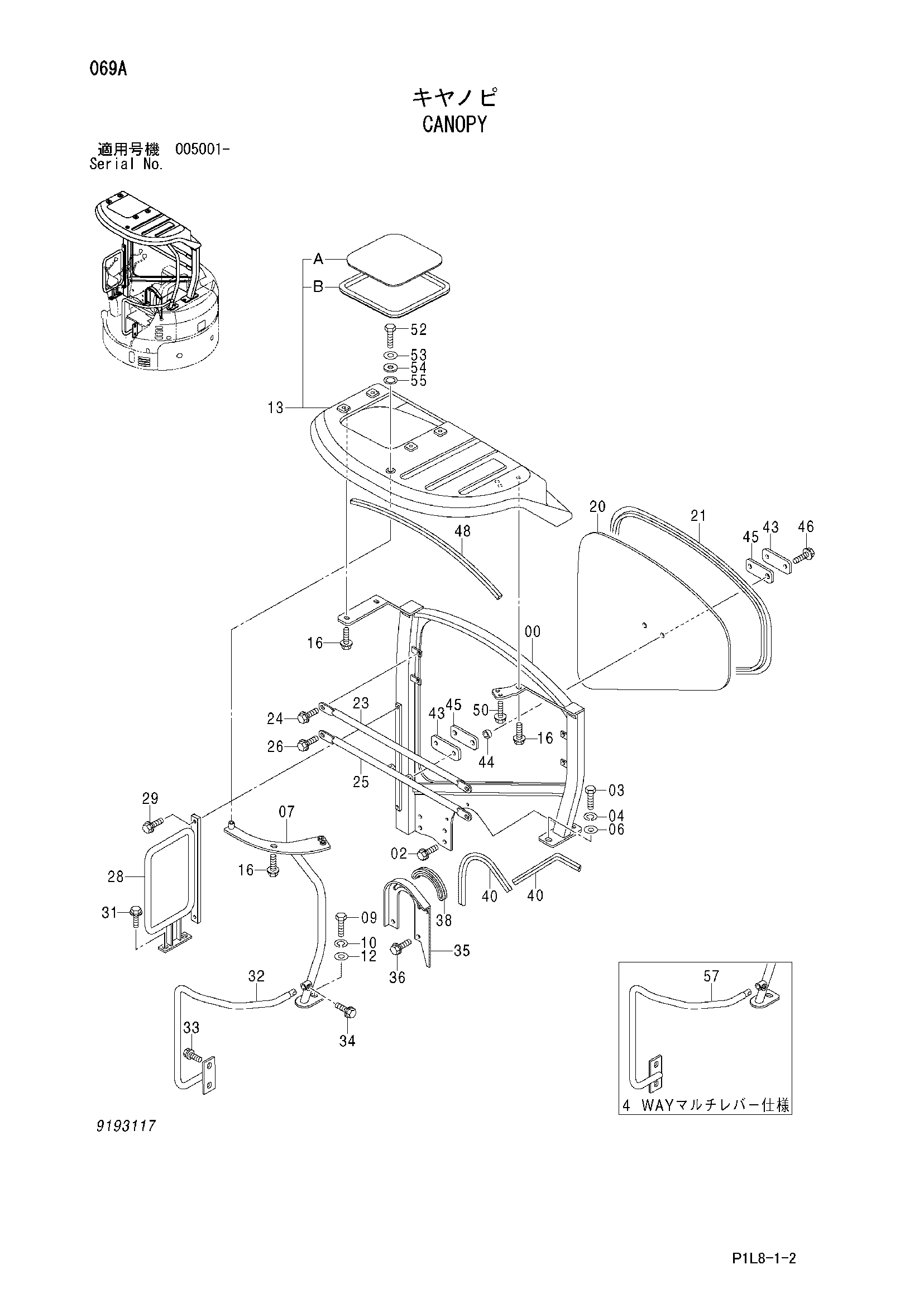

Заводская схема «Навес» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019419 | Рама | 1 |
| 02 | J061235 | Болт с шайбой | 4 |
| 02 | J281235 замена: J901235 | Болт с шайбой | 4 |
| 03 | J971640 замена: J901640 | Болт | 2 |
| 03 | J901640 | Болт | 2 |
| 04 | J252216 замена: A590916 | Пружинная шайба | 2 |
| 04 | A590916 | Пружинная шайба | 2 |
| 06 | J254016 замена: J222016 | Шайба | 2 |
| 06 | J222016 | Шайба | 2 |
| 07 | 7038940 | Поле | 1 |
| 09 | J971640 замена: J901640 | Болт | 1 |
| 09 | J901640 | Болт | 1 |
| 10 | J252216 замена: A590916 | Пружинная шайба | 1 |
| 10 | A590916 | Пружинная шайба | 1 |
| 12 | J254016 замена: J222016 | Шайба | 1 |
| 12 | J222016 | Шайба | 1 |
| 13 | 4441752 | Рооф | 1 |
| 13A | 4451811 | Пластина | 1 |
| 13B | 4451565 | Уплотнитель | 1 |
| 16 | J061025 | Болт с шайбой | 7 |
| 16 | J281025 замена: J901025 | Болт с шайбой | 7 |
| 20 | 4442857 | Пластина | 1 |
| 21 | 4442867 | Уплотнитель | 1 |
| 23 | 3083109 | Защитный кожух | 1 |
| 24 | J080814 | Болт с шайбой | 2 |
| 24 | J260814 замена: J900814 | Болт с шайбой | 2 |
| 25 | 8074091 | Защитный кожух | 1 |
| 26 | J080814 | Болт с шайбой | 2 |
| 26 | J260814 замена: J900814 | Болт с шайбой | 2 |
| 28 | 8081161 | Стойка | 1 |
| 29 | J051020 | Болт с шайбой | 2 |
| 29 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 31 | J051030 | Болт с шайбой | 2 |
| 31 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 32 | 8081160 | Стойка | 1 |
| 33 | J051025 | Болт с шайбой | 2 |
| 33 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 34 | J050820 | Болт с шайбой | 1 |
| 34 | J260820 | Болт с шайбой | 1 |
| 35 | 8081228 | Панель | 1 |
| 36 | J051025 | Болт с шайбой | 3 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 38 | 4327224 | Крышка резиновый | 1 |
| 40 | 4442890 | Уплотнитель | 2 |
| 43 | 4434416 | Пластина | 2 |
| 44 | 4338217 | Проставка | 2 |
| 45 | 4434418 | Резиновая прокладка | 2 |
| 46 | J080820 | Болт с шайбой | 2 |
| 46 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 48 | 4442896 | Резиновая прокладка | 1 |
| 50 | J051030 | Болт с шайбой | 2 |
| 50 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 52 | J971065 замена: J901065 | Болт | 1 |
| 52 | J901065 | Болт | 1 |
| 53 | J254010 замена: J222010 | Шайба | 1 |
| 53 | J222010 | Шайба | 1 |
| 54 | 4416052 замена: 4621403 | Шайба | 1 |
| 54 | 4621403 | Шайба | 1 |
| 55 | 4417253 | Шайба | 1 |
| 57 | 8086109 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
