Гидроцилиндр. смещаемый — HITACHI EX20UR-3

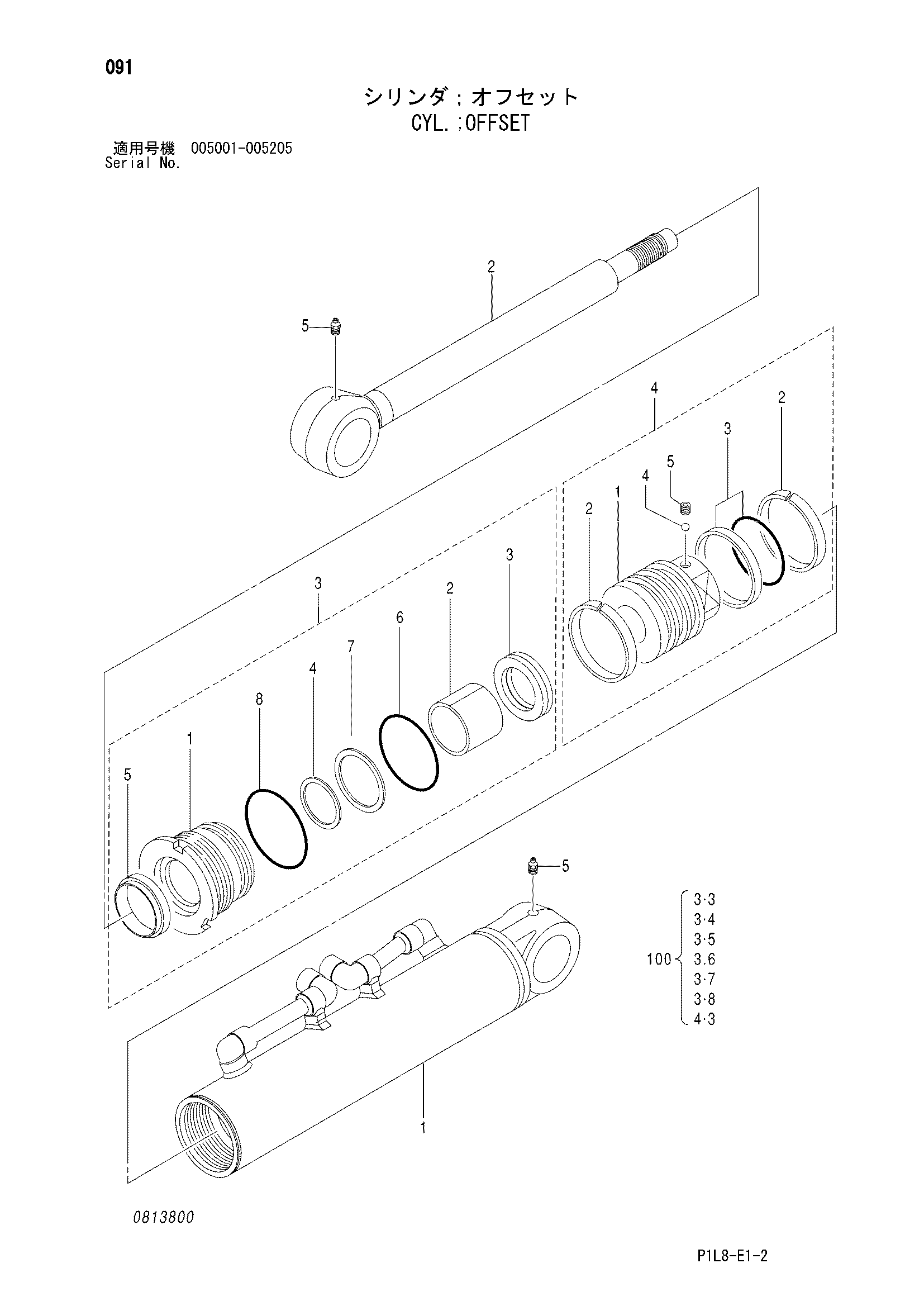

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4444848 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0813801 | Труба гидроцилиндра | 1 |
| 2 | 0813802 | Шток поршня | 1 |
| 3 | 0813803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0813804 | Головка гидроцилиндра | 1 |
| 3-2 | 0430303 | Втулка | 1 |
| 3-3 | 0430304 | U-образная манжета | 1 |
| 3-4 | 0430305 | Опорное кольцо | 1 |
| 3-5 | 0800104 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430806 | Уплотнительное кольцо | 1 |
| 3-7 | 0430807 | Опорное кольцо | 1 |
| 3-8 | 0430809 | Уплотнительное кольцо | 1 |
| 4 | 0800505 | Поршень | 1 |
| 4-1 | 0800506 | Поршень | 1 |
| 4-2 | 0652001 | Направляющее кольцо | 2 |
| 4-3 | 0430815 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0429918 | Установочный винт | 1 |
| 5 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 0813805 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
