Топливный бак — HITACHI EX20UR-3

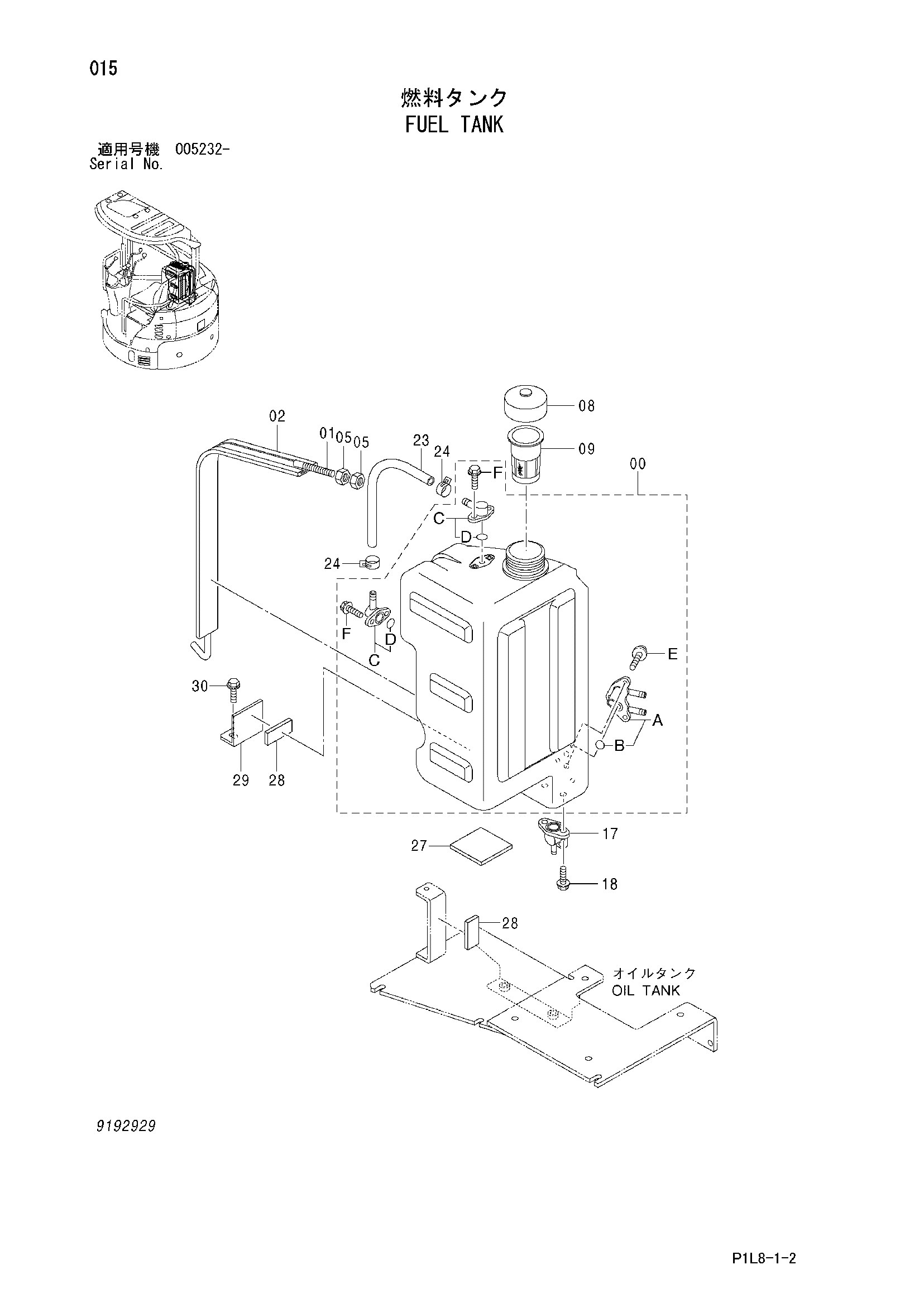

Заводская схема «Топливный бак» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4442448 | Топливный бак | 1 |
| 00A | 4608250 | Сетчатый фильтр | 1 |
| 00B | 954495 | Уплотнительное кольцо | 2 |
| 00C | 4608249 | Соединение | 2 |
| 00D | 4202987 | Уплотнительное кольцо | 1 |
| 00E | J680516 | Винт с шайбой | 3 |
| 00F | J260616 | Болт с шайбой | 4 |
| 00G | J900616 | Болт | 1 |
| 00H | A590106 | Плоская шайба | 1 |
| 01 | 9756275 | Ремень | 1 |
| 02 | 4450722 | Резиновая прокладка | 1 |
| 05 | J231210 замена: J950010 | Гайка | 2 |
| 05 | J950010 | Гайка | 2 |
| 08 | 4442447 | Колпачок | 1 |
| 09 | 4472918 | Сетчатый фильтр | 1 |
| 17 | 4358947 | Кран | 1 |
| 18 | J090614 | Болт с шайбой | 2 |
| 18 | J260612 замена: J900612 | Болт с шайбой | 2 |
| 23 | 4442450 | Топливный шланг | 1 |
| 24 | 4351486 | Хомут шланга | 2 |
| 27 | 4402292 | Резиновая прокладка | 1 |
| 28 | 4392516 | Резиновая прокладка | 2 |
| 29 | 4459659 | Кронштейн | 1 |
| 30 | J051025 | Болт с шайбой | 1 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
