Механизм натяжения (резиновая гусеница) — HITACHI EX20UR-3

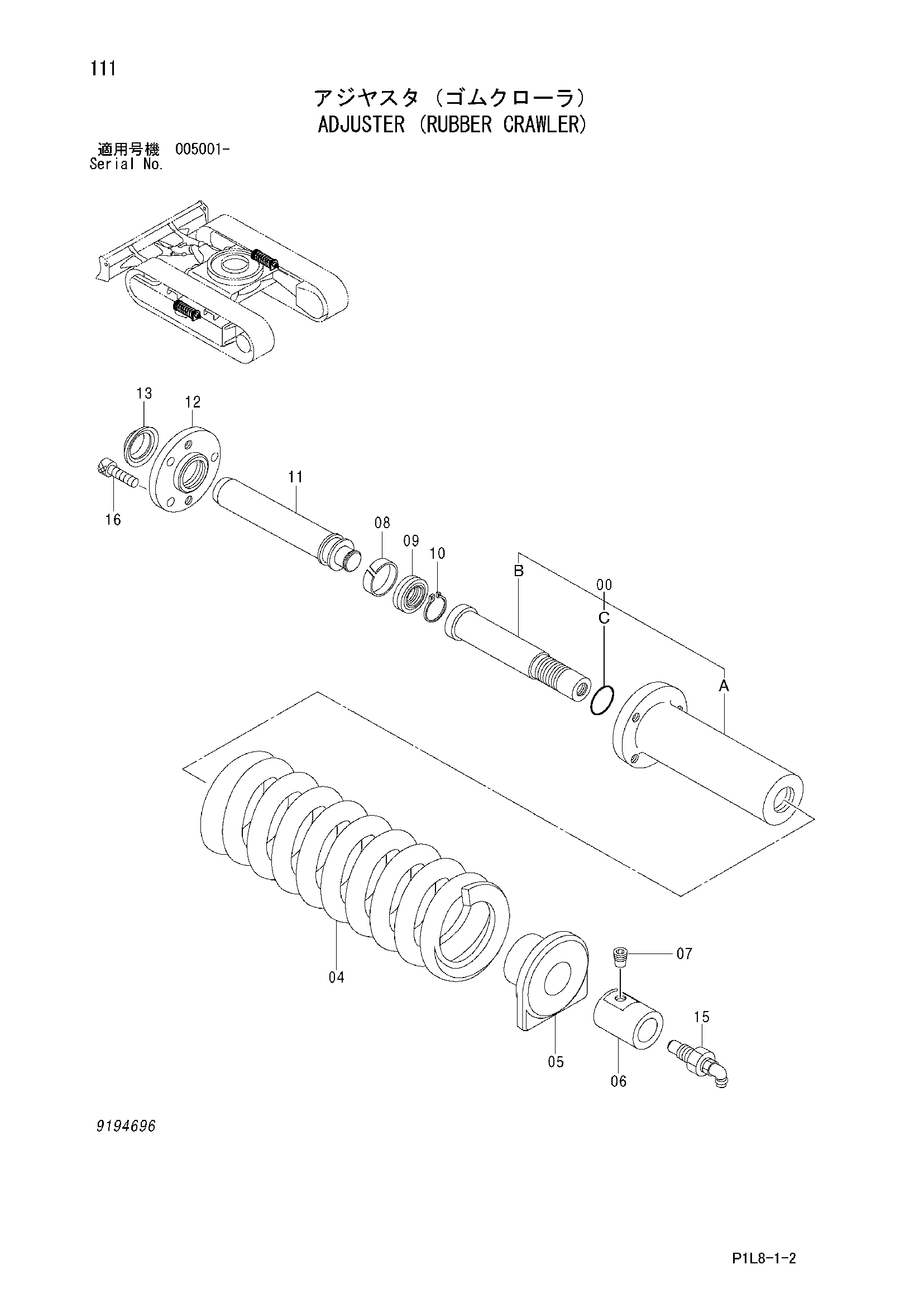

Заводская схема «Механизм натяжения (резиновая гусеница)» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9132837 | Механизм натяжения в сборе | 2 | |
| 00 | 9102266 | Гидроцилиндр в сборе | 1 |
| 00A | 3056319 | Гидроцилиндр | 1 |
| 00B | 3056320 | Шток | 1 |
| 00C | 987581 | Уплотнительное кольцо | 1 |
| 04 | 3056317 | Пружина | 1 |
| 05 | 4276123 | Шайба | 1 |
| 06 | 4276122 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 08 | 4276120 | Износостойкое кольцо | 1 |
| 09 | 4276121 | U-образная манжета | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 3056321 | Шток поршня | 1 |
| 12 | 3056322 | Фланец | 1 |
| 13 | 4276124 | Пылезащитное уплотнение | 1 |
| 15 | 4276114 | Клапан | 1 |
| 16 | M340818 замена: M340820 | Болт с внутренним шестигранником | 3 |
| 16 | M340820 | Болт с внутренним шестигранником | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
