Гидроцилиндр рукояти — HITACHI EX20UR-3

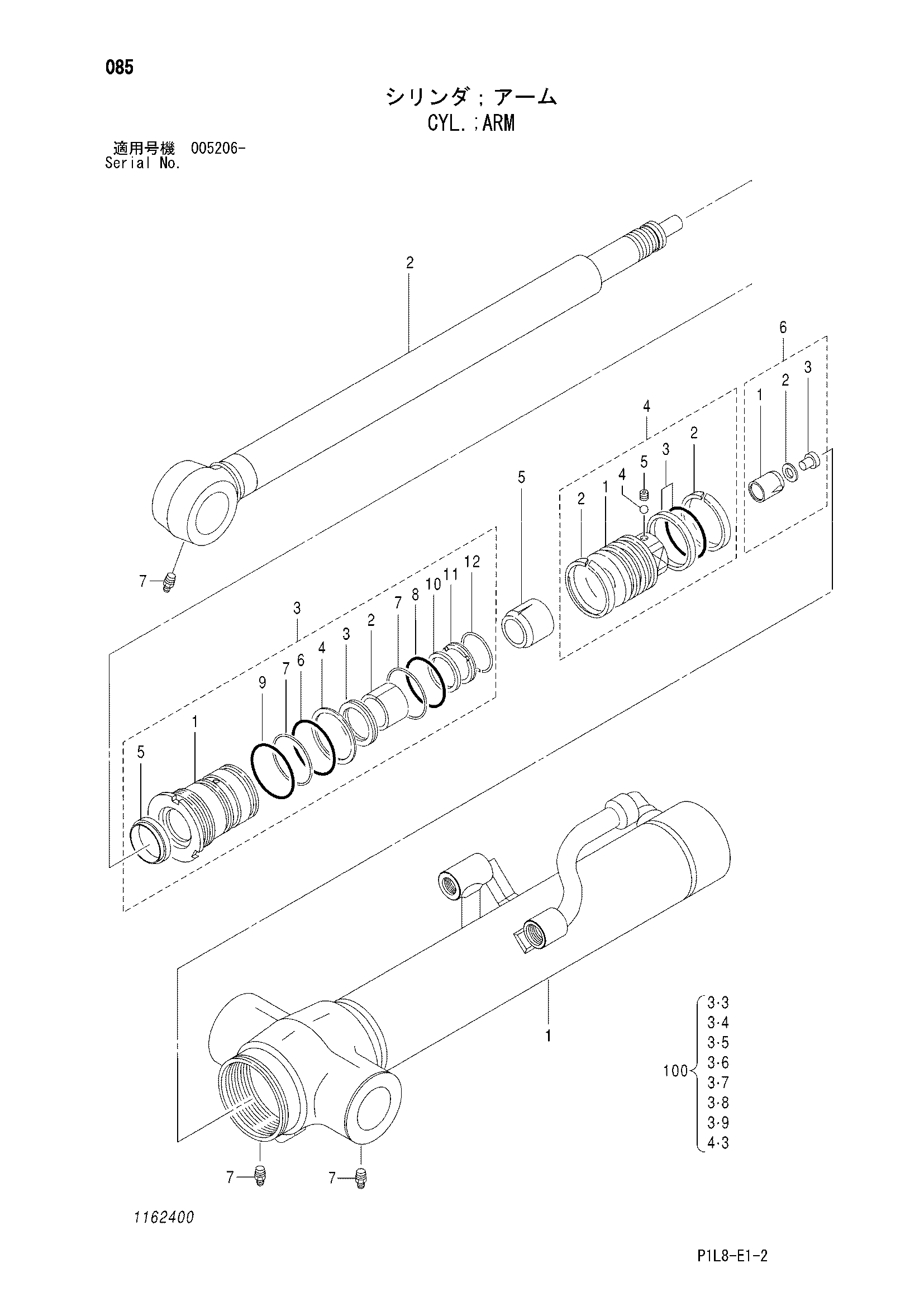

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4473550 | Гидроцилиндр рукояти | 1 | |
| 1 | 1162401 | Труба гидроцилиндра | 1 |
| 2 | 1162402 | Шток поршня | 1 |
| 3 | 1162403 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0813204 | Головка гидроцилиндра | 1 |
| 3-2 | 1162404 | Втулка | 1 |
| 3-3 | 0481104 | U-образная манжета | 1 |
| 3-4 | 0481105 | Опорное кольцо | 1 |
| 3-5 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430903 | Уплотнительное кольцо | 1 |
| 3-7 | 0430902 | Опорное кольцо | 2 |
| 3-8 | 0736204 | Уплотнительное кольцо | 1 |
| 3-9 | 0479007 | Уплотнительное кольцо | 1 |
| 3-10 | 0494903 | Кольцо амортизатор | 1 |
| 3-11 | 0494904 | Проставка | 1 |
| 3-12 | 0494905 | Ограничитель | 1 |
| 4 | 0744005 | Поршень в сборе | 1 |
| 4-1 | 0495005 | Поршень | 1 |
| 4-2 | 0495006 | Направляющее кольцо | 2 |
| 4-3 | 0495007 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0813703 | Амортизирующий подшипник | 1 |
| 6 | 0813704 | Амортизатор | 1 |
| 6-1 | 0813705 | Амортизирующий подшипник | 1 |
| 6-2 | 0658610 | Шайба | 1 |
| 6-3 | 0744009 | Болт | 1 |
| 7 | 0429920 | Пресс-маслёнка | 3 |
| 100 | 0736207 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
