Смещаемый стрела детали — HITACHI EX20UR-3

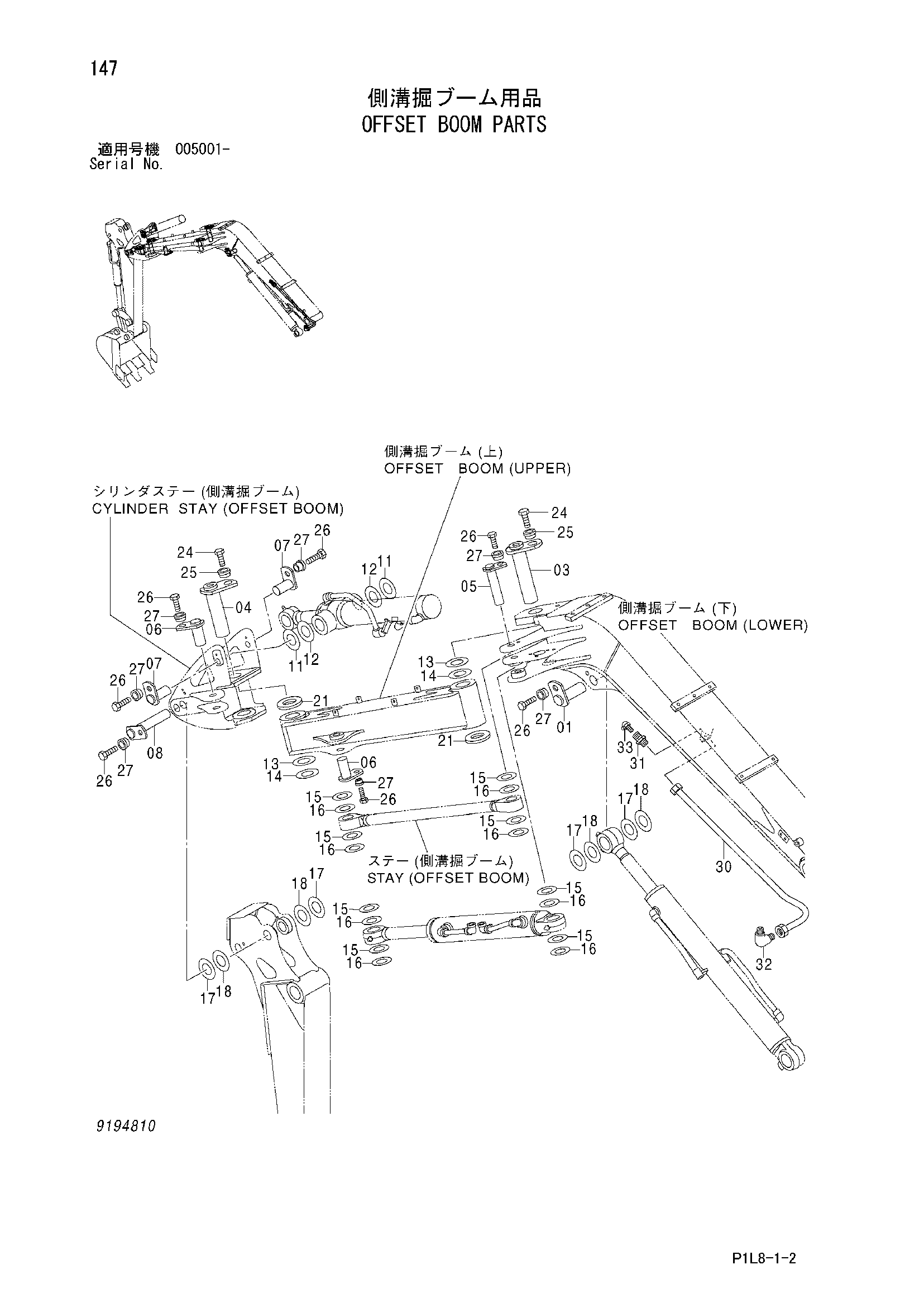

Заводская схема «Смещаемый стрела детали» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757343 | Палец | 1 |
| 03 | 9755262 замена: 9764571 | Палец | 1 |
| 03 | 9764571 | Палец | 1 |
| 04 | 9755263 замена: 9764572 | Палец | 1 |
| 04 | 9764572 | Палец | 1 |
| 05 | 9755264 | Палец | 1 |
| 06 | 9754963 | Палец | 2 |
| 07 | 9755266 | Палец | 2 |
| 08 | 9755267 | Палец | 1 |
| 11 | 4367639 | Регулировочная шайба 0.5 | 2 |
| 12 | 4367640 | Регулировочная шайба 0.8 | 2 |
| 13 | 4354256 | Регулировочная шайба 0.5 | 2 |
| 14 | 4354257 | Регулировочная шайба 0.8 | 2 |
| 15 | 4359554 | Регулировочная шайба 0.5 | 8 |
| 16 | 4359555 | Регулировочная шайба 0.8 | 9 |
| 17 | 4352136 | Регулировочная шайба 0.5 | 4 |
| 18 | 4354259 | Регулировочная шайба 0.8 | 4 |
| 21 | 4332766 | Упорная пластина | 2 |
| 24 | J971435 замена: J901435 | Болт | 2 |
| 24 | J901435 | Болт | 2 |
| 25 | 4339355 | Втулка | 2 |
| 26 | J971230 замена: J901230 | Болт | 7 |
| 26 | J901230 | Болт | 7 |
| 27 | 4339354 | Втулка | 7 |
| 30 | 4412366 | Трубка | 1 |
| 31 | 4130168 | Штуцер трубки | 1 |
| 32 | 4130174 | Штуцер трубки | 1 |
| 33 | J75581 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
