2 Ходовой многофункциональный рычаг (3) — HITACHI EX20UR-3

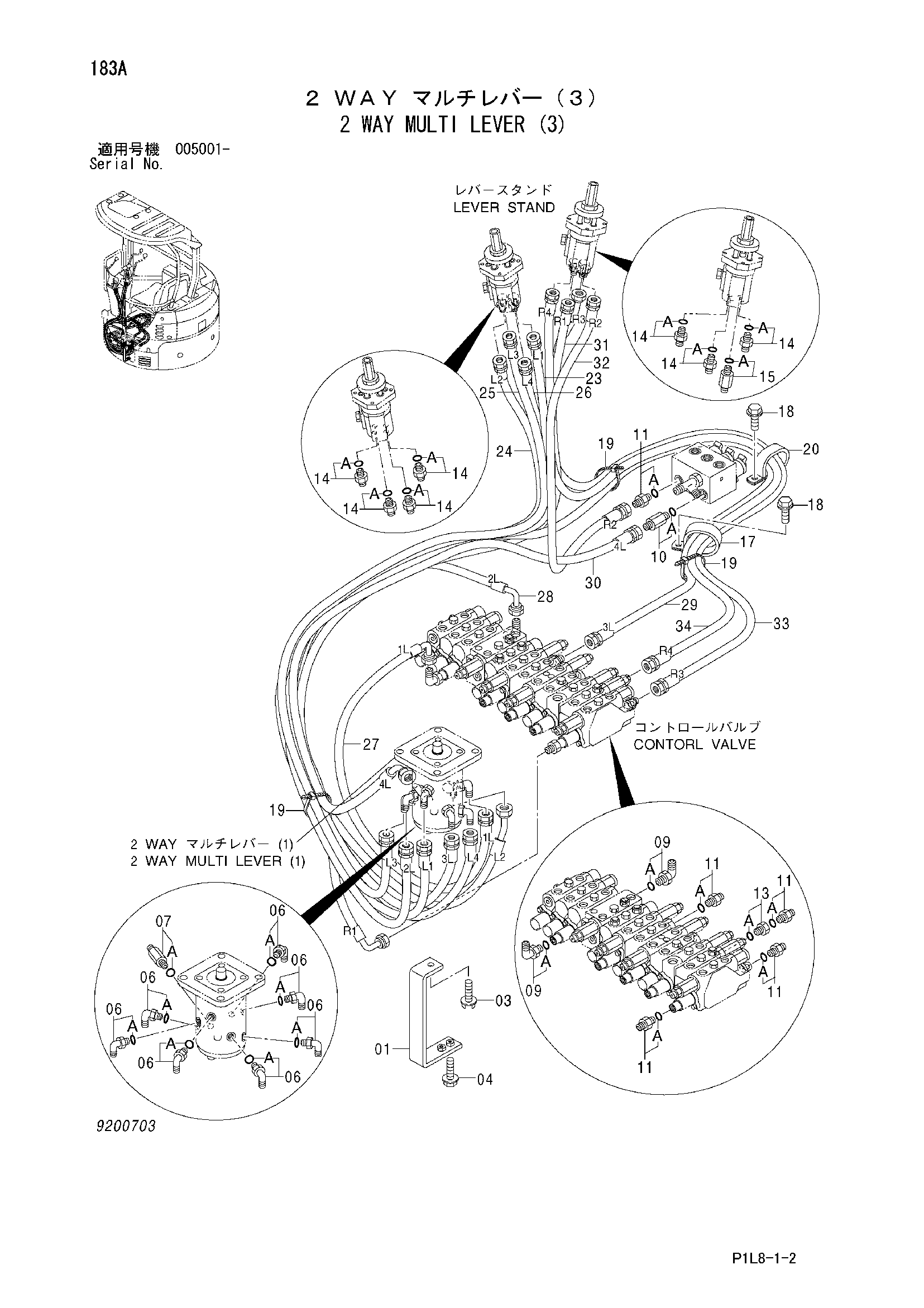

Заводская схема «2 Ходовой многофункциональный рычаг (3)» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9757231 | Кронштейн | 1 |
| 03 | J090820 | Болт с шайбой | 1 |
| 03 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 04 | J090825 | Болт с шайбой | 2 |
| 04 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 06 | 4434981 | Угловой штуцер | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4368208 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4434981 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4368208 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4042030 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4462701 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4042030 | Адаптер | 7 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4368208 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190282 | Зажим | 1 |
| 18 | J051025 | Болт с шайбой | 2 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 19 | 4055312 | Ленточный зажим | 3 |
| 20 | 4190264 | Зажим | 1 |
| 23 | 4453368 | Шланг (L1) | 1 |
| 24 | 4453369 | Шланг (L2) | 1 |
| 25 | 4453370 | Шланг (L3) | 1 |
| 26 | 4453371 | Шланг (L4) | 1 |
| 27 | 4453372 | Шланг (1L) | 1 |
| 28 | 4453373 | Шланг (2L) | 1 |
| 29 | 4453374 | Шланг (3L) | 1 |
| 30 | 4453375 | Шланг (4L) | 1 |
| 31 | 4451889 | Пластиковый шланг (R1) | 1 |
| 32 | 4451890 | Пластиковый шланг (R2) | 1 |
| 33 | 4464118 | Пластиковый шланг (R3) | 1 |
| 34 | 4464119 | Пластиковый шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
