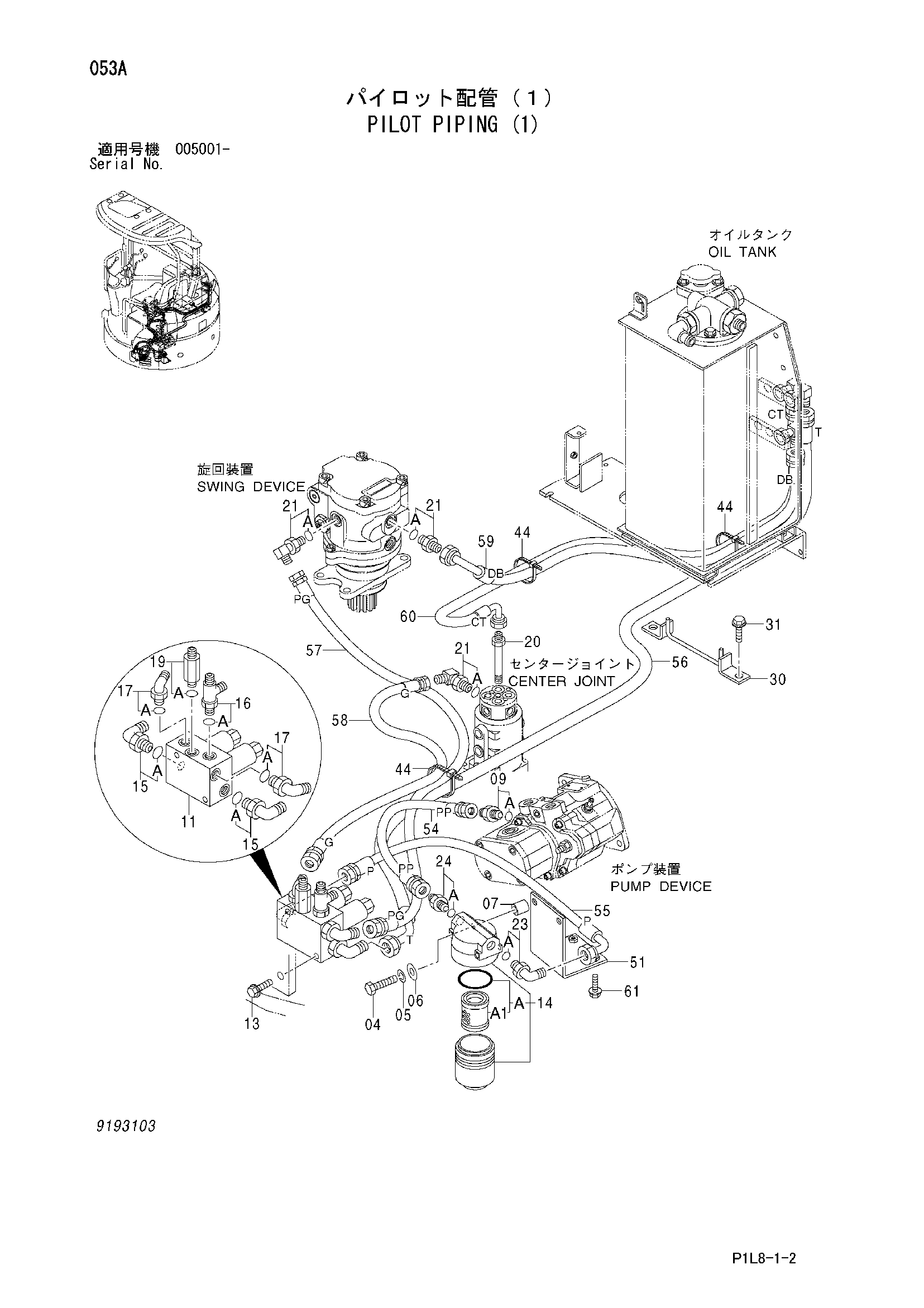

Пилотные гидролинии (1) — HITACHI EX20UR-3

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	J960675 замена: J900675	Болт	2
04	J900675	Болт	2
05	J252106 замена: A590906	Пружинная шайба	2
05	A590906	Пружинная шайба	2
06	J253106 замена: A590106	Плоская шайба	2
06	A590106	Плоская шайба	2
07	4277425	Проставка	2
09	4042031	Адаптер	1
09A	4509180	Уплотнительное кольцо	1
11	4447797 замена: 4646367	Электромагнитный клапан	1
11	4646367	Электромагнитный клапан	1
13	J051025	Болт с шайбой	2
13	J271025 замена: J901025	Болт с шайбой	2
14	4457683	Масляный фильтр	1
14A	4294130	Фильтрующий элемент	1
14A1	4294129	Элемент	1
15	4434982	Угловой штуцер	2
15A	4509180	Уплотнительное кольцо	1
16	4406156	Тройник	1
16A	957366	Уплотнительное кольцо	1
17	4434981	Угловой штуцер	2
17A	957366	Уплотнительное кольцо	1
19	4368208	Адаптер	1
19A	957366	Уплотнительное кольцо	1
20	4442456	Адаптер	1
21	4434981	Угловой штуцер	2
21A	957366	Уплотнительное кольцо	1
23	4434982	Угловой штуцер	1
23A	4509180	Уплотнительное кольцо	1
24	4042031	Адаптер	1
24A	4509180	Уплотнительное кольцо	1
25	4042030	Адаптер	1
25A	957366	Уплотнительное кольцо	1
30	9755363	Кронштейн	1
31	J090820	Болт с шайбой	2
44	4055312	Ленточный зажим	3
51	9756248	Кронштейн	1
54	4451869	Шланг (PP)	1
55	4451870	Шланг (P)	1
56	4451871	Шланг (T)	1
57	4451872	Шланг (PG)	1
58	4451874	Шланг (G)	1
59	4451876	Шланг (DB)	1
60	4451877	Шланг (CT)	1
61	J051035	Болт с шайбой	2
61	J271035 замена: J901035	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
