Управление короб — HITACHI EX20UR-3

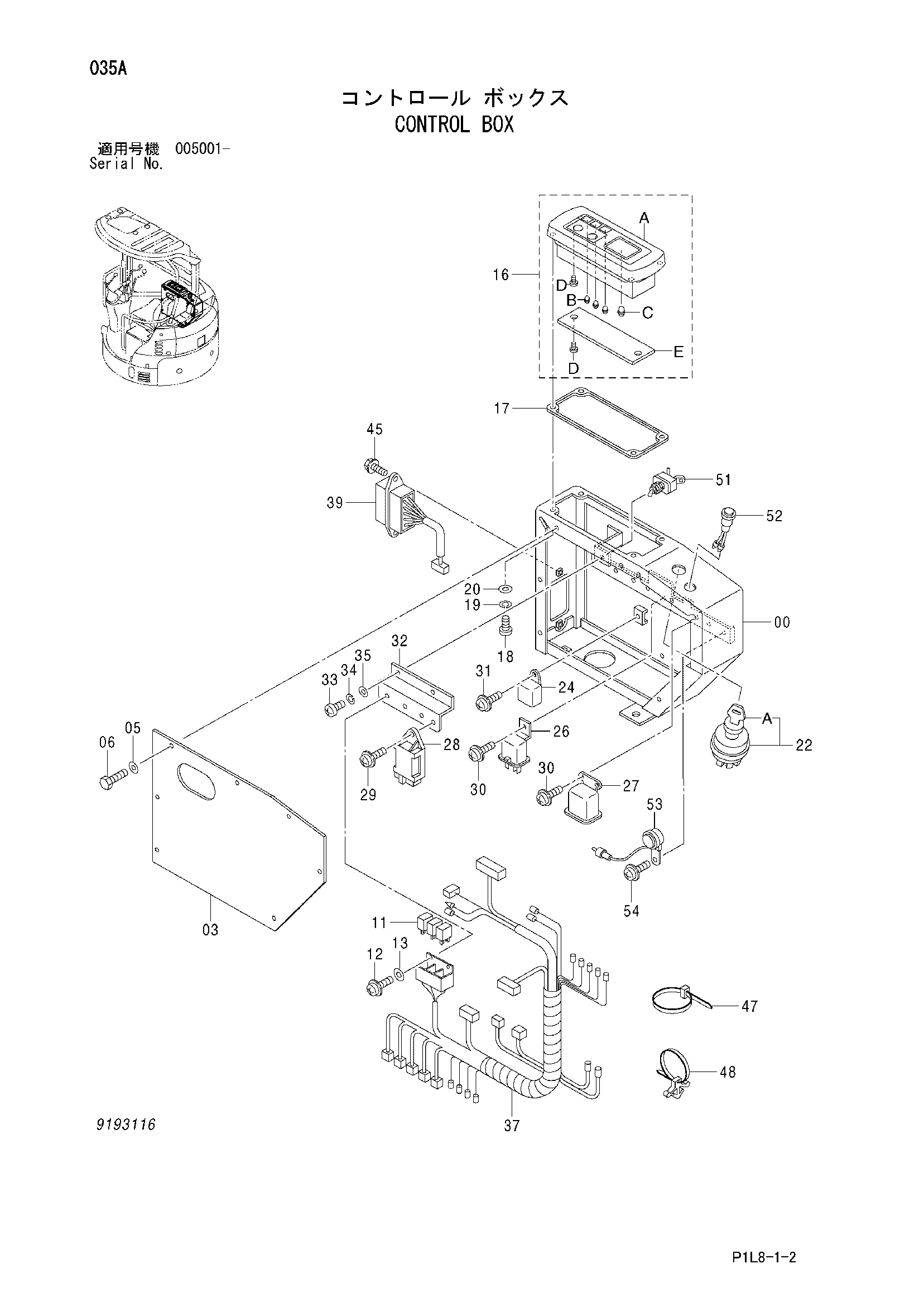

Заводская схема «Управление короб» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6019553	Короб управление	1
03	4444311	Крышка	1
05	J253106 замена: A590106	Плоская шайба	7
05	A590106	Плоская шайба	7
06	J960612 замена: J900612	Болт	7
06	J900612	Болт	7
11	4394590	Реле	3
12	J691512	Винт	2
13	J253105 замена: A590105	Плоская шайба	2
13	A590105	Плоская шайба	2
16	4403739	Панель указатель	1
16A	4449185	Капот	1
16B	4449186	Лампа	3
16C	4449187	Лампа	1
16D	4449188	Самонарезающий винт	6
16E	4449189	Корпус	1
17	4413919	Манжета резиновый	1
18	J691612	Винт	4
19	J252106 замена: A590906	Пружинная шайба	4
19	A590906	Пружинная шайба	4
20	J253106 замена: A590106	Плоская шайба	4
20	A590106	Плоская шайба	4
24	4459731	Реле защитный	1
26	4288451	Реле	1
27	4355584	Реле	1
28	4443617	Таймер	1
29	J680620	Винт с шайбой	1
30	J670612	Винт с шайбой	3
31	J680616	Винт с шайбой	1
32	8076843	Кронштейн	1
33	J691510	Винт	2
34	J252105 замена: A590905	Пружинная шайба	2
34	A590905	Пружинная шайба	2
35	J253105 замена: A590105	Плоская шайба	2
35	A590105	Плоская шайба	2
37	1028735	Жгут проводов	1
39	3091497	Жгут проводов	1
45	J090620	Болт с шайбой	2
45	J260620 замена: J900620	Болт с шайбой	2
47	4055312	Ленточный зажим	2
48	4404446	Зажим провод	2
51	4330640	Выключатель	1
52	4402555	Фонарь пилотный	1
53	4413756	Зуммер	1
54	J670610	Винт с шайбой	1
