Рычаг тяга — HITACHI EX20UR-3

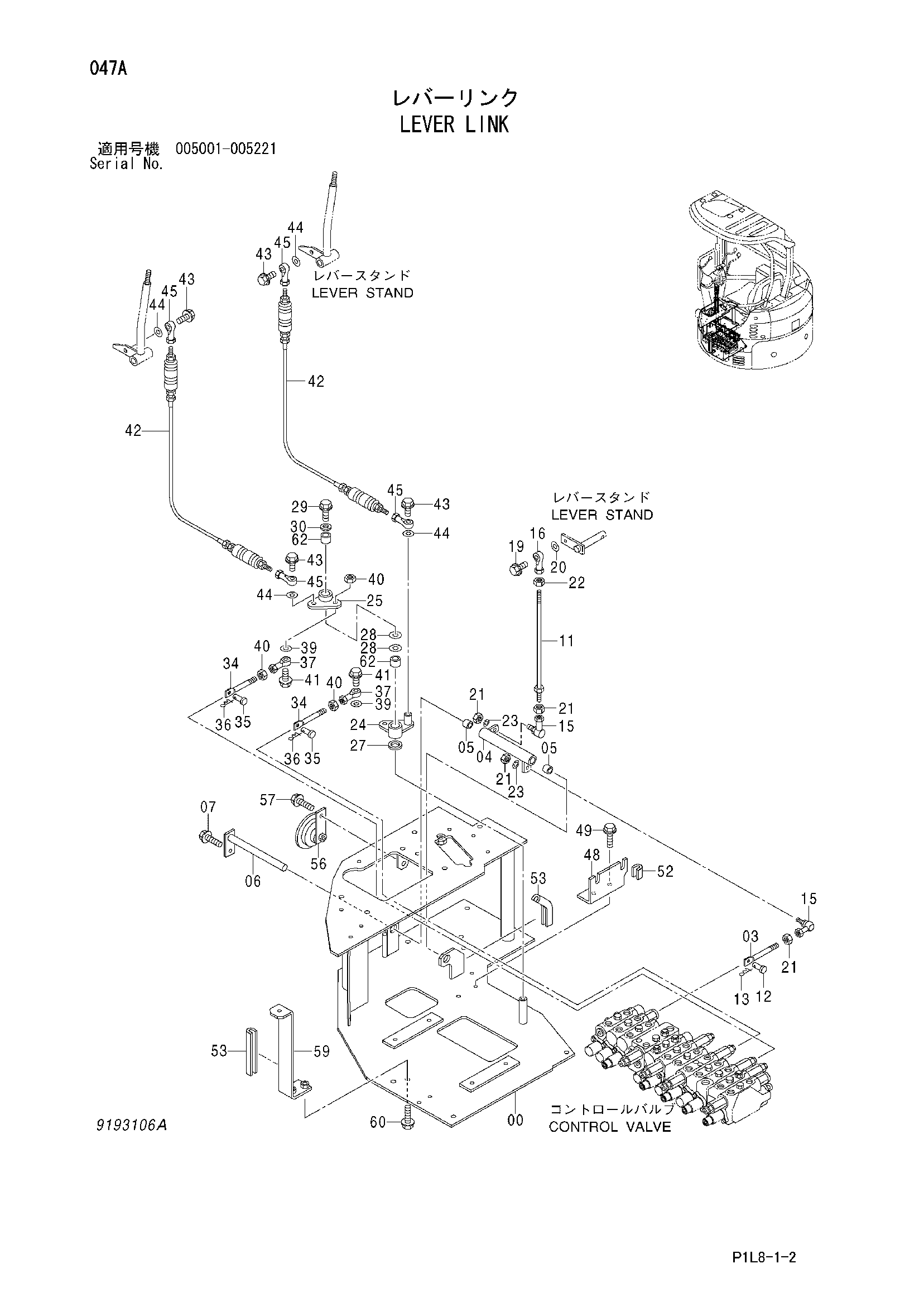

Заводская схема «Рычаг тяга» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019444 | Кронштейн | 1 |
| 03 | 4395522 | Шток | 1 |
| 04 | 9755102 | Тяга | 1 |
| 05 | 4280298 | Втулка | 2 |
| 06 | 9755103 | Палец | 1 |
| 07 | J090820 | Болт с шайбой | 1 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 11 | 9755123 | Шток | 1 |
| 12 | 4279607 | Палец | 1 |
| 13 | 4365839 | Стопорный палец | 1 |
| 15 | 4287792 | Шарнир | 2 |
| 16 | 4346556 | Концевой шток | 1 |
| 19 | J090825 | Болт с шайбой | 1 |
| 19 | J260825 замена: J900825 | Болт с шайбой | 1 |
| 20 | J253108 замена: A590108 | Плоская шайба | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | J231108 замена: M500807 | Гайка | 4 |
| 21 | M500807 | Гайка | 4 |
| 22 | M580008 | Гайка (левый) | 1 |
| 23 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 23 | A590908 | Пружинная шайба | 2 |
| 24 | 9755106 | Тяга | 1 |
| 25 | 9755107 | Тяга | 1 |
| 27 | 4308293 | Втулка | 1 |
| 28 | 4294498 | Регулировочная шайба | 2 |
| 29 | J080820 | Болт с шайбой | 1 |
| 29 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 30 | 4346037 замена: 4338215 | Шайба | 1 |
| 30 | 4338215 | Шайба | 1 |
| 34 | 4354837 | Шток | 2 |
| 35 | 4279607 | Палец | 2 |
| 36 | 4365839 | Стопорный палец | 2 |
| 37 | 4287796 | Концевой шток | 2 |
| 39 | J253108 замена: A590108 | Плоская шайба | 2 |
| 39 | A590108 | Плоская шайба | 2 |
| 40 | J231108 замена: M500807 | Гайка | 3 |
| 40 | M500807 | Гайка | 3 |
| 41 | J090835 | Болт с шайбой | 2 |
| 41 | J260835 замена: J900835 | Болт с шайбой | 2 |
| 42 | 4441315 | Трос управления | 2 |
| 43 | J090625 | Болт с шайбой | 4 |
| 43 | J260625 замена: J900625 | Болт с шайбой | 4 |
| 44 | J253106 замена: A590106 | Плоская шайба | 4 |
| 44 | A590106 | Плоская шайба | 4 |
| 45 | 4429659 | Концевой шток | 4 |
| 48 | 4442066 | Кронштейн | 1 |
| 49 | J090825 | Болт с шайбой | 2 |
| 49 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 52 | 4346357 | Амортизатор | 1 |
| 53 | 4392474 | Амортизатор | 2 |
| 56 | 4349452 замена: 4603107 | Звуковой сигнал | 1 |
| 56 | 4603107 | Звуковой сигнал | 1 |
| 57 | J090816 | Болт с шайбой | 1 |
| 57 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 59 | 9756685 | Кронштейн | 1 |
| 60 | J051030 | Болт с шайбой | 2 |
| 60 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 62 | 4303299 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
