Рама — HITACHI EX20UR-3

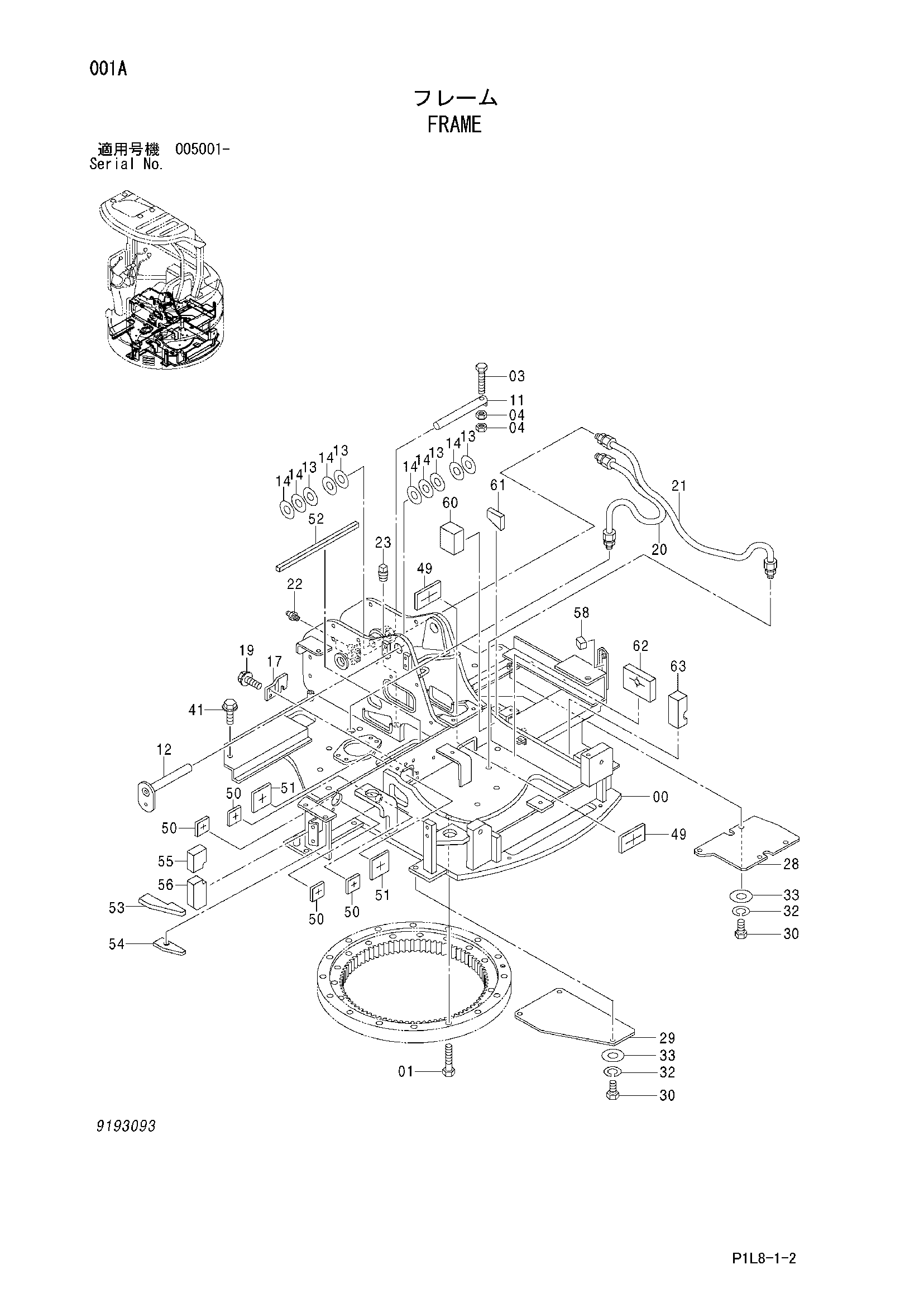

Заводская схема «Рама» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007250	Рама основной	1
01	J981255 замена: J921255	Болт	15
01	J921255	Болт	15
03	J971000 замена: J901000	Болт	1
03	J901000	Болт	1
04	J231210 замена: J950010	Гайка	2
04	J950010	Гайка	2
11	9757312	Палец	1
12	9755277	Палец	1
13	4352136	Регулировочная шайба 0.5	4
14	4354259	Регулировочная шайба 0.8	6
17	4441375	Кронштейн	1
19	J051025	Болт с шайбой	2
19	J271025 замена: J901025	Болт с шайбой	2
20	4453614	Нейлоновый шланг	1
21	4441679	Нейлоновый шланг	1
22	J75481	Пресс-маслёнка	2
23	94-2021	Пробка	1
28	4441678	Пластина	1
29	4441722	Пластина	1
30	J971020 замена: J901020	Болт	7
30	J901020	Болт	7
32	J252210 замена: A590910	Пружинная шайба	7
32	A590910	Пружинная шайба	7
33	J253110 замена: A590110	Плоская шайба	7
33	A590110	Плоская шайба	7
41	J051025	Болт с шайбой	5
41	J271025 замена: J901025	Болт с шайбой	5
49	4461113	Резиновая прокладка	2
50	4461114	Резиновая прокладка	4
51	4461115	Резиновая прокладка	2
52	4461119	Резиновая прокладка	1
53	4461221	Резиновая прокладка	1
54	4461222	Резиновая прокладка	1
55	4461223	Резиновая прокладка	1
56	4461224	Резиновая прокладка	1
58	4459593	Резиновая прокладка	1
60	4461401	Резиновая прокладка	1
61	4461400	Резиновая прокладка	1
62	4461382	Резиновая прокладка	1
63	4461380	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
