Крышка (5) — HITACHI EX20UR-3

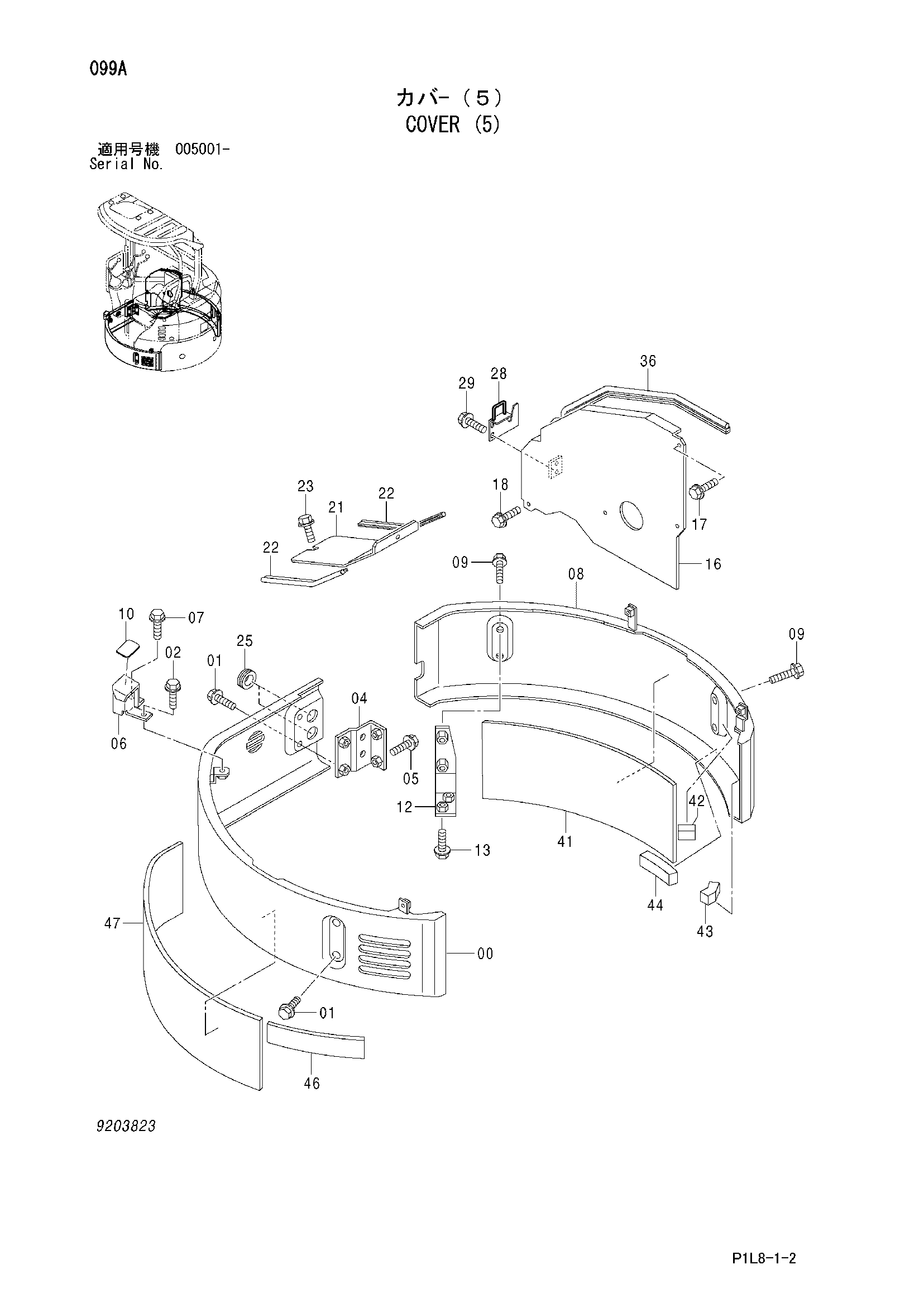

Заводская схема «Крышка (5)» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039075 | Крышка | 1 |
| 01 | J061025 | Болт с шайбой | 4 |
| 01 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 02 | J051025 | Болт с шайбой | 1 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 04 | 9755398 | Кронштейн | 1 |
| 05 | J051040 | Болт с шайбой | 2 |
| 05 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 06 | 8085202 | Кронштейн | 1 |
| 07 | J051030 | Болт с шайбой | 1 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 1 |
| 08 | 7039086 | Крышка | 1 |
| 09 | J061025 | Болт с шайбой | 4 |
| 09 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 10 | 4460107 | Лента | 1 |
| 12 | 9755447 | Кронштейн | 1 |
| 13 | J051025 | Болт с шайбой | 2 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 16 | 7038996 | Крышка | 1 |
| 17 | J090820 | Болт с шайбой | 2 |
| 17 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 18 | J090825 | Болт с шайбой | 2 |
| 18 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 21 | 3090202 | Крышка | 1 |
| 22 | 4441736 | Уплотнитель | 2 |
| 23 | J090820 | Болт с шайбой | 2 |
| 23 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 25 | 4292247 | Резиновая втулка | 2 |
| 28 | 9756688 | Защёлка | 1 |
| 29 | J090820 | Болт с шайбой | 2 |
| 29 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 36 | 4441764 | Уплотнитель | 1 |
| 41 | 4460969 | Резиновая прокладка | 1 |
| 42 | 4459593 | Резиновая прокладка | 1 |
| 43 | 4459606 | Резиновая прокладка | 1 |
| 44 | 4461419 | Резиновая прокладка | 1 |
| 46 | 4461190 | Резиновая прокладка | 1 |
| 47 | 4461192 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
