Гидролинии хода — HITACHI EX20UR-3

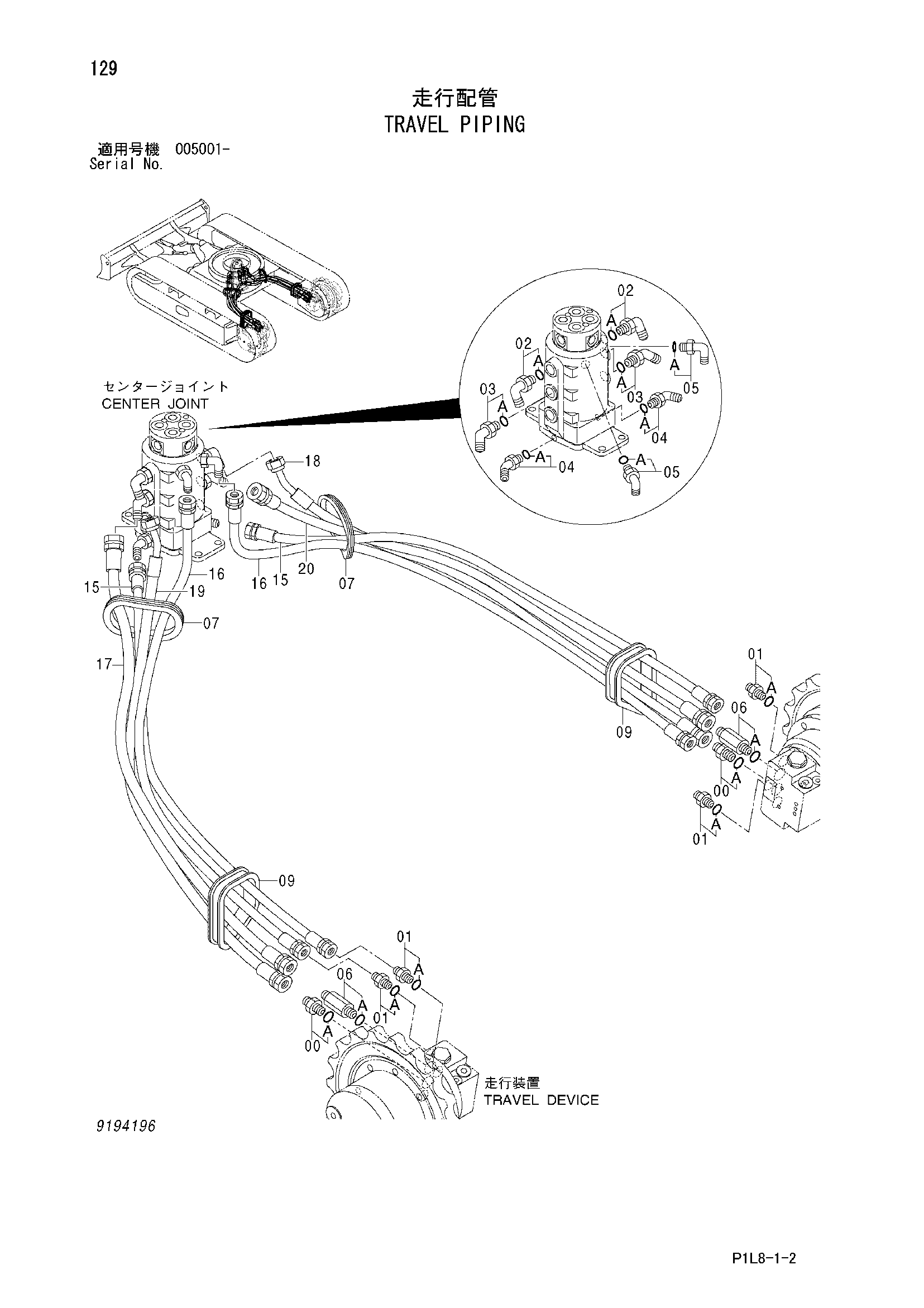

Заводская схема «Гидролинии хода» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042031 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4042030 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4434982 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4095133 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4108100 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4434981 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4368210 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4331547 | Резиновая втулка | 2 |
| 09 | 4450536 | Резиновая втулка | 2 |
| 15 | 4454934 | Пластиковый шланг | 2 |
| 16 | 4454935 | Пластиковый шланг | 2 |
| 17 | 4464020 | Шланг | 1 |
| 18 | 4464021 | Шланг | 1 |
| 19 | 4464022 | Шланг | 1 |
| 20 | 4464023 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
