Коленчатый вал, поршень и маховик — HITACHI EX20UR-3

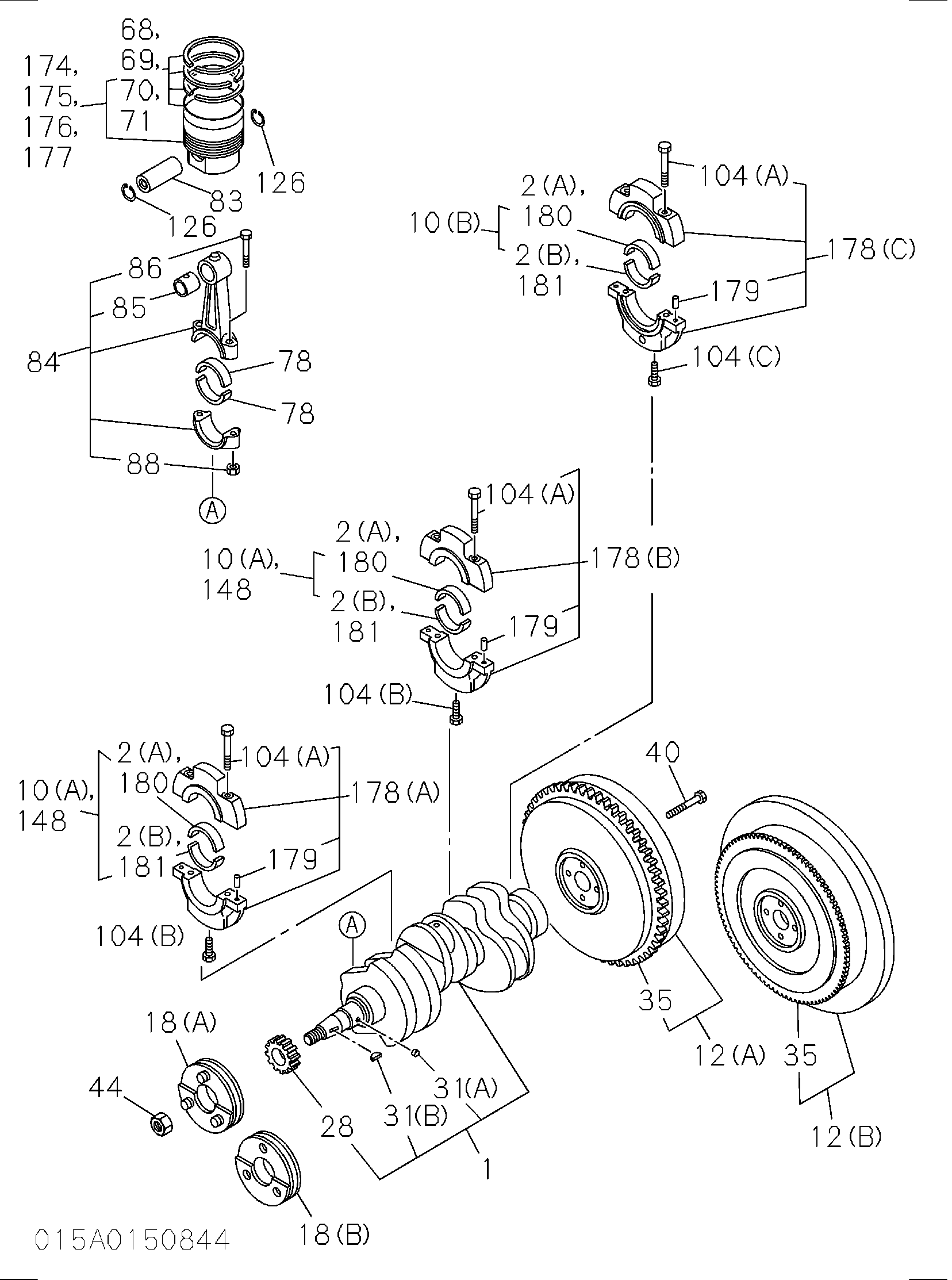

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 5863015020 | Коленчатый вал | 1 |
| 2(A) | 5863015050 | Металлический CR/вал | 3 |
| 2(B) | 5863015080 | Металлический CR/вал | 3 |
| 10(A) | 5863017370 | Металлический комплект коленчатый вал, стандарт | 3 |
| 10(A) | 5863019890 | Металлический комплект коленчатый вал, стандарт | 3 |
| 12(A) | 5863017460 | Маховик | 1 |
| 18(B) | 5863015140 | Шкив CR/вал | 1 |
| 28 | 5863003500 | Шестерня CR/вал | 1 |
| 31(A) | 5863001420 | Шпонка феатхер, CR/вал | 1 |
| 31(B) | 5863001440 | Шпонка феатхер, CR/вал | 1 |
| 35 | 5863003650 | Шестерня кольцо | 1 |
| 40 | 5863000070 | Болт маховик | 6 |
| 44 | 5863001030 | Гайка CR/вал передний | 1 |
| 68 | 5863017400 | Кольцо комплект поршень, стандарт | 3 |
| 69 | 5863017410 | Кольцо комплект поршень, O/S=0.50 | 3 |
| 78 | 5863015160 | Металлический коннрод | 6 |
| 78 | 5863019900 | Металлический коннрод | 6 |
| 78 | 5863015180 | Металлический коннрод | 6 |
| 78 | 5863019920 | Металлический коннрод | 6 |
| 78 | 5863015200 | Металлический коннрод | 6 |
| 78 | 5863019930 | Металлический коннрод | 6 |
| 83 | 5863003550 | Палец поршень | 3 |
| 84 | 5863015220 | Шток в сборе конн | 3 |
| 85 | 5863010910 | Втулка коннрод | 3 |
| 86 | 5863003450 | Болт коннрод | 6 |
| 88 | 5863000950 | Гайка коннрод | 6 |
| 104(A) | 5863000350 | Болт держатель | 6 |
| 104(A) | 5863000350 | Болт держатель | 4 |
| 104(A) | 5863015230 | Болт держатель | 2 |
| 104(B) | 5863000600 | Болт держатель | 2 |
| 104(C) | 5863015250 | Болт держатель | 2 |
| 126 | 5863001460 | Кольцо стопорный, поршень палец | 6 |
| 148 | 5863017380 | Металлический комплект коленчатый вал, U/S | 3 |
| 148 | 5863019940 | Металлический комплект коленчатый вал, U/S | 3 |
| 148 | 5863017390 | Металлический комплект коленчатый вал, U/S | 3 |
| 148 | 5863019950 | Металлический комплект коленчатый вал, U/S | 3 |
| 174 | 5863015260 | Поршень комплект | 3 |
| 176 | 5863015270 | Поршень комплект O/S=0.5 | 3 |
| 178(A) | 5863015290 | Держатель подшипник | 1 |
| 178(B) | 5863015310 | Держатель подшипник | 1 |
| 178(C) | 5863015330 | Держатель подшипник | 1 |
| 179 | 5863001360 | Довел держатель | 6 |
| 180 | 5863015350 | Металлический коленчатый вал, U/S=0.25 | 3 |
| 180 | 5863015370 | Металлический коленчатый вал, U/S=0.25 | 3 |
| 181 | 5863015390 | Металлический коленчатый вал, U/S=0.5 | 3 |
| 181 | 5863015410 | Металлический коленчатый вал, U/S=0.5 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
