Опора — HITACHI EX20UR-3

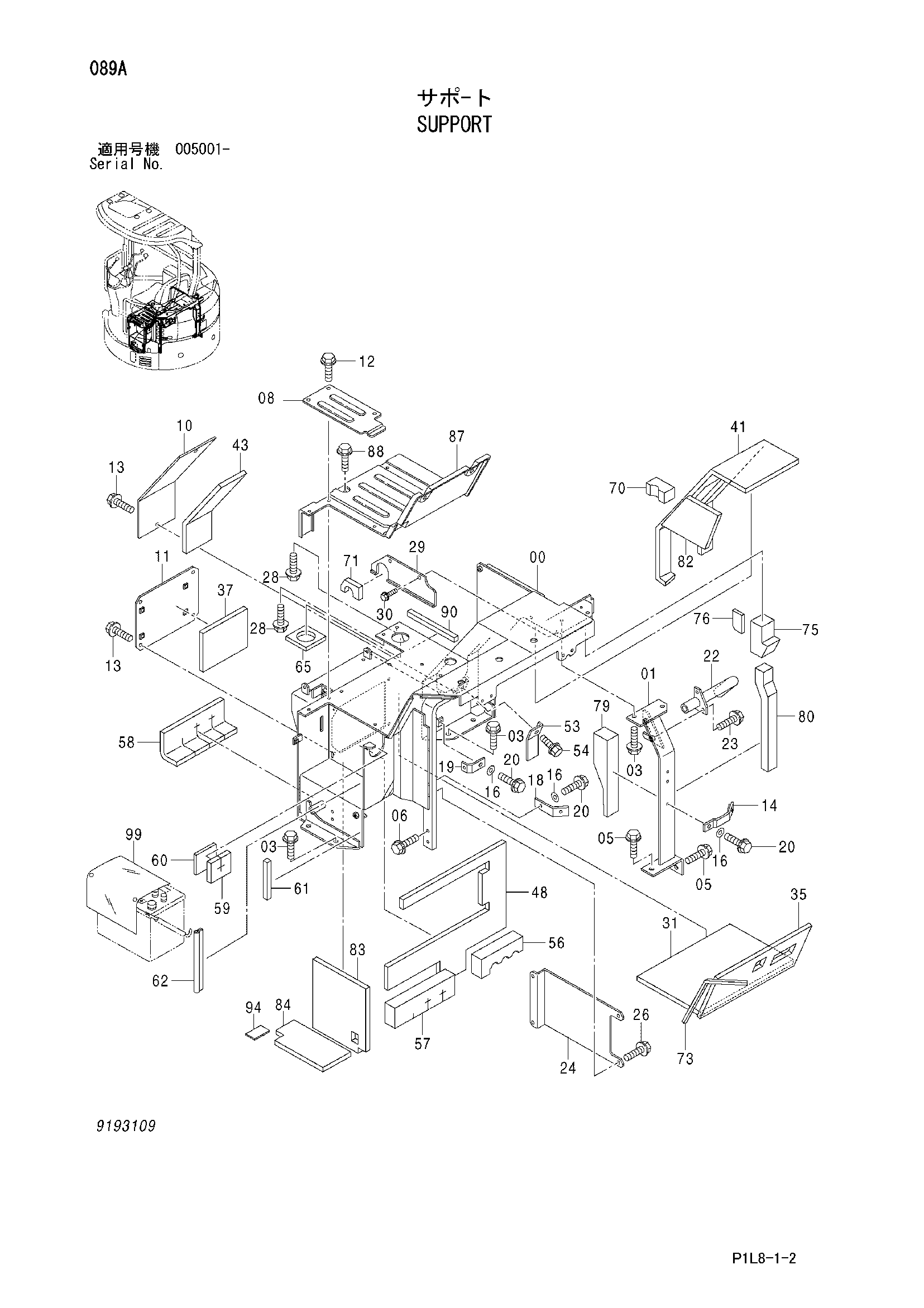

Заводская схема «Опора» для HITACHI EX20UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019413 | Опора | 1 |
| 01 | 8079770 | Кронштейн | 1 |
| 03 | J051230 | Болт с шайбой | 6 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 05 | J051235 | Болт с шайбой | 2 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 06 | J051245 | Болт с шайбой | 2 |
| 06 | J271245 замена: J901245 | Болт с шайбой | 2 |
| 08 | 3093196 | Крышка | 1 |
| 10 | 4441594 | Крышка | 1 |
| 11 | 9755560 | Крышка | 1 |
| 12 | J090825 | Болт с шайбой | 3 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 13 | J090820 | Болт с шайбой | 6 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 6 |
| 14 | 9756123 | Кронштейн | 1 |
| 16 | 4346037 замена: 4338215 | Шайба | 3 |
| 16 | 4338215 | Шайба | 3 |
| 18 | 9756680 | Кронштейн | 1 |
| 19 | 9757239 | Кронштейн | 1 |
| 20 | J080820 | Болт с шайбой | 3 |
| 20 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 22 | 8085471 | Трубка | 1 |
| 23 | J090820 | Болт с шайбой | 2 |
| 23 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 24 | 4454972 | Кронштейн | 1 |
| 26 | J090816 | Болт с шайбой | 4 |
| 26 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 28 | J051025 | Болт с шайбой | 3 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 29 | 4461134 | Пластина | 1 |
| 30 | J090820 | Болт с шайбой | 2 |
| 30 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 31 | 4442795 | Резиновая прокладка | 1 |
| 35 | 4442799 | Резиновая прокладка | 1 |
| 37 | 4444222 | Резиновая прокладка | 1 |
| 41 | 4444224 | Резиновая прокладка | 1 |
| 43 | 4442808 | Резиновая прокладка | 1 |
| 48 | 4459650 | Резиновая прокладка | 1 |
| 53 | 4459740 | Кронштейн | 1 |
| 54 | J051025 | Болт с шайбой | 1 |
| 54 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 56 | 4461116 | Резиновая прокладка | 1 |
| 57 | 4461117 | Резиновая прокладка | 1 |
| 58 | 4461118 | Резиновая прокладка | 1 |
| 59 | 4461216 | Резиновая прокладка | 1 |
| 60 | 4461217 | Резиновая прокладка | 1 |
| 61 | 4461220 | Резиновая прокладка | 1 |
| 62 | 4461225 | Резиновое уплотнение | 1 |
| 65 | 4461195 | Резиновая прокладка | 1 |
| 70 | 4461402 | Резиновая прокладка | 1 |
| 71 | 4461378 | Резиновая прокладка | 1 |
| 73 | 4461460 | Резиновая прокладка | 1 |
| 75 | 4461434 | Резиновая прокладка | 1 |
| 76 | 4461435 | Резиновая прокладка | 1 |
| 79 | 4461437 | Резиновая прокладка | 1 |
| 80 | 4461438 | Резиновая прокладка | 1 |
| 82 | 4461421 | Резиновая прокладка | 1 |
| 83 | 4461422 | Резиновая прокладка | 1 |
| 84 | 4461423 | Резиновая прокладка | 1 |
| 87 | 1029817 | Крышка | 1 |
| 88 | J090820 | Болт с шайбой | 4 |
| 88 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 90 | 4461584 | Резиновое уплотнение | 1 |
| 94 | 4466977 | Резиновая прокладка | 1 |
| 99 | 4464721 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
