Гидроцилиндр стрелы — HITACHI EX20UR-2C

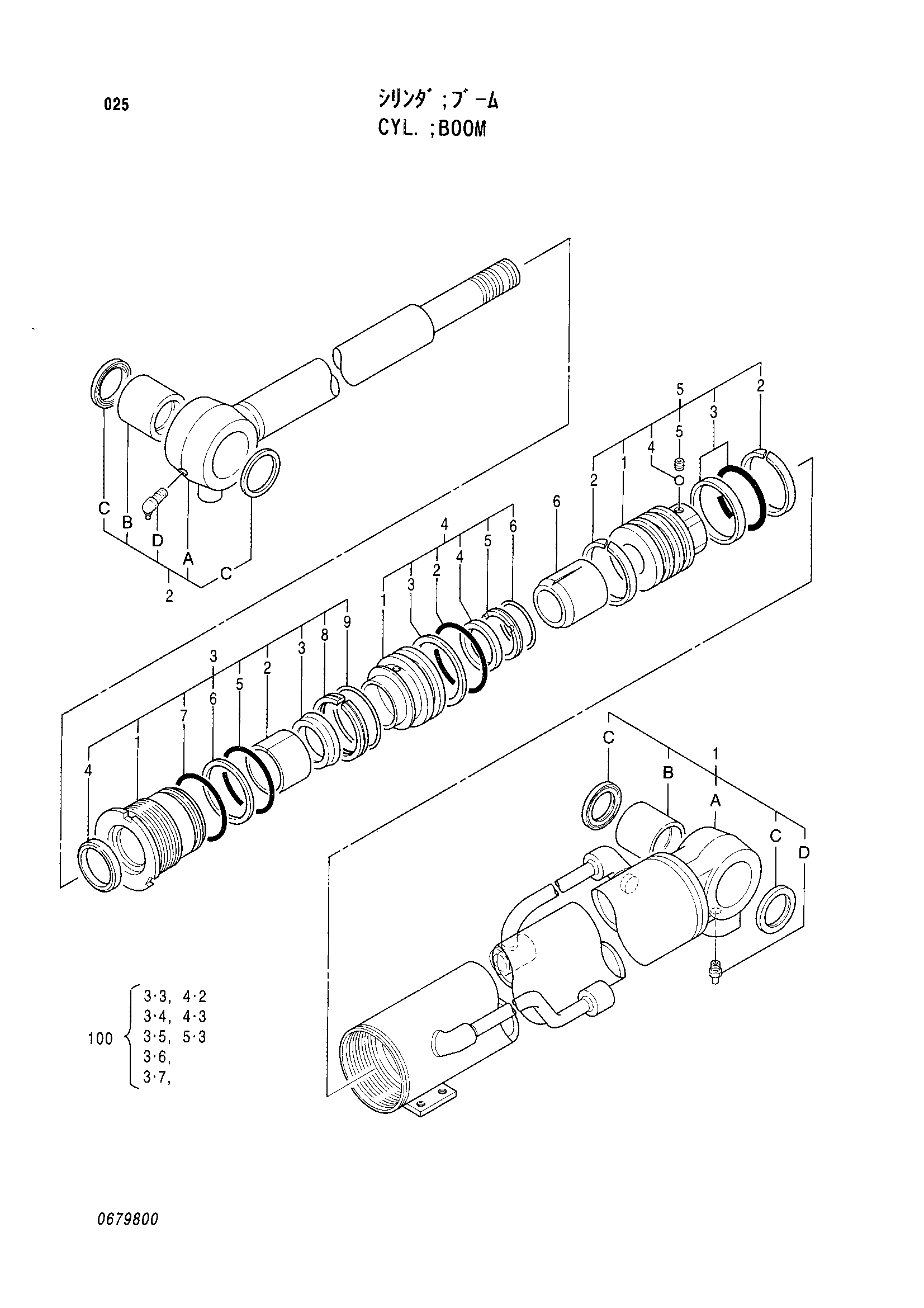

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4364612 | Гидроцилиндр стрелы | 1 | |
| 1 | 4384347 | Труба гидроцилиндра | 1 |
| 1B | 0481002 | Втулка пальца | 1 |
| 1C | 0480915 | Пылезащитное уплотнение | 2 |
| 1D | 0429920 | Пресс-маслёнка | 1 |
| 2 | 4323907 | Шток поршня | 1 |
| 2B | 0481002 | Втулка пальца | 1 |
| 2C | 0480915 | Пылезащитное уплотнение | 2 |
| 2D | 0429921 | Пресс-маслёнка | 1 |
| 3 | 0679801 | Головка гидроцилиндра в сборе | 1 |
| 3.1 | 0494901 | Головка гидроцилиндра | 1 |
| 3.2 | 0481103 | Втулка | 1 |
| 3.3 | 0481202 | U-образная манжета | 1 |
| 3.4 | 0481106 | Грязесъёмное кольцо | 1 |
| 3.5 | 0479007 | Уплотнительное кольцо | 1 |
| 3.6 | 0479008 | Опорное кольцо | 1 |
| 3.7 | 0478907 | Уплотнительное кольцо | 1 |
| 3.8 | 0481004 | Разъём | 1 |
| 3.9 | 0481005 | Ограничитель | 1 |
| 4 | 0679802 | Фиксатор в сборе | 1 |
| 4.1 | 0494902 | Фиксатор | 1 |
| 4.2 | 0430903 | Уплотнительное кольцо | 1 |
| 4.3 | 0479008 | Опорное кольцо | 1 |
| 4.4 | 0494903 | Кольцо амортизатор | 1 |
| 4.5 | 0494904 | Проставка | 1 |
| 4.6 | 0494905 | Ограничитель | 1 |
| 5 | 0679803 | Поршень в сборе | 1 |
| 5.1 | 0481203 | Поршень | 1 |
| 5.2 | 0479010 | Направляющее кольцо | 2 |
| 5.3 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 5.4 | 0429917 | Стальной шарик | 1 |
| 5.5 | 0479012 | Установочный винт | 1 |
| 6 | 0494906 | Амортизирующий подшипник | 1 |
| 100 | 4323908 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
