Бак (топливный и масляный) — HITACHI EX20UR-2C

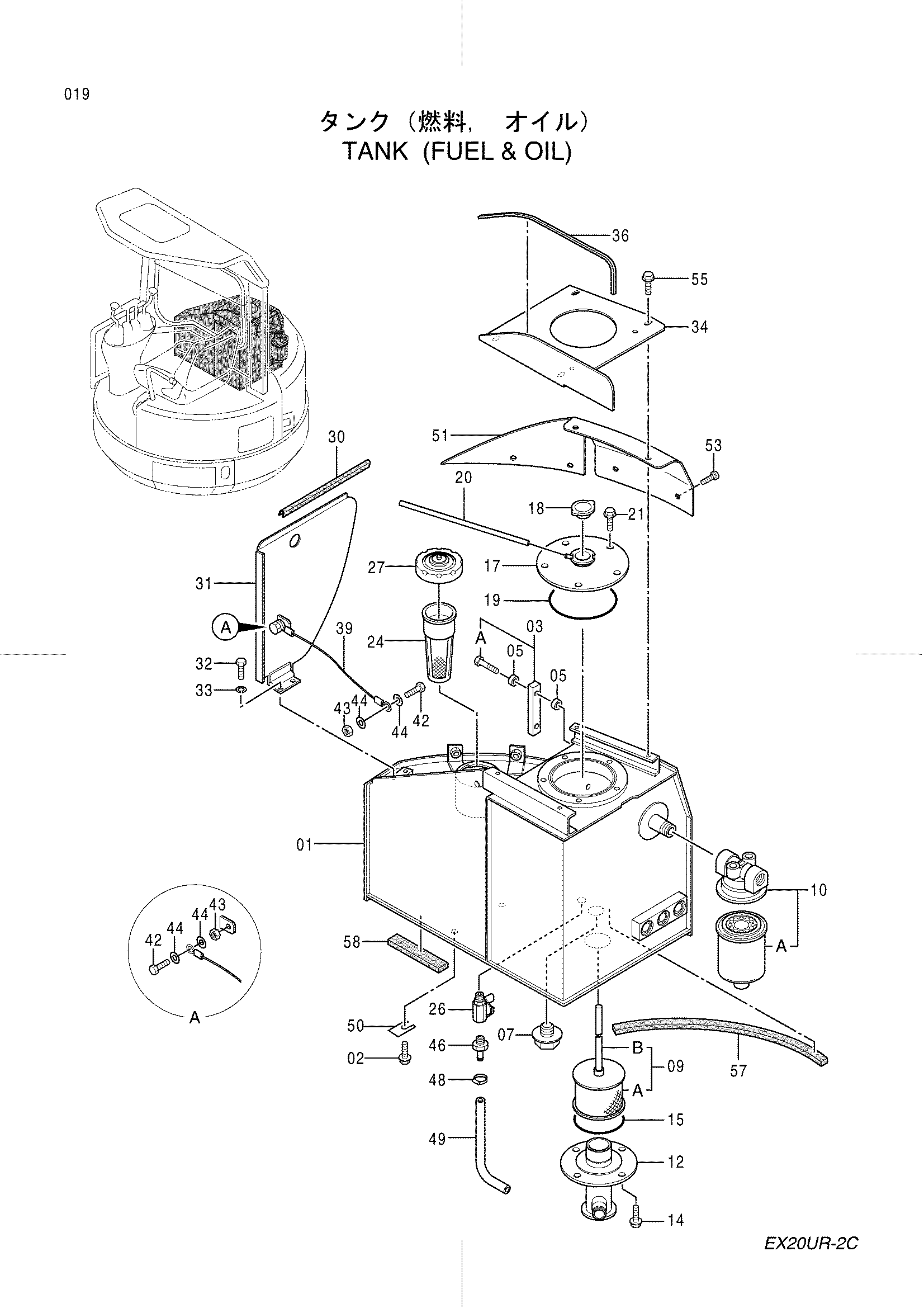

Заводская схема «Бак (топливный и масляный)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004049 | Бак | 1 |
| 02 | J051020 | Болт с шайбой | 4 |
| 03 | 8055812 | Указатель уровня | 1 |
| 03A | 4100967 | Болт | 2 |
| 05 | 449558 | Уплотнительная шайба | 4 |
| 07 | 94-2025 | Пробка | 1 |
| 09 | 4300507 | Всасывающий фильтр | 1 |
| 09A | 4317292 | Фильтрующий элемент | 1 |
| 09B | 4317293 | Шток | 1 |
| 10 | 4300508 | Фильтр обратный | 1 |
| 10A | 4294128 | Картридж | 1 |
| 12 | 7026195 | Всасывающая трубка | 1 |
| 14 | J041020 | Болт с шайбой | 4 |
| 15 | A810100 | Уплотнительное кольцо | 1 |
| 17 | 8051329 | Крышка | 1 |
| 18 | 4272375 | Колпачок | 1 |
| 19 | A810135 | Уплотнительное кольцо | 1 |
| 20 | 4279562 | Виниловый шланг | 1 |
| 21 | J041020 | Болт с шайбой | 5 |
| 24 | 4279093 | Фильтр | 1 |
| 26 | 4343137 | Шаровой клапан | 1 |
| 27 | 4363380 | Колпачок | 1 |
| 30 | 4322284 | Амортизатор резиновый | 1 |
| 31 | 7026271 | Крышка | 1 |
| 32 | J960814 | Болт | 2 |
| 33 | J252108 | Пружинная шайба | 2 |
| 34 | 8058298 | Крышка бак | 1 |
| 36 | 4351137 | Амортизатор | 1 |
| 39 | 4322185 | Провод | 1 |
| 42 | J971025 | Болт | 2 |
| 43 | J231210 | Гайка | 2 |
| 44 | J253110 | Плоская шайба | 4 |
| 46 | 9739335 | Разъём | 1 |
| 48 | 4514700 | Зажим шланг | 1 |
| 49 | 4289003 | Топливный шланг | 1 |
| 50 | 4318696 | Регулировочная шайба | 4 |
| 51 | 6013675 | Крышка | 1 |
| 53 | 4345865 | Винт | 5 |
| 55 | J090820 | Болт с шайбой | 4 |
| 57 | 4382727 | Резиновая прокладка | 1 |
| 58 | 4382728 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
