Пилотный трубопроводы (1) — HITACHI EX20UR-2C

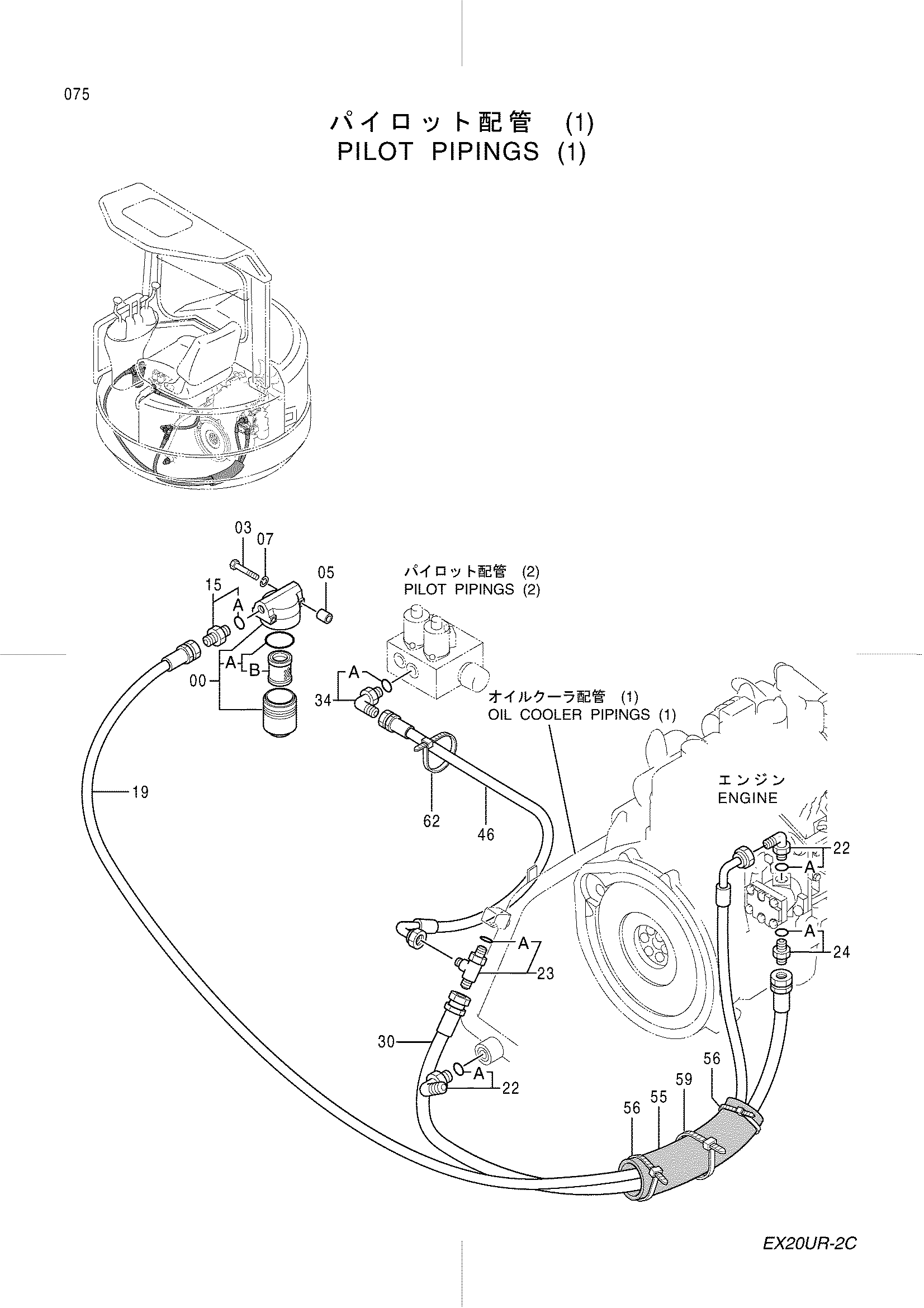

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент (с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 03 | J960680 | Болт | 2 |
| 05 | 4277425 | Проставка | 2 |
| 07 | J252106 | Пружинная шайба | 2 |
| 15 | 4200469 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4370413 | Шланг (P3) | 1 |
| 22 | 4154671 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4303003 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4210361 | Адаптер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4381946 | Шланг (P3) | 1 |
| 34 | 4156434 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4384936 | Шланг (SVD) | 1 |
| 55 | 4313059 | Сиденье резиновый | 1 |
| 56 | 4121859 | Ленточный зажим | 2 |
| 59 | 4323613 | Ленточный зажим | 1 |
| 62 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
