Рычаг тяга (отвал) — HITACHI EX20UR-2C

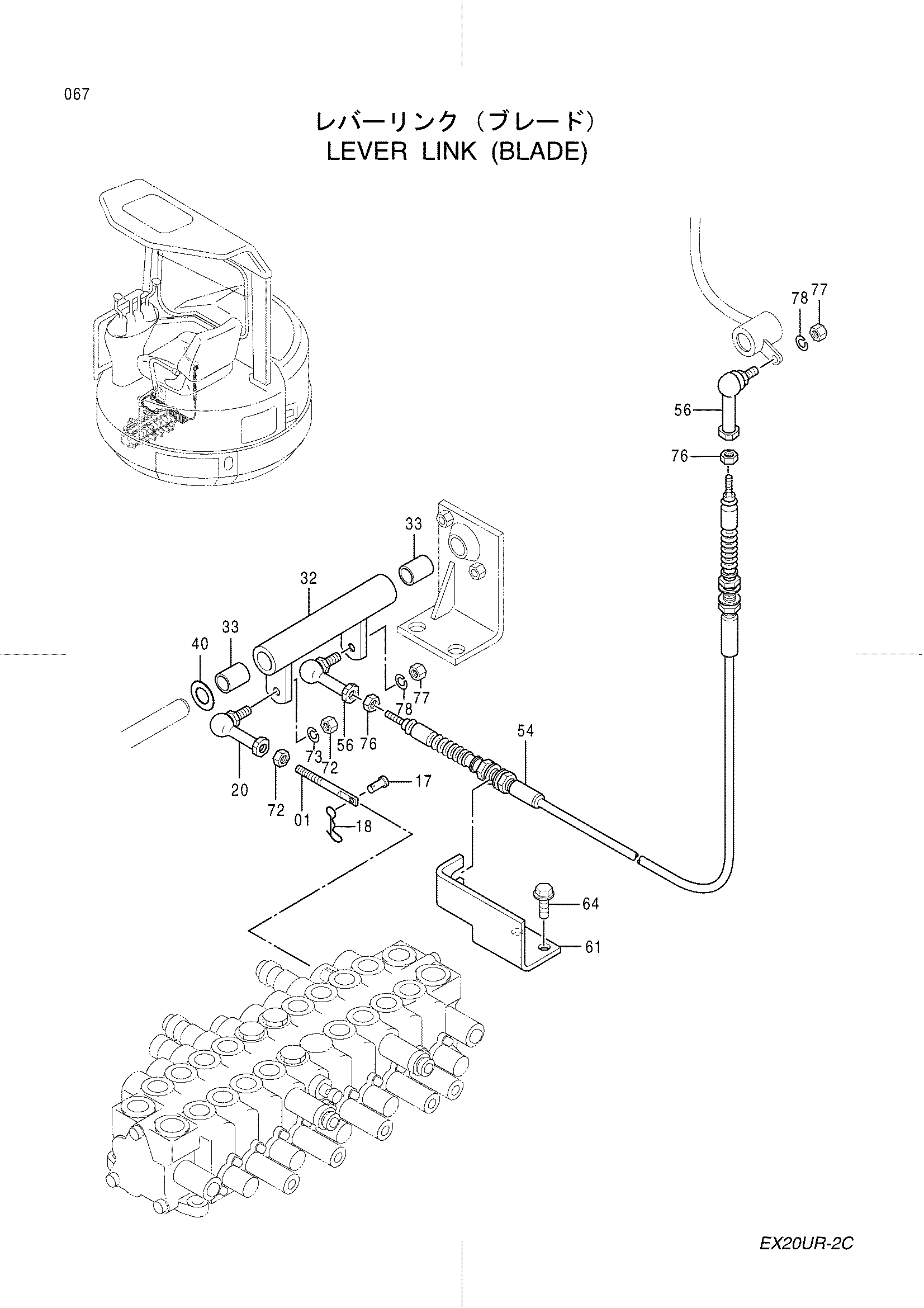

Заводская схема «Рычаг тяга (отвал)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302423 | Шток | 1 |
| 17 | 4279607 | Палец | 1 |
| 18 | 4365839 | Стопорный палец | 1 |
| 20 | 4287792 | Шарнир | 1 |
| 32 | 8051828 | Тяга | 1 |
| 33 | 4280300 | Втулка | 2 |
| 40 | 4289754 | Регулировочная шайба 0.5 | 1 |
| 54 | 4310005 | Трос управления | 1 |
| 56 | 4287791 | Шарнир | 2 |
| 61 | 3070704 | Кронштейн | 1 |
| 64 | J090825 | Болт с шайбой | 2 |
| 72 | J231108 | Гайка | 2 |
| 73 | J252108 | Пружинная шайба | 1 |
| 76 | J231105 | Гайка | 2 |
| 77 | J231106 | Гайка | 2 |
| 78 | J252106 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
