Рама — HITACHI EX20UR-2C

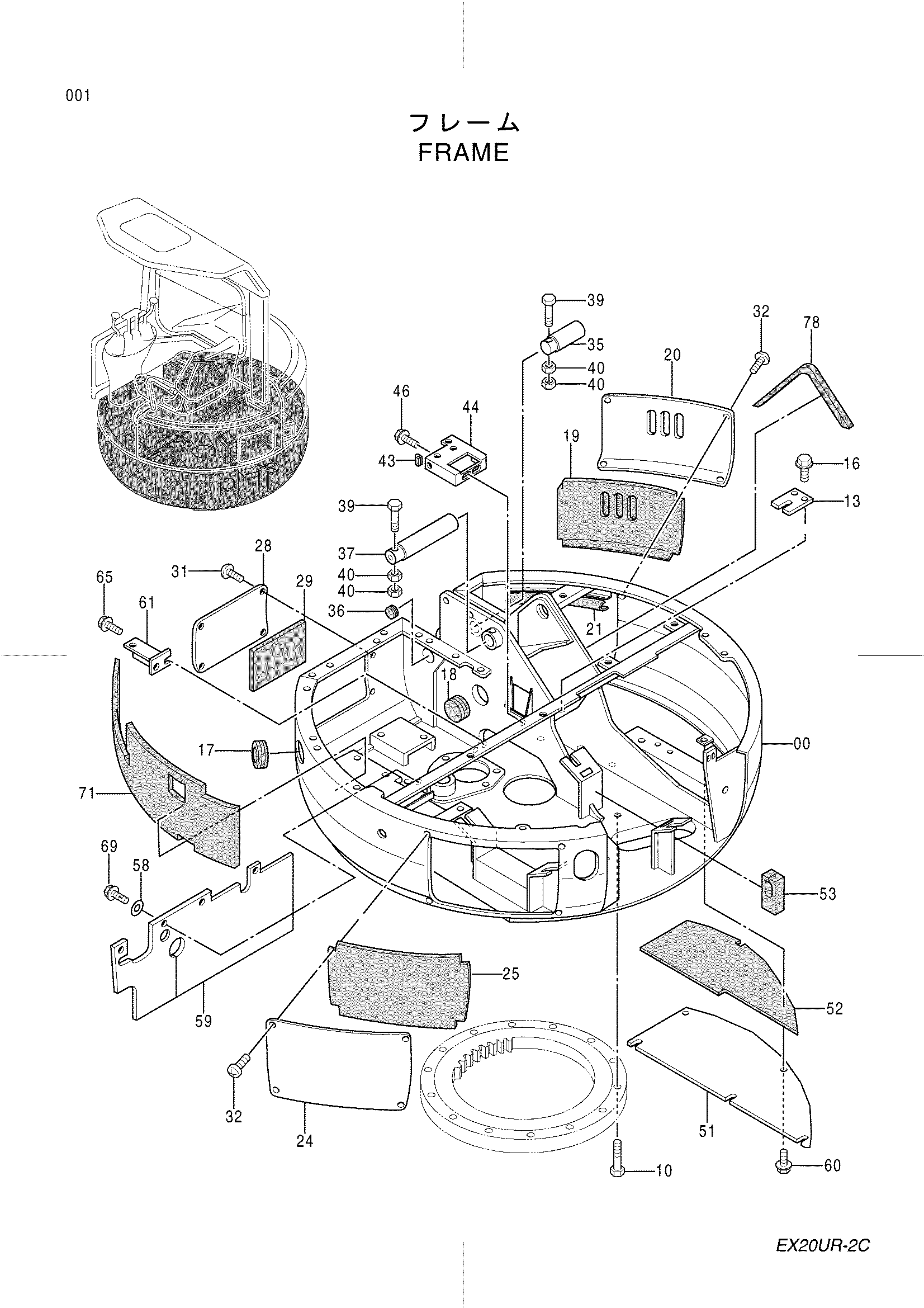

Заводская схема «Рама» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004910 | Рама основной | 1 |
| 10 | J931260 | Болт | 14 |
| 13 | 4340984 | Ограничитель | 1 |
| 16 | J041030 | Болт с шайбой | 2 |
| 17 | 4278877 | Резиновая втулка | 1 |
| 18 | 4303610 | Резиновая втулка | 1 |
| 19 | 4381691 | Резиновая прокладка | 1 |
| 20 | 3061877 | Крышка | 1 |
| 21 | 4303339 | Амортизатор резиновый | 1 |
| 24 | 3077868 | Крышка | 1 |
| 25 | 4381692 | Резиновая прокладка | 1 |
| 28 | 3062171 | Крышка | 1 |
| 29 | 4381697 | Резиновая прокладка | 1 |
| 31 | 4314290 | Винт | 4 |
| 32 | 4345866 | Винт | 8 |
| 35 | 4375529 | Палец | 1 |
| 36 | 4349711 | Резиновая втулка | 1 |
| 37 | 3062174 | Палец | 1 |
| 39 | J971075 | Болт | 2 |
| 40 | J231210 | Гайка | 4 |
| 43 | 4383395 | Моулдинг | 1 |
| 44 | 8065363 | Кронштейн | 1 |
| 46 | J051025 | Болт с шайбой | 3 |
| 51 | 3068196 | Крышка | 1 |
| 52 | 4381695 | Резиновая прокладка | 1 |
| 53 | 4381932 | Резиновая прокладка | 1 |
| 58 | 4295657 | Шайба плаин | 4 |
| 59 | 2039017 | Крышка | 1 |
| 60 | J090820 | Болт с шайбой | 5 |
| 61 | 8065426 | Кронштейн | 1 |
| 65 | J051025 | Болт с шайбой | 1 |
| 69 | J080820 | Болт с шайбой | 4 |
| 71 | 3076070 | Резиновая прокладка | 1 |
| 78 | 4382726 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
