Коллисион предотвращение датчик — HITACHI EX20UR-2C

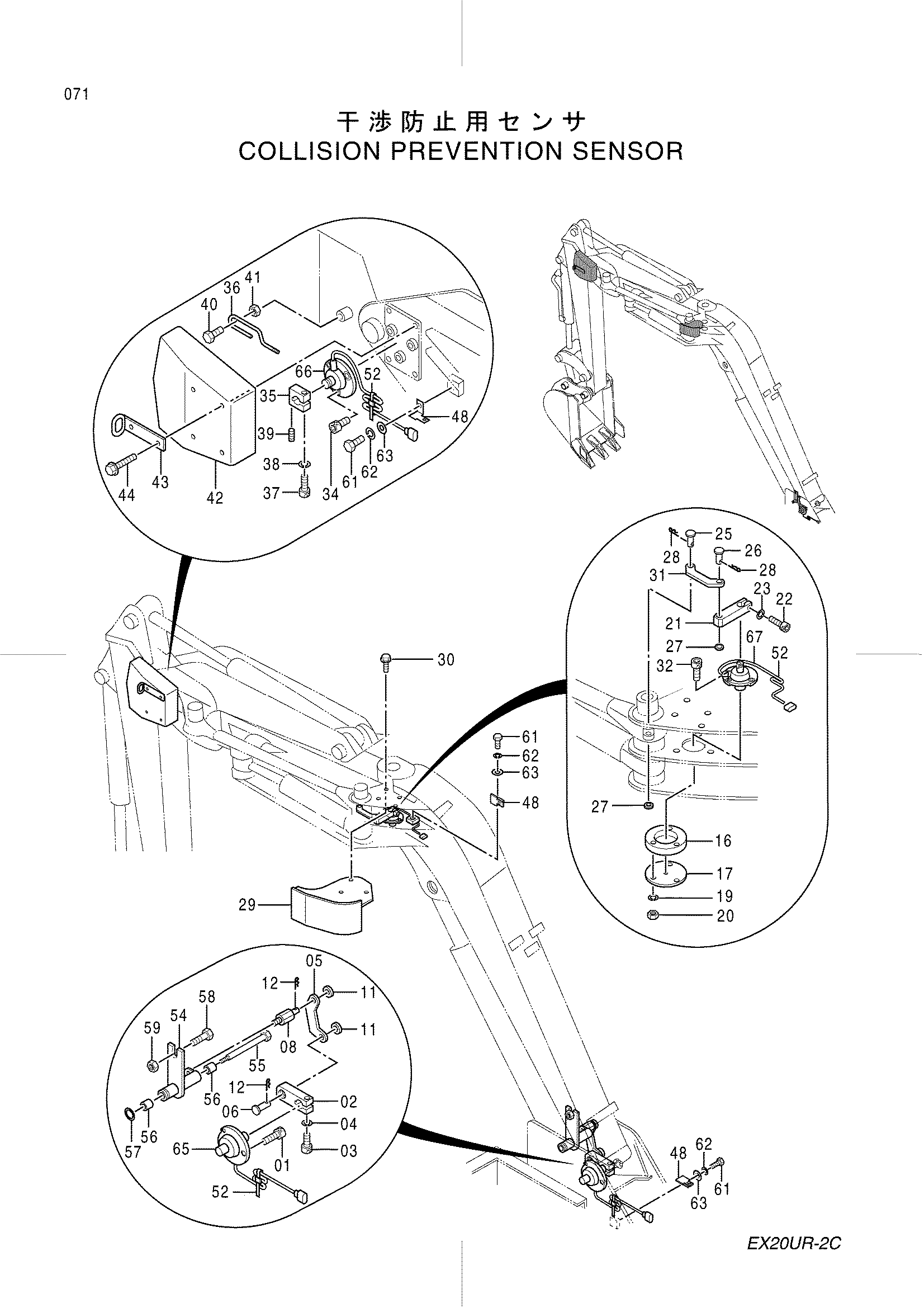

Заводская схема «Коллисион предотвращение датчик» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J770820	Болт с внутренним шестигранником	3
02	4364221	Рычаг	1
03	J770825	Болт с внутренним шестигранником	1
04	J252108	Пружинная шайба	1
05	4364222	Тяга	1
06	4330432	Палец	1
08	4364259	Палец	1
11	J253108	Плоская шайба	2
12	4022697	Стопорный палец	2
16	4364632	Проставка	1
17	4346585	Крышка	1
19	J252108	Пружинная шайба	3
20	J231108	Гайка	3
21	4364196	Рычаг	1
22	J770825	Болт с внутренним шестигранником	1
23	J252108	Пружинная шайба	1
25	4364790	Палец	1
26	4364182	Палец	1
27	J253108	Плоская шайба	2
28	4022697	Стопорный палец	2
29	9746092	Крышка	1
30	J090825	Болт с шайбой	3
31	4364222	Тяга	1
32	J770845	Болт с внутренним шестигранником	3
34	J770816	Болт с внутренним шестигранником	3
35	4339304	Рычаг	1
36	4330561	Рычаг	1
37	J770830	Болт с внутренним шестигранником	1
38	J252108	Пружинная шайба	1
39	M030616	Установочный винт	1
40	J971240	Болт	1
41	J231212	Гайка	1
42	8065262	Крышка	1
43	9742241	Кронштейн	1
44	J051065	Болт с шайбой	4
48	4257159	Кронштейн	3
52	4055311	Ленточный зажим	3
54	8067143	Тяга	1
55	4375553	Палец	1
56	4280301	Втулка	2
57	955655	Уплотнительное кольцо	1
58	J971040	Болт	1
59	J231210	Гайка	1
61	J960812	Болт	3
62	J252108	Пружинная шайба	3
63	J253108	Плоская шайба	3
65	4355145	Датчик угла	1
66	4355145	Датчик угла	1
67	4355145	Датчик угла	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
