Передний трубопроводы (2) — HITACHI EX20UR-2C

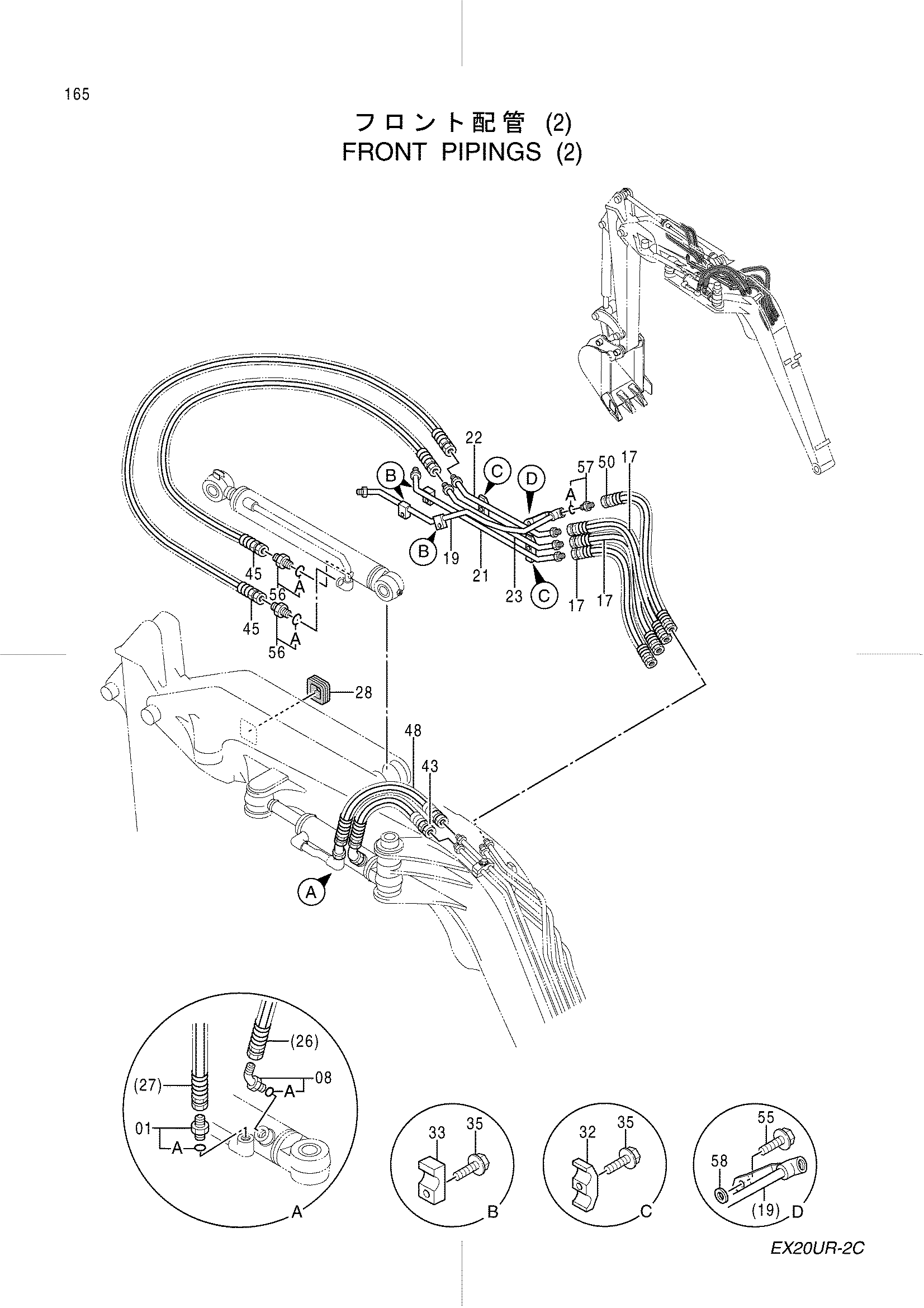

Заводская схема «Передний трубопроводы (2)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4193826 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4352213 | Шланг | 3 |
| 19 | 8061901 | Трубка | 1 |
| 21 | 8055240 | Трубка | 1 |
| 22 | 9739788 | Трубка | 1 |
| 23 | 9739789 | Трубка | 1 |
| 28 | 4257626 | Резиновая втулка | 1 |
| 32 | 4275542 | Хомут трубки | 2 |
| 33 | 4275543 | Хомут трубки | 4 |
| 35 | J090830 | Болт с шайбой | 5 |
| 43 | 4352214 | Шланг | 1 |
| 45 | 4352216 | Шланг | 2 |
| 48 | 4383347 | Шланг | 1 |
| 50 | 4352217 | Шланг | 1 |
| 55 | J090835 | Болт с шайбой | 1 |
| 56 | 4200467 | Адаптер | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4200466 | Адаптер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4350382 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
