Пилотный трубопроводы (2) — HITACHI EX20UR-2C

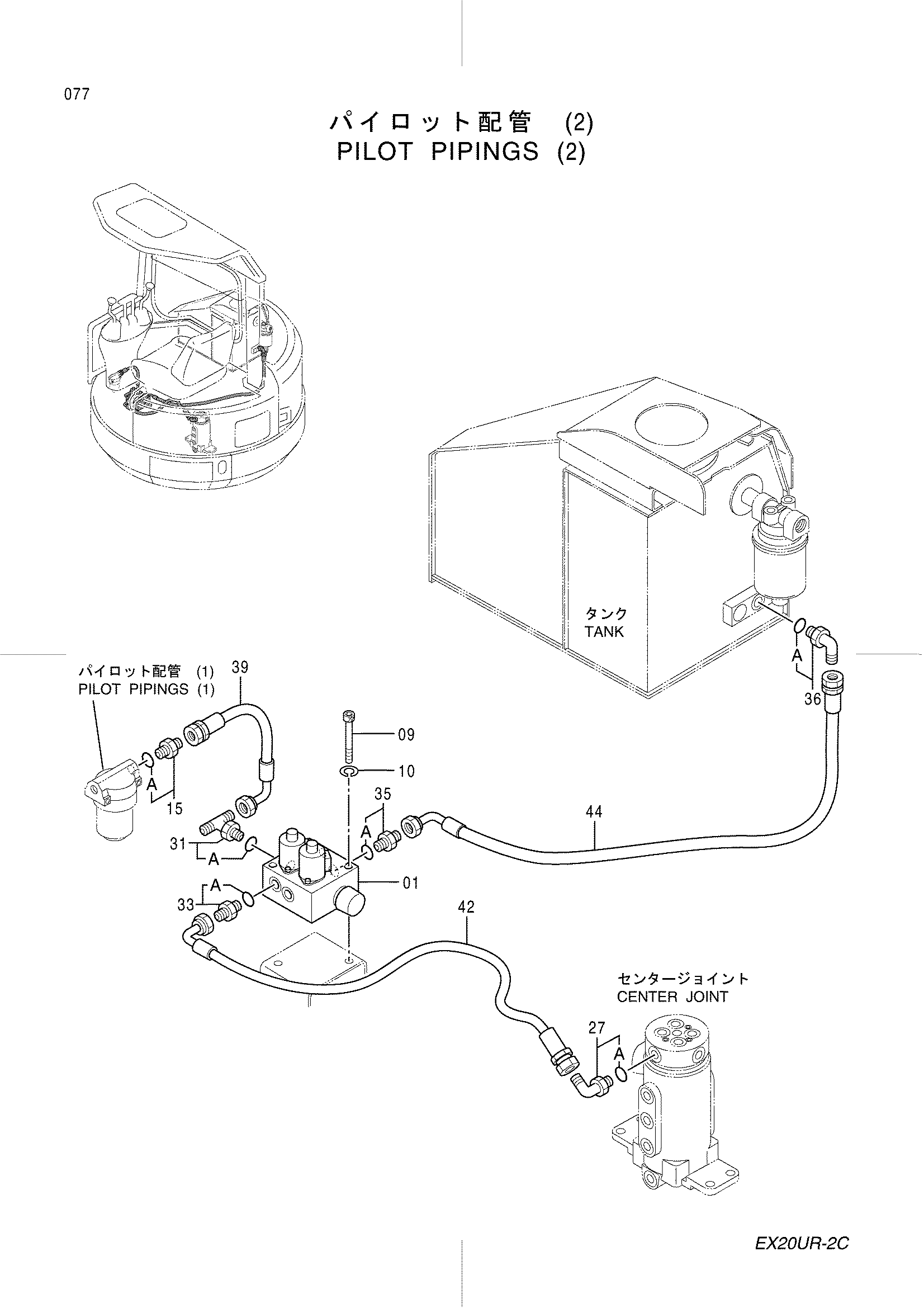

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4366257 | Электромагнитный клапан | 1 |
| 09 | J771070 | Болт с внутренним шестигранником | 2 |
| 10 | J252210 | Пружинная шайба | 2 |
| 15 | 4200469 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4154670 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4224382 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200466 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4200471 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4381952 | Шланг (SVP) | 1 |
| 42 | 4366366 | Шланг (SVS) | 1 |
| 44 | 4366363 | Шланг (SVT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
