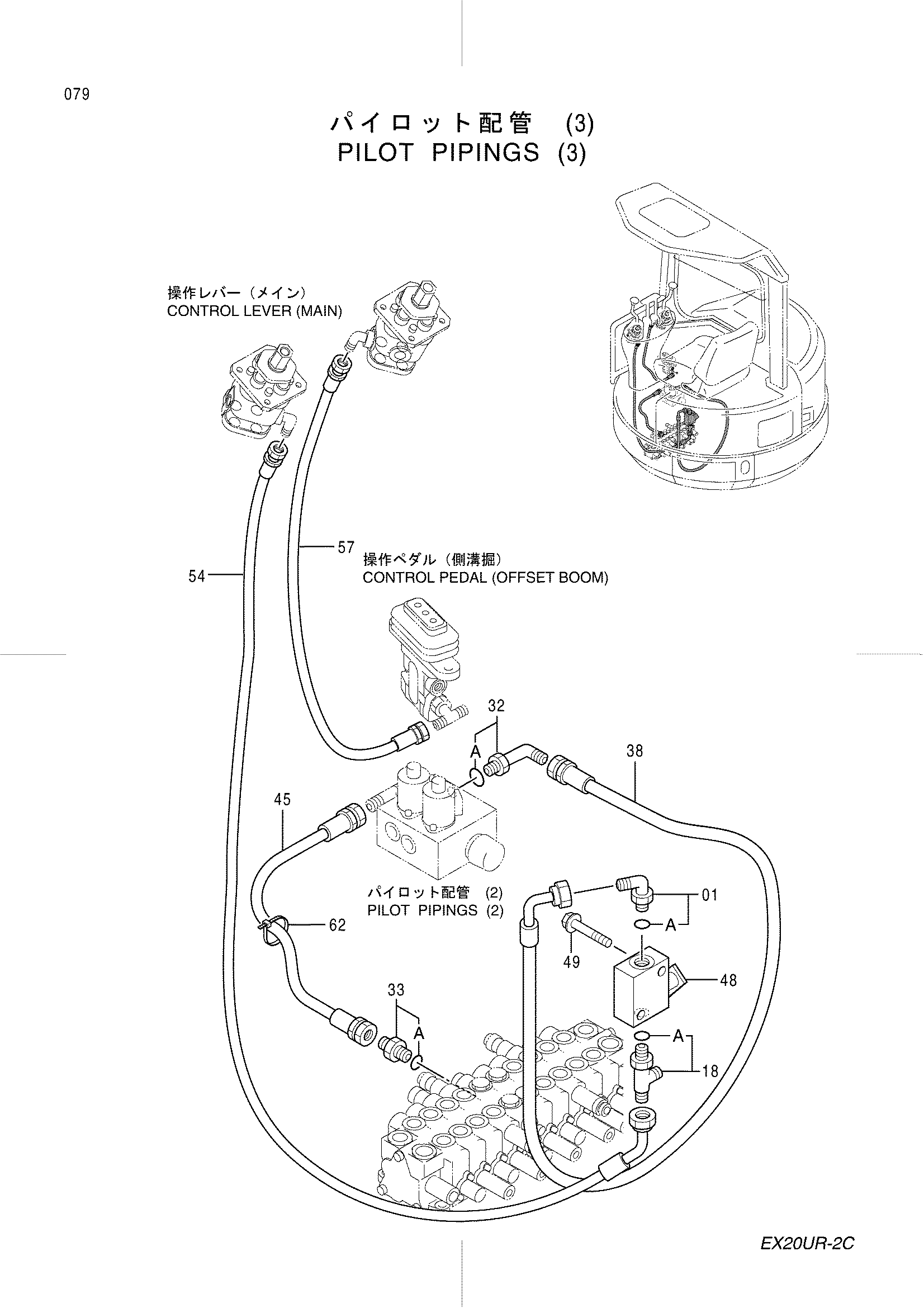

Пилотный трубопроводы (3) — HITACHI EX20UR-2C
Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4269617 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4278442 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4381945 | Шланг (SVA) | 1 |
| 45 | 4366368 | Шланг (S) | 1 |
| 48 | 4330380 | Запорный клапан | 1 |
| 49 | J080840 | Болт с шайбой | 2 |
| 54 | 4384938 | Шланг (LP) | 1 |
| 57 | 4384935 | Шланг (RP) | 1 |
| 62 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
