Рычаг тяга (ход) — HITACHI EX20UR-2C

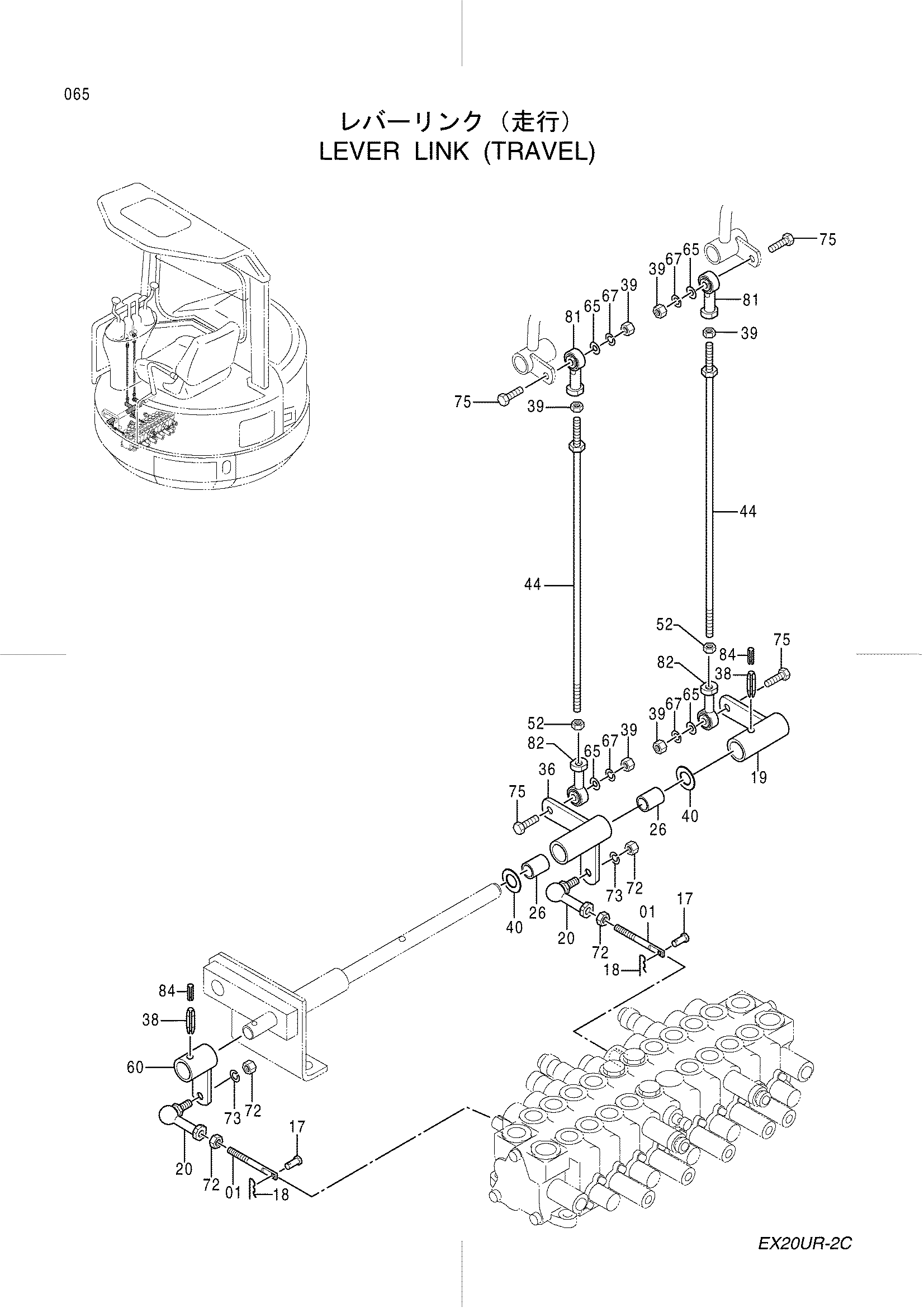

Заводская схема «Рычаг тяга (ход)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302423 | Шток | 2 |
| 17 | 4279607 | Палец | 2 |
| 18 | 4365839 | Стопорный палец | 2 |
| 19 | 8061866 | Тяга | 1 |
| 20 | 4287792 | Шарнир | 2 |
| 26 | 4280300 | Втулка | 2 |
| 36 | 8061867 | Тяга | 1 |
| 38 | 967380 | Пружинный штифт | 2 |
| 39 | J231108 | Гайка | 6 |
| 40 | 4289754 | Регулировочная шайба 0.5 | 2 |
| 44 | 9738618 | Шток | 2 |
| 52 | M580008 | Гайка (левый) | 2 |
| 60 | 8061865 | Тяга | 1 |
| 65 | J253108 | Плоская шайба | 4 |
| 67 | J252108 | Пружинная шайба | 4 |
| 72 | J231108 | Гайка | 4 |
| 73 | J252108 | Пружинная шайба | 2 |
| 75 | J960830 | Болт | 4 |
| 81 | 4287796 | Концевой шток | 2 |
| 82 | 4346556 | Концевой шток | 2 |
| 84 | 4328753 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
