Пилотный трубопроводы (4-1) — HITACHI EX20UR-2C

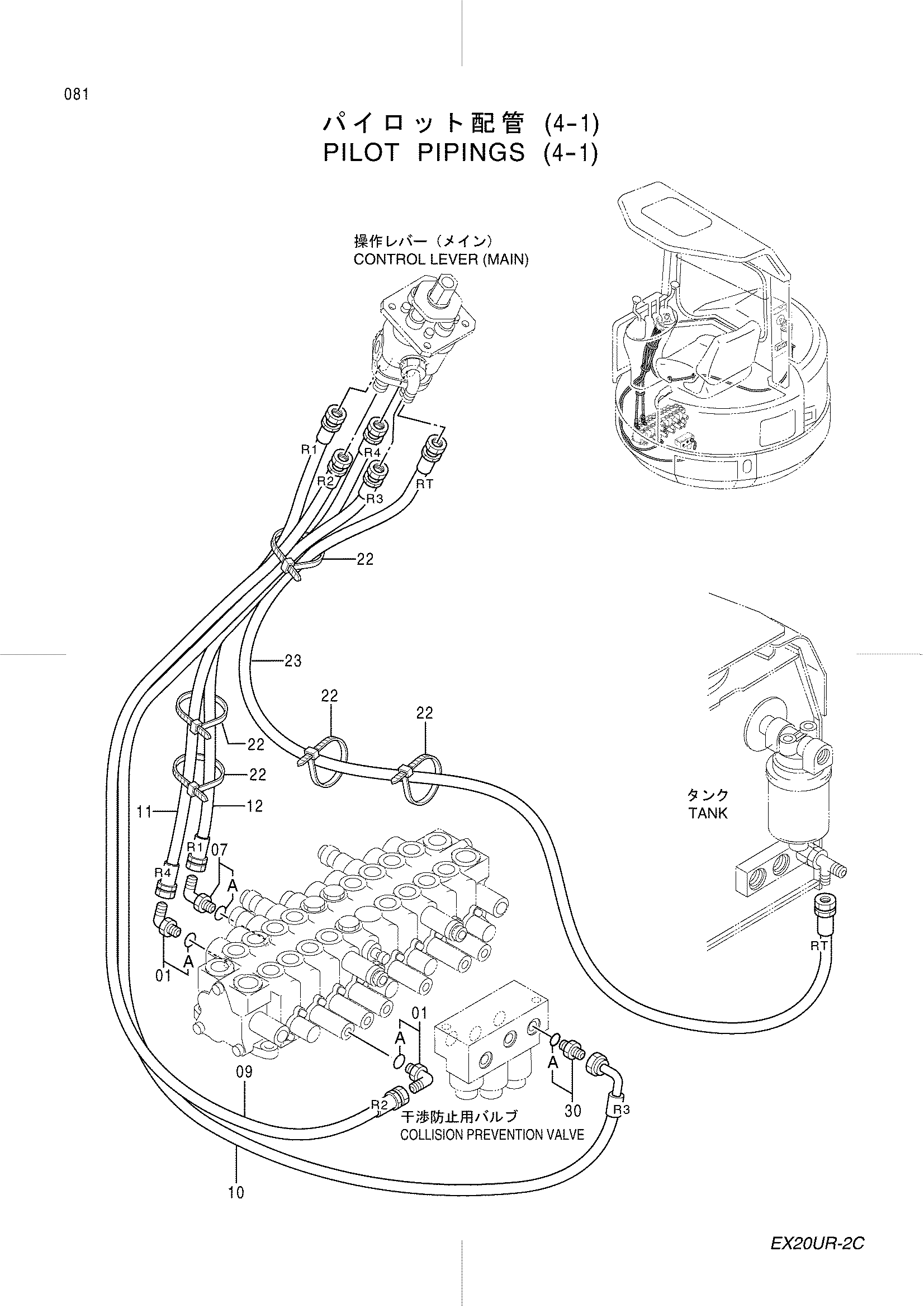

Заводская схема «Пилотный трубопроводы (4-1)» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4154670	Угловой штуцер	2
01A	957366	Уплотнительное кольцо	1
07	4279119	Угловой штуцер	1
07A	957366	Уплотнительное кольцо	1
09	4342599	Шланг (R2)	1
10	4365725	Шланг (R3)	1
11	4342601	Шланг (R4)	1
12	4342566	Шланг (R1)	1
22	4055312	Ленточный зажим	4
23	4346739	Шланг (RT)	1
30	4261937	Фильтр	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
