Управление двигателем — HITACHI EX20UR-2C

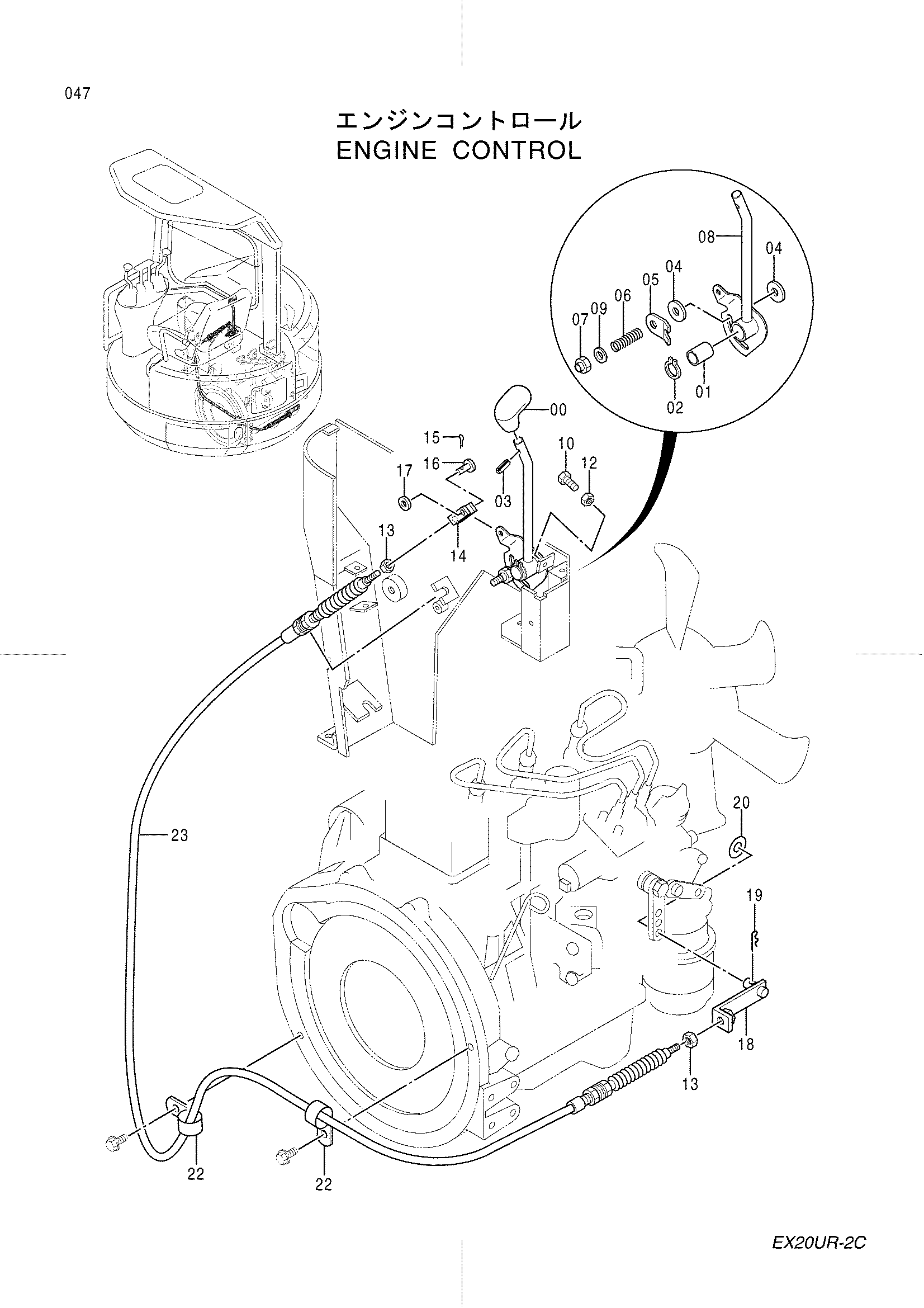

Заводская схема «Управление двигателем» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279514 | Рукоятка | 1 |
| 01 | 4292248 | Втулка | 1 |
| 02 | 991338 | Стопорное кольцо | 1 |
| 03 | 4144353 | Пружинный штифт | 1 |
| 04 | 4279721 | Пластина фрикционный | 2 |
| 05 | 4279718 | Пластина | 1 |
| 06 | 4279720 | Пружина | 1 |
| 07 | 4045245 | U-образная гайка | 1 |
| 08 | 8060929 | Рычаг | 1 |
| 09 | J253106 | Плоская шайба | 1 |
| 10 | J960620 | Болт | 1 |
| 12 | J231106 | Гайка | 1 |
| 13 | J231105 | Гайка | 2 |
| 14 | 4309788 | Концевой вилка(правый) | 1 |
| 15 | A761208 | Шплинт | 1 |
| 16 | A740513 | Палец | 1 |
| 17 | J253105 | Плоская шайба | 1 |
| 18 | 9742417 | Кронштейн | 1 |
| 19 | A762020 | Шплинт | 1 |
| 20 | J253108 | Плоская шайба | 1 |
| 22 | 4190253 | Зажим | 2 |
| 23 | 4292708 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
