Топливные трубопроводы — HITACHI EX20UR-2C

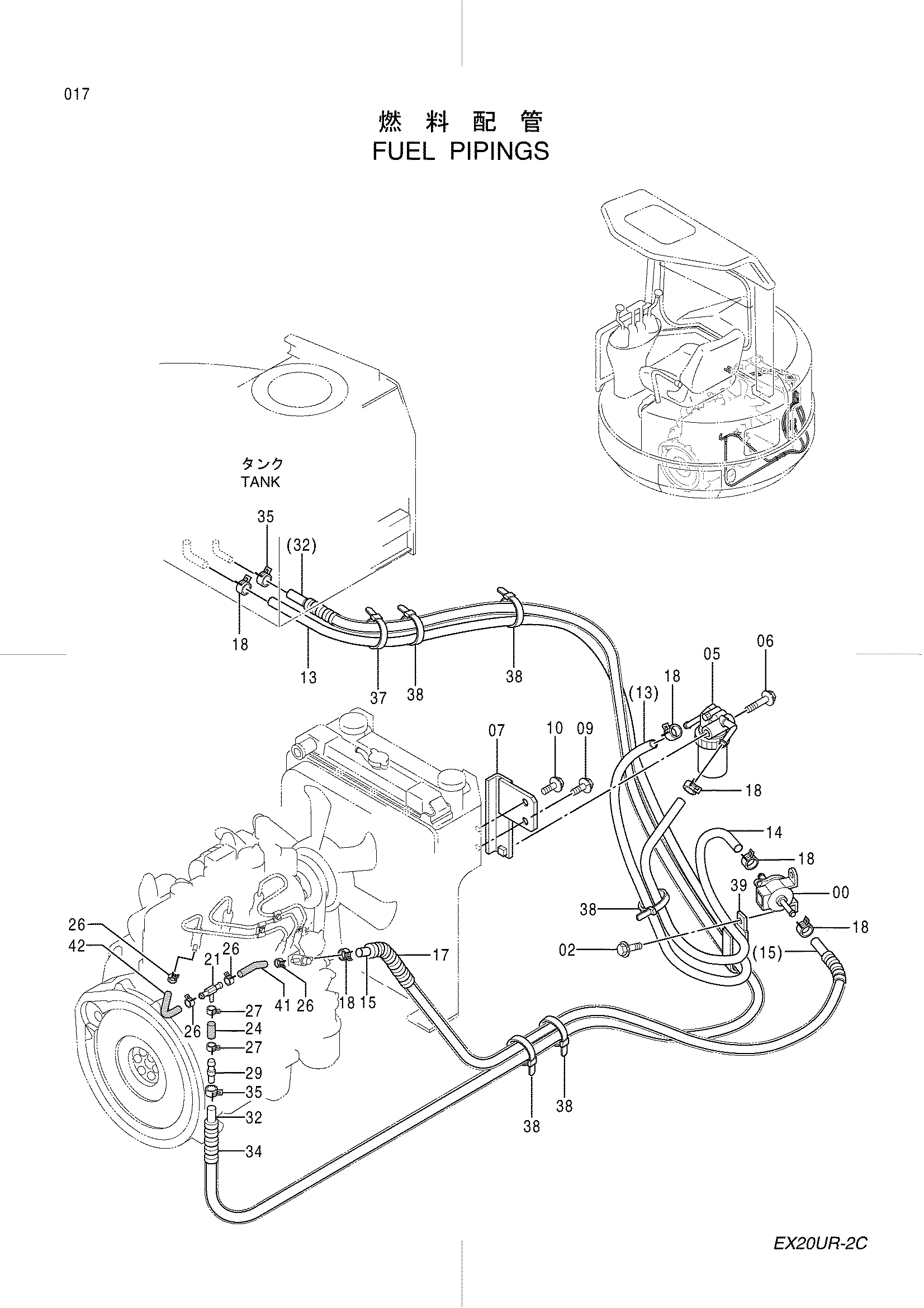

Заводская схема «Топливные трубопроводы» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340286 | Насос | 1 |
| 02 | J090620 | Болт с шайбой | 2 |
| 05 | 4311000 | Фильтр | 1 |
| 06 | J090865 | Болт с шайбой | 1 |
| 07 | 8068548 | Кронштейн | 1 |
| 09 | J090820 | Болт с шайбой | 1 |
| 10 | J090620 | Болт с шайбой | 1 |
| 13 | 4309942 | Топливный шланг | 1 |
| 14 | 4309944 | Топливный шланг | 1 |
| 15 | 4370373 | Топливный шланг | 1 |
| 17 | 4370375 | Трубка | 1 |
| 18 | 4339258 | Хомут шланга | 6 |
| 21 | 4348594 | Тройник | 1 |
| 24 | 4349593 | Топливный шланг | 1 |
| 26 | 4280436 | Хомут шланга | 4 |
| 27 | 4339258 | Хомут шланга | 2 |
| 29 | 4357998 | Соединение | 1 |
| 32 | 4370374 | Топливный шланг | 1 |
| 34 | 4370376 | Трубка | 1 |
| 35 | 4351486 | Хомут шланга | 2 |
| 37 | 4323613 | Ленточный зажим | 1 |
| 38 | 4055311 | Ленточный зажим | 5 |
| 39 | 4288707 | Хомут | 1 |
| 41 | 4352878 | Топливный шланг | 1 |
| 42 | 4378177 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
