Ход трубопроводы — HITACHI EX20UR-2C

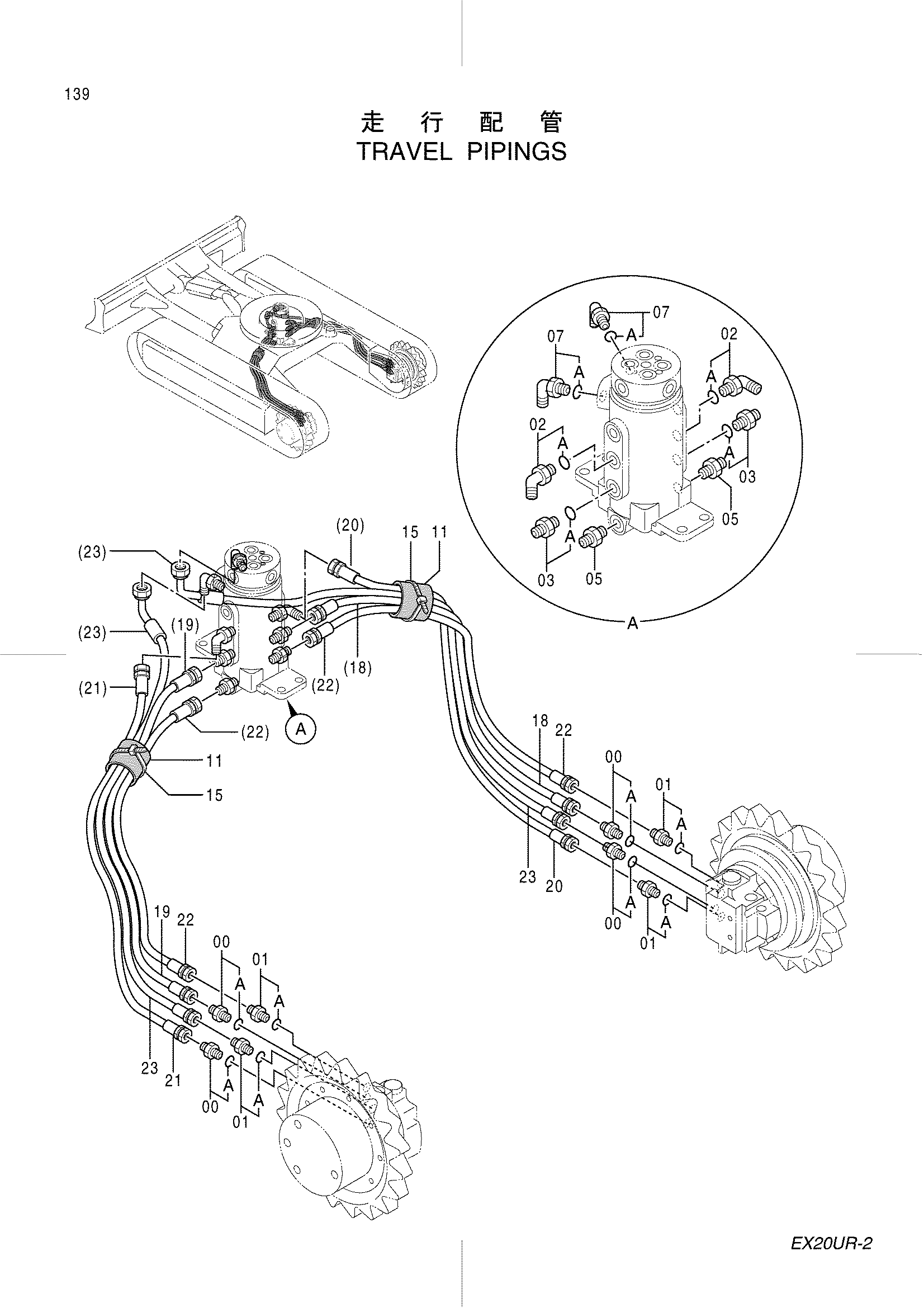

Заводская схема «Ход трубопроводы» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4190244 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154651 | Адаптер | 2 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4279255 | Крышка | 2 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 18 | 4290142 | Шланг | 1 |
| 19 | 4290143 | Шланг | 1 |
| 20 | 4290144 | Шланг | 1 |
| 21 | 4290145 | Шланг | 1 |
| 22 | 4269799 | Шланг | 2 |
| 23 | 4342574 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
