Пилотный трубопроводы (4-2) <джис-тйпе> — HITACHI EX20UR-2C

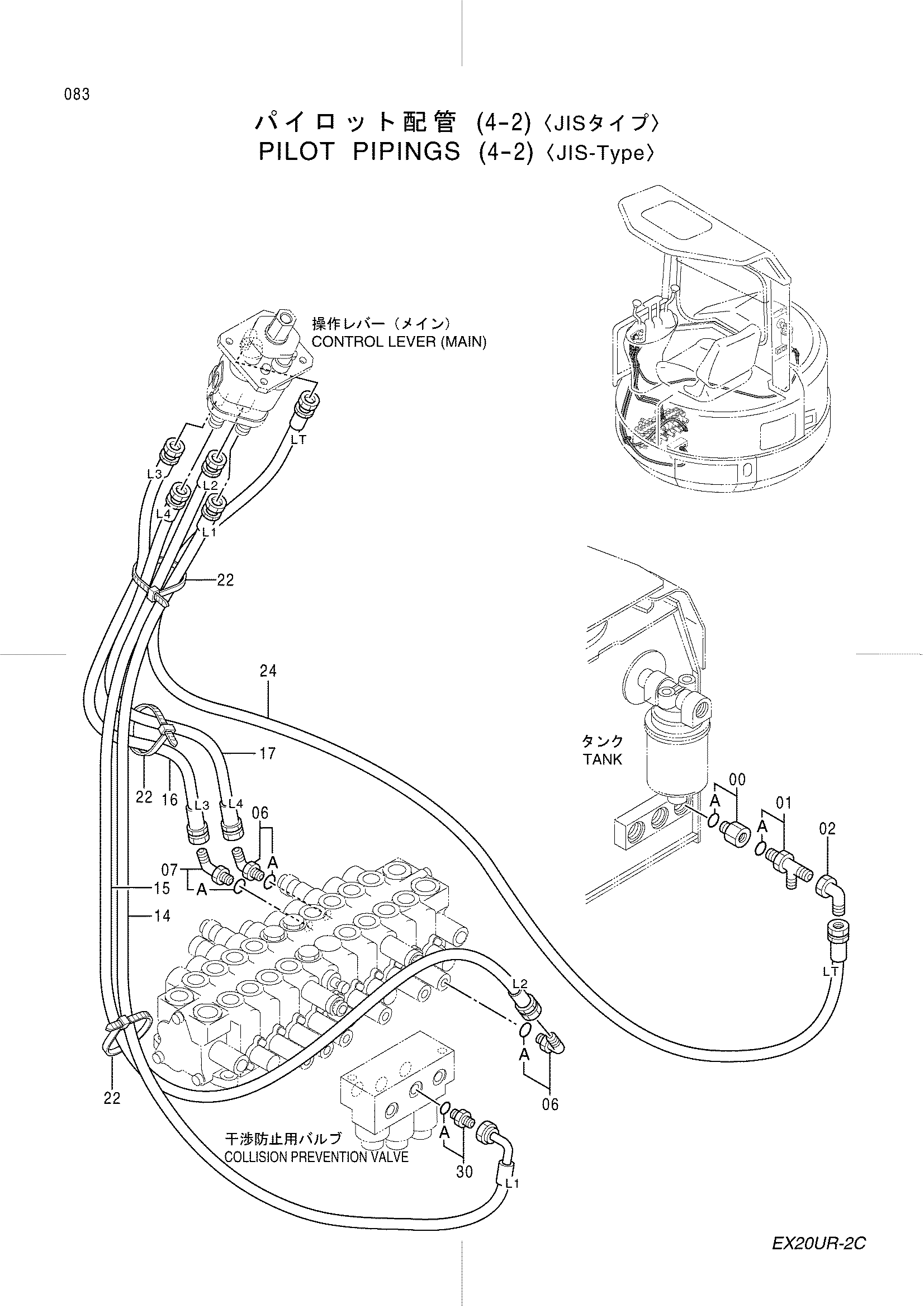

Заводская схема «Пилотный трубопроводы (4-2) <джис-тйпе>» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4347134 | Сокет S | 1 |
| 01 | 4269617 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4346096 | Унион S | 1 |
| 06 | 4154670 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4279119 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4372955 | Шланг (L1) | 1 |
| 15 | 4317841 | Шланг (L2) | 1 |
| 16 | 4342568 | Шланг (L3) | 1 |
| 17 | 4323004 | Шланг (L4) | 1 |
| 22 | 4055312 | Ленточный зажим | 3 |
| 24 | 4346740 | Шланг (LT) | 1 |
| 30 | 4261937 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
