Навес — HITACHI EX20UR-2C

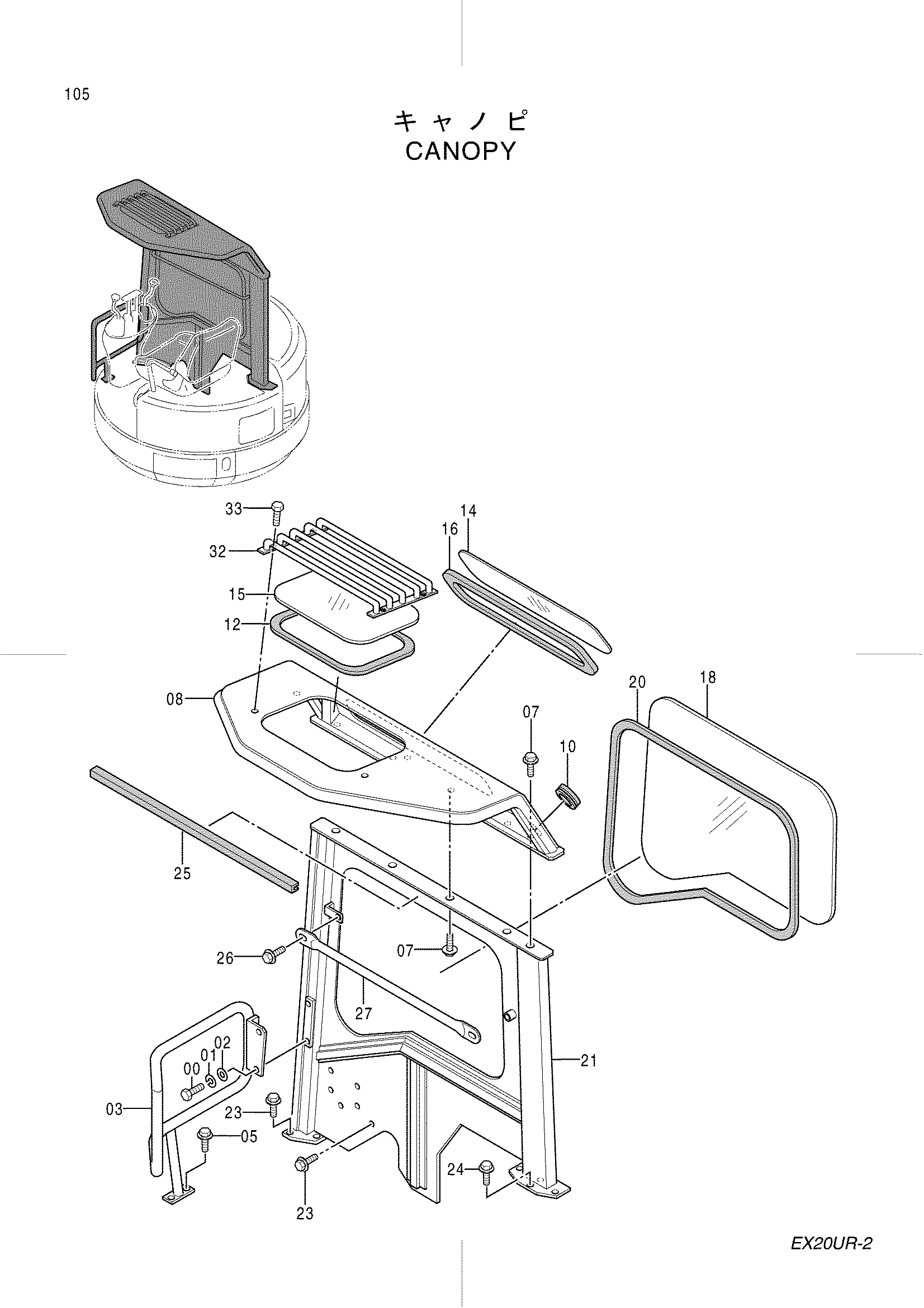

Заводская схема «Навес» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J971014 | Болт | 2 |
| 01 | J252210 | Пружинная шайба | 2 |
| 02 | J253110 | Плоская шайба | 2 |
| 03 | 7028214 | Стойка | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 07 | J051025 | Болт с шайбой | 5 |
| 08 | 6013707 | Рооф | 1 |
| 10 | 4324088 | Уплотнительная втулка | 1 |
| 12 | 4302370 | Веатхер стрип | 1 |
| 14 | 4346520 | Пластина | 1 |
| 15 | 4346519 | Пластина | 1 |
| 16 | 4324048 | Веатхер стрип | 1 |
| 18 | 4346518 | Пластина | 1 |
| 20 | 4304302 | Веатер стрип | 1 |
| 21 | 6014043 | Рама защита | 1 |
| 23 | J051025 | Болт с шайбой | 4 |
| 25 | 4316648 | Резиновое уплотнение | 1 |
| 26 | J090816 | Болт с шайбой | 2 |
| 27 | 3063297 | Защитный кожух | 1 |
| 29 | J051030 | Болт с шайбой | 3 |
| 32 | 8057772 | Направляющая | 1 |
| 33 | J960816 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
