Смещаемый стрела деталь — HITACHI EX20UR-2C

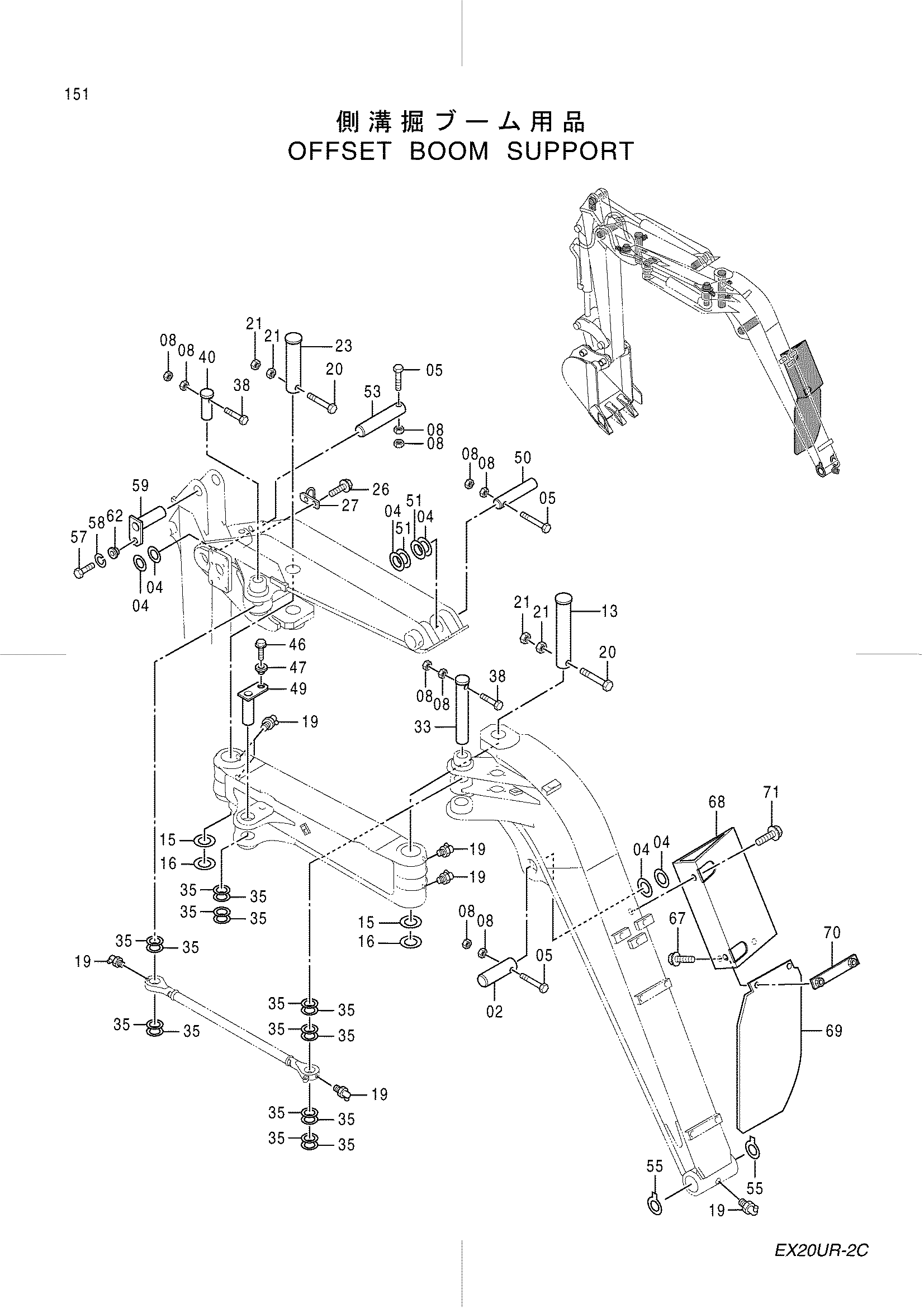

Заводская схема «Смещаемый стрела деталь» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4303249 | Палец | 1 |
| 04 | 4275477 | Регулировочная шайба 0.8 | 6 |
| 05 | J971075 | Болт | 3 |
| 08 | J231210 | Гайка | 10 |
| 13 | 3062185 | Палец | 1 |
| 15 | 4303308 | Регулировочная шайба 1.6 | 2 |
| 16 | 4291273 | Регулировочная шайба 0.8 | 2 |
| 19 | J75581 | Пресс-маслёнка | 7 |
| 20 | J971290 | Болт | 2 |
| 21 | J231212 | Гайка | 4 |
| 23 | 3062186 | Палец | 1 |
| 26 | J090820 | Болт с шайбой | 2 |
| 27 | 9747556 | Кронштейн | 1 |
| 33 | 3075917 | Палец | 1 |
| 35 | 4275519 | Регулировочная шайба 0.8 | 16 |
| 38 | J971070 | Болт | 2 |
| 40 | 3075999 | Палец | 1 |
| 46 | J041230 | Болт с шайбой | 1 |
| 47 | 4294696 | Втулка | 1 |
| 49 | 8066171 | Палец | 1 |
| 50 | 4303309 | Палец | 1 |
| 51 | 4303310 | Регулировочная шайба 1.2 | 2 |
| 53 | 3056108 | Палец | 1 |
| 55 | 4302743 | Регулировочная шайба 0.8 | 2 |
| 57 | J971230 | Болт | 1 |
| 58 | J252212 | Пружинная шайба | 1 |
| 59 | 8054821 | Палец | 1 |
| 62 | 4294696 | Втулка | 1 |
| 67 | J080816 | Болт с шайбой | 2 |
| 68 | 7029729 | Крышка | 1 |
| 69 | 4345824 | Сиденье резиновый | 1 |
| 70 | 9744072 | Пластина | 1 |
| 71 | J041225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
