Управление короб — HITACHI EX20UR-2C

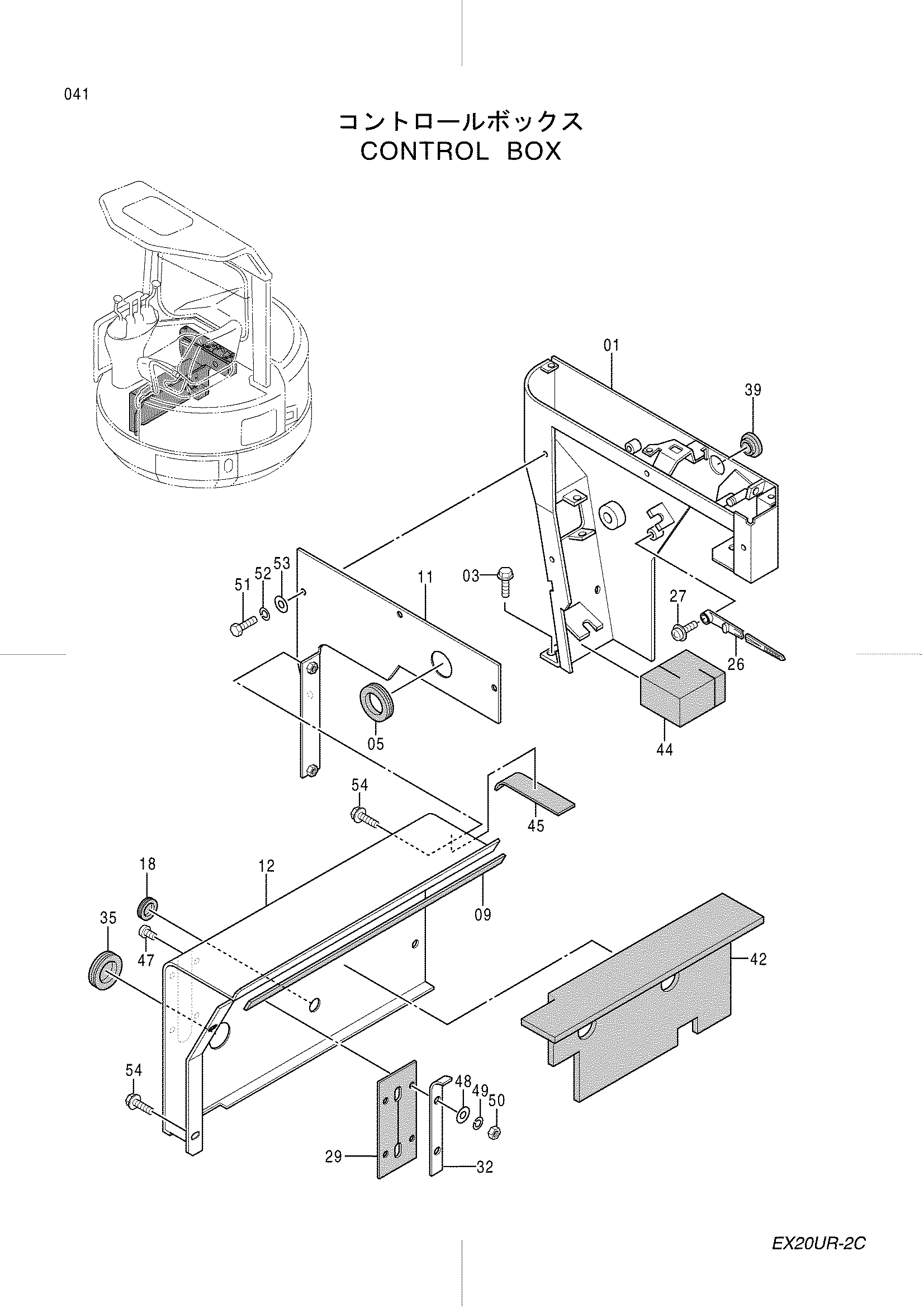

Заводская схема «Управление короб» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004193 | Стойка | 1 |
| 03 | J041025 | Болт с шайбой | 3 |
| 05 | 4292247 | Резиновая втулка | 1 |
| 09 | 4309946 | Резиновое уплотнение | 1 |
| 11 | 7028211 | Крышка | 1 |
| 12 | 7031393 | Крышка | 1 |
| 18 | 4310736 | Резиновая втулка | 1 |
| 26 | 4303336 | Зажим | 1 |
| 27 | J680616 | Винт с шайбой | 1 |
| 29 | 4341157 | Резиновая прокладка | 1 |
| 32 | 4314295 | Пластина | 2 |
| 35 | 4349711 | Резиновая втулка | 1 |
| 39 | 4279633 | Резиновая втулка | 1 |
| 42 | 4381926 | Резиновая прокладка | 1 |
| 44 | 4335302 | Резиновая прокладка | 1 |
| 45 | 4336330 | Резиновое уплотнение | 1 |
| 47 | J691616 | Винт | 4 |
| 48 | J253106 | Плоская шайба | 4 |
| 49 | J252106 | Пружинная шайба | 4 |
| 50 | J231106 | Гайка | 4 |
| 51 | J960616 | Болт | 4 |
| 52 | J252106 | Пружинная шайба | 4 |
| 53 | J253106 | Плоская шайба | 4 |
| 54 | J080820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
