Провод жгут проводов — HITACHI EX20UR-2C

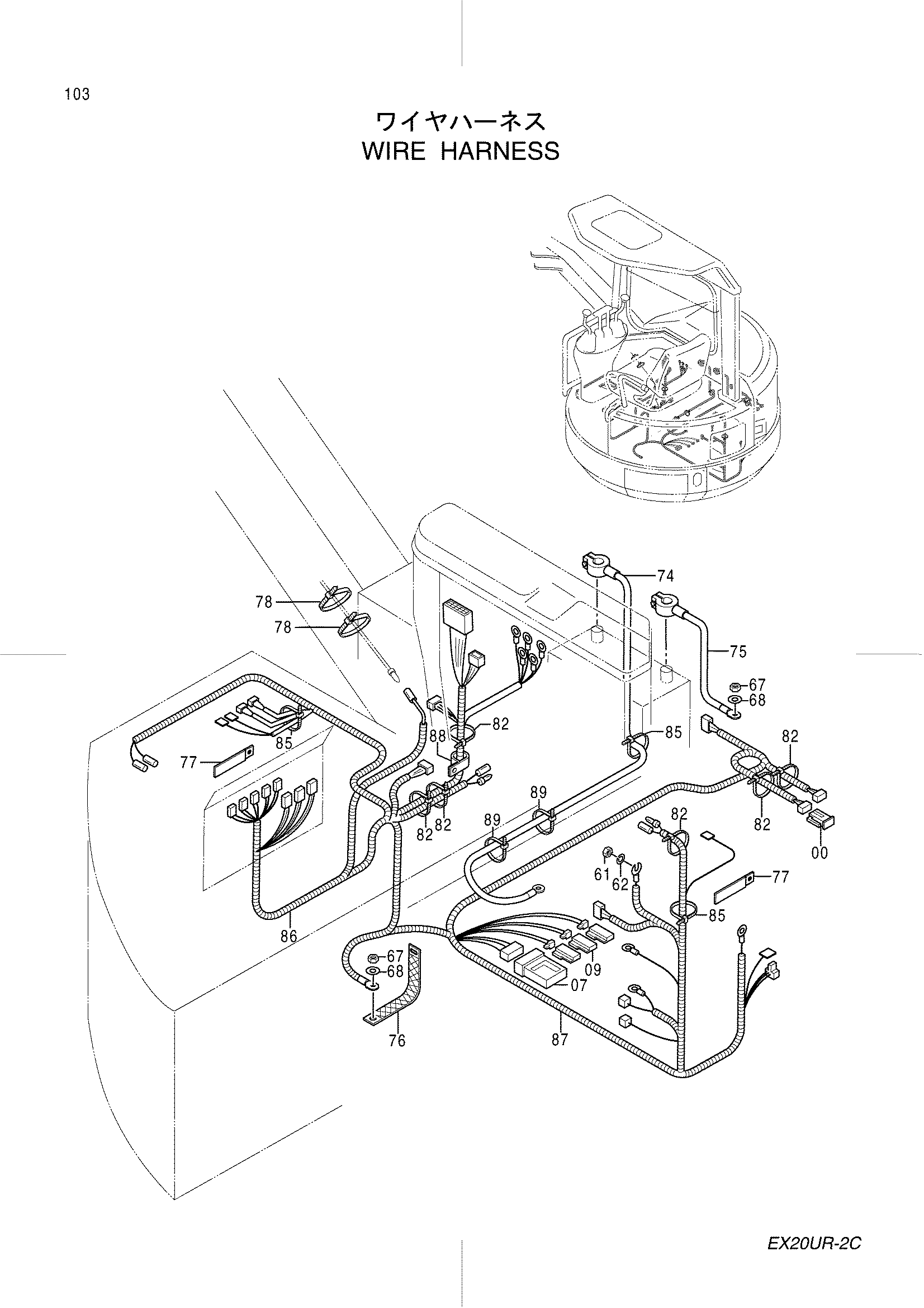

Заводская схема «Провод жгут проводов» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4331898 | Фусибле-линк | 1 |
| 07 | 4281141 | Блок диоде | 1 |
| 09 | 4192489 | Диод | 3 |
| 61 | 4359366 | Гайка | 1 |
| 62 | 4359369 | Пружинная шайба | 1 |
| 67 | J231210 | Гайка | 2 |
| 68 | J253110 | Плоская шайба | 2 |
| 74 | 4366201 | Трос(аккумулятор+ ~ стартер) | 1 |
| 75 | 4366202 | Трос(аккумулятор- ~ масса) | 1 |
| 76 | 4225072 | Трос | 1 |
| 77 | 4290136 | Хомут | 2 |
| 78 | 4326365 | Ленточный зажим | 2 |
| 82 | 4055311 | Ленточный зажим | 6 |
| 85 | 4055312 | Ленточный зажим | 3 |
| 86 | 1023852 | Жгут проводов | 1 |
| 87 | 2040491 | Жгут проводов | 1 |
| 88 | 4192035 | Зажим | 1 |
| 89 | 4323613 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
