Пилотный трубопроводы (4 ходовой): 2 — HITACHI EX20UR-2C

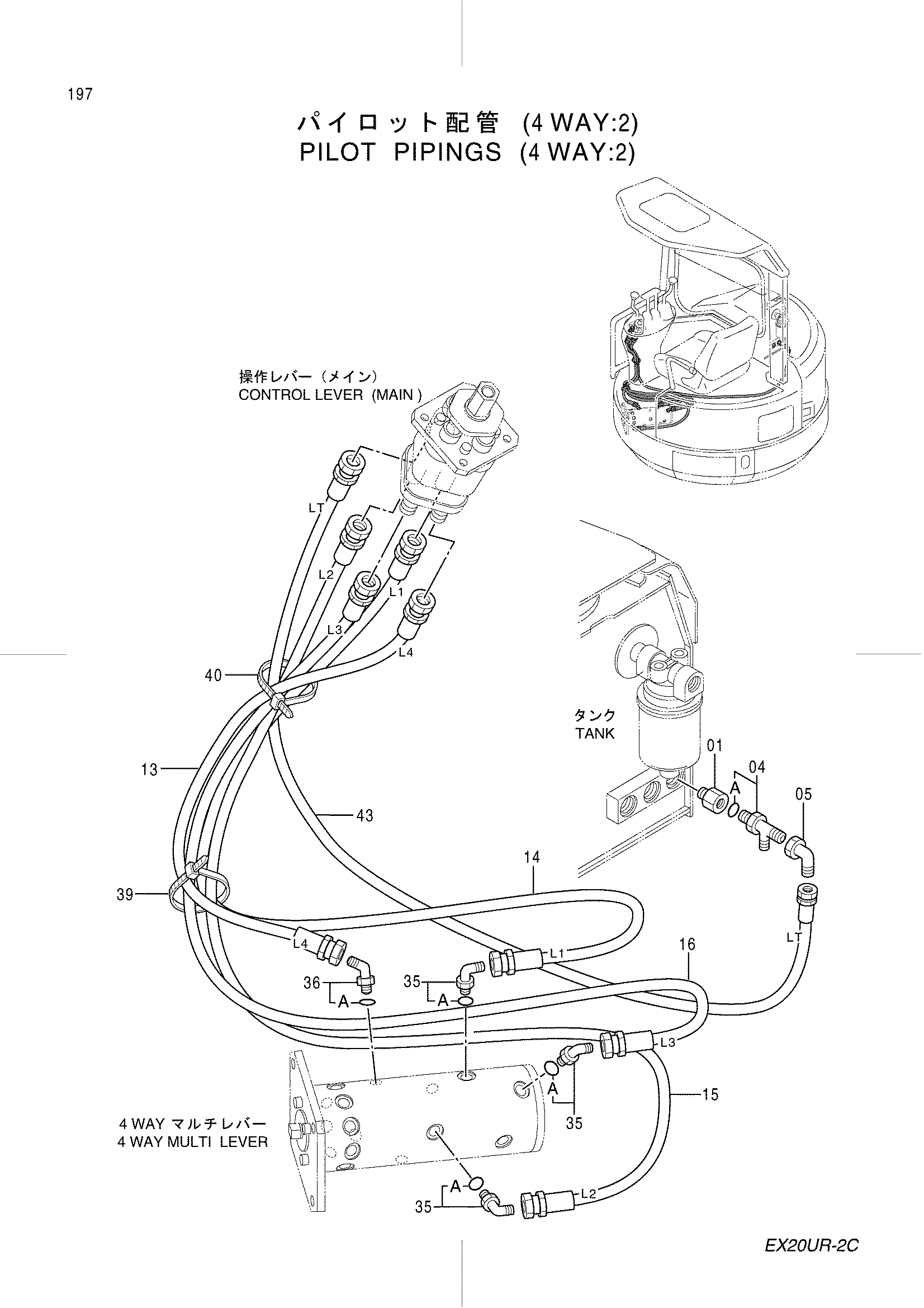

Заводская схема «Пилотный трубопроводы (4 ходовой): 2» для HITACHI EX20UR-2C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4347134 | Сокет S | 1 |
| 04 | 4269617 | Тройник | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4346096 | Унион S | 1 |
| 13 | 4300019 | Шланг (L4) | 1 |
| 14 | 4348122 | Шланг (L1) | 1 |
| 15 | 4347357 | Шланг (L2) | 1 |
| 16 | 4357498 | Шланг (L3) | 1 |
| 35 | 4154670 | Угловой штуцер | 3 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4193826 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4055311 | Ленточный зажим | 1 |
| 40 | 4055312 | Ленточный зажим | 4 |
| 43 | 4346740 | Шланг (LT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
