Пилотные гидролинии (4) — HITACHI EX20UR-2

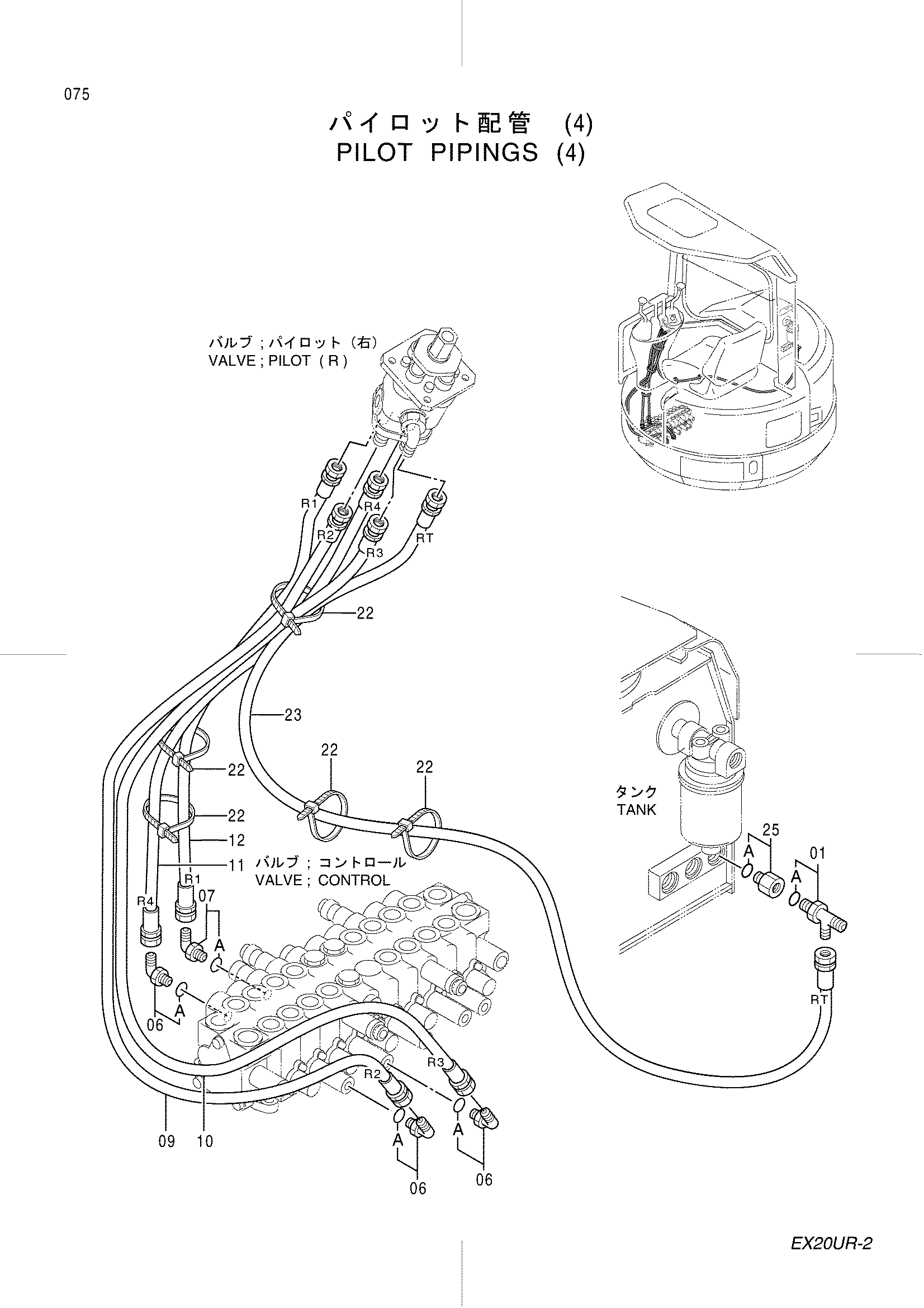

Заводская схема «Пилотные гидролинии (4)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269617 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4279119 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4342599 | Шланг (R2) | 1 |
| 10 | 4342600 | Шланг (R3) | 1 |
| 11 | 4342601 | Шланг (R4) | 1 |
| 12 | 4342566 | Шланг (R1) | 1 |
| 22 | 4055312 | Ленточный зажим | 5 |
| 23 | 4346739 | Шланг (RT) | 1 |
| 25 | 4347134 | Разъём S | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
