Рама — HITACHI EX20UR-2

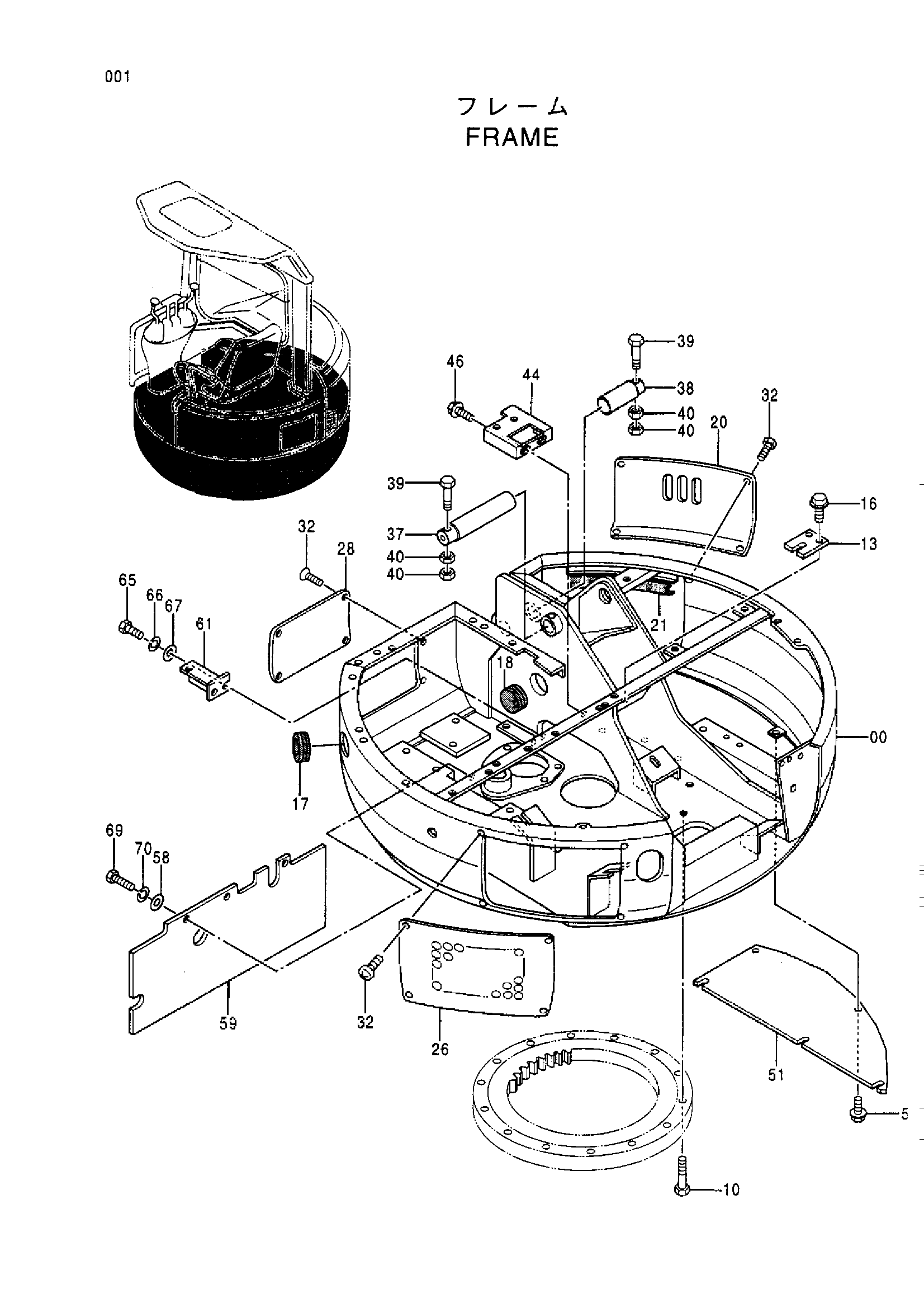

Заводская схема «Рама» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004176 | Рама основной | 1 |
| 10 | J931260 | Болт | 14 |
| 13 | 4340984 | Ограничитель | 1 |
| 16 | J041030 | Болт с шайбой | 2 |
| 17 | 4278877 | Резиновая втулка | 1 |
| 18 | 4303610 | Резиновая втулка | 1 |
| 20 | 3061877 | Крышка | 1 |
| 21 | 4303339 | Амортизатор резиновый | 1 |
| 26 | 3061849 | Крышка | 1 |
| 28 | 3062171 | Крышка | 1 |
| 32 | 4345866 | Винт | 12 |
| 37 | 3062174 | Палец | 1 |
| 38 | 4292313 | Палец | 1 |
| 39 | J971075 | Болт | 2 |
| 40 | J231210 | Гайка | 4 |
| 44 | 8055810 | Кронштейн | 1 |
| 46 | J051025 | Болт с шайбой | 3 |
| 51 | 3068196 | Крышка | 1 |
| 53 | J090816 | Болт с шайбой | 5 |
| 58 | 4295657 | Шайба плаин | 3 |
| 59 | 2037197 | Крышка | 1 |
| 61 | 8060922 | Кронштейн | 1 |
| 65 | J971025 | Болт | 1 |
| 66 | J252210 | Пружинная шайба | 1 |
| 67 | J253110 | Плоская шайба | 1 |
| 69 | J960820 | Болт | 3 |
| 70 | J252108 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
