Смещаемый стрела (1) — HITACHI EX20UR-2

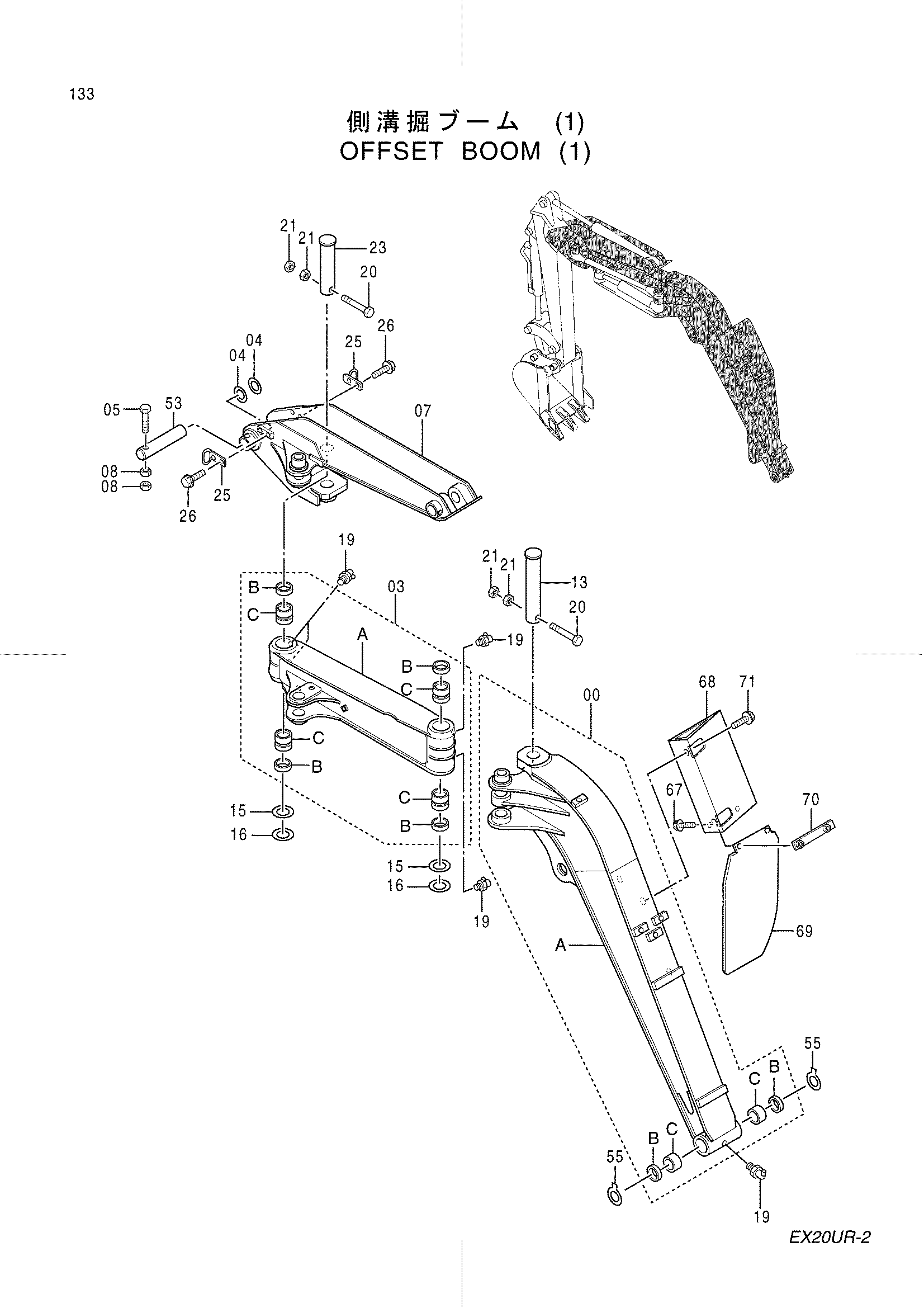

Заводская схема «Смещаемый стрела (1)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054669 | Стрела нижний в сборе | 1 |
| 00A | 5003696 | Стрела нижний | 1 |
| 00B | 4279530 | Пылезащитное уплотнение | 2 |
| 00C | 4312782 | Втулка | 2 |
| 03 | 8061912 | Стрела верхний в сборе | 1 |
| 03A | 6014822 | Стрела верхний | 1 |
| 03B | 4304350 | Пылезащитное уплотнение | 4 |
| 03C | 4312783 | Втулка | 4 |
| 04 | 4275477 | Регулировочная шайба 0.8 | 2 |
| 05 | J971075 | Болт | 1 |
| 07 | 6014823 | Стойка гидроцилиндр | 1 |
| 08 | J231210 | Гайка | 2 |
| 13 | 3062185 | Палец | 1 |
| 15 | 4303308 | Регулировочная шайба 1.6 | 2 |
| 16 | 4291273 | Регулировочная шайба 0.8 | 2 |
| 19 | J75581 | Пресс-маслёнка | 5 |
| 20 | J971290 | Болт | 2 |
| 21 | J231212 | Гайка | 4 |
| 23 | 3062186 | Палец | 1 |
| 25 | 9739200 | Кронштейн | 2 |
| 26 | J090820 | Болт с шайбой | 10 |
| 53 | 3056108 | Палец | 1 |
| 55 | 4302743 | Регулировочная шайба 0.8 | 2 |
| 67 | J080816 | Болт с шайбой | 2 |
| 68 | 7029729 | Крышка | 1 |
| 69 | 4345824 | Сиденье резиновый | 1 |
| 70 | 9744072 | Пластина | 1 |
| 71 | J041225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
