Навесное оборудование педаль — HITACHI EX20UR-2

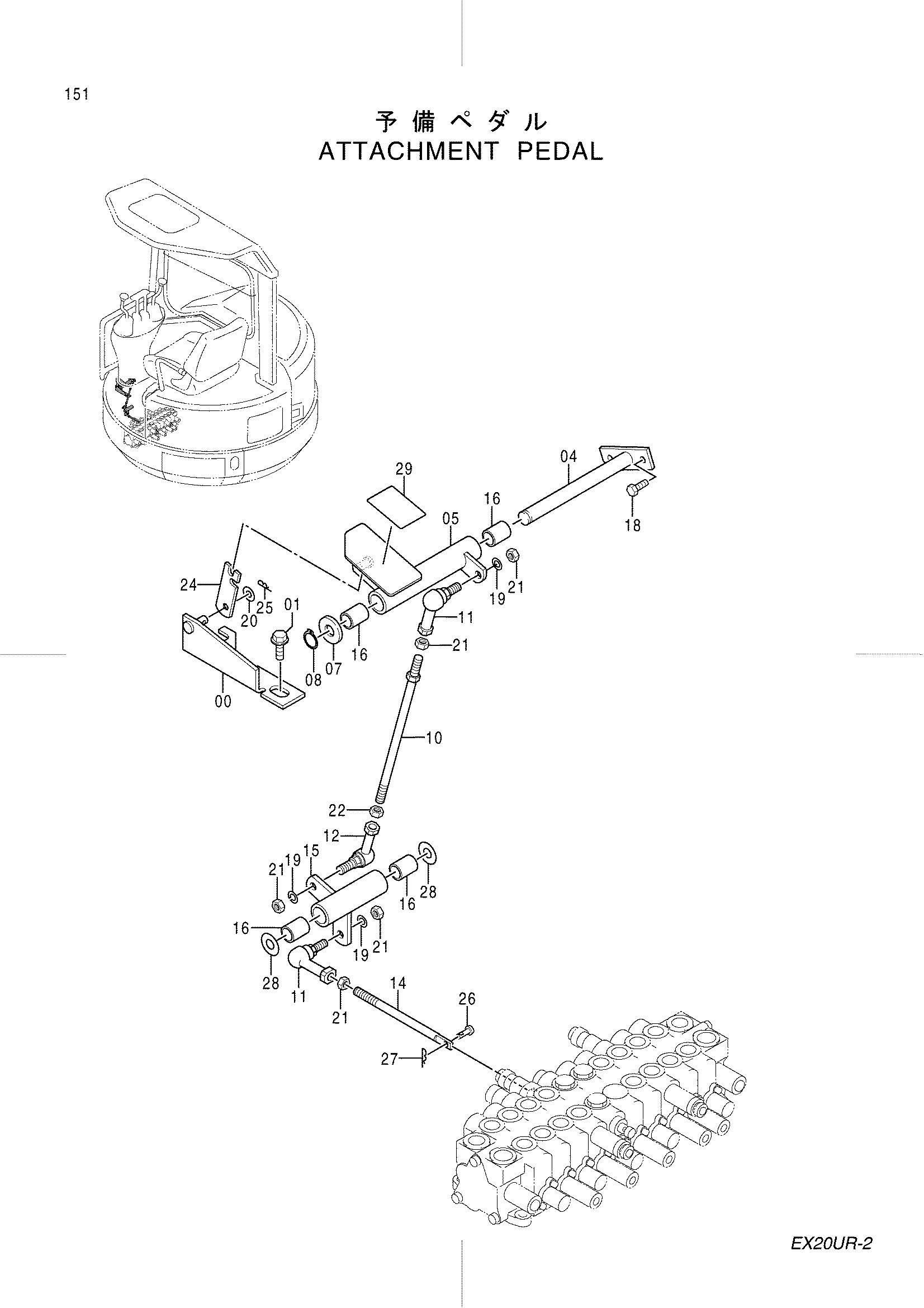

Заводская схема «Навесное оборудование педаль» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061869 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 1 |
| 04 | 8061872 | Вал | 1 |
| 05 | 8061873 | Педаль | 1 |
| 07 | J253114 | Плоская шайба | 1 |
| 08 | 991337 | Стопорное кольцо | 1 |
| 10 | 9744073 | Шток | 1 |
| 11 | 4287792 | Шарнир | 2 |
| 12 | 4287793 | Соединение шарик(левый) | 1 |
| 14 | 4292307 | Шток | 1 |
| 15 | 8061874 | Тяга | 1 |
| 16 | 4280300 | Втулка | 4 |
| 18 | J090825 | Болт с шайбой | 2 |
| 19 | J252108 | Пружинная шайба | 3 |
| 20 | J253108 | Плоская шайба | 1 |
| 21 | J231108 | Гайка | 5 |
| 22 | M580008 | Гайка (левый) | 1 |
| 24 | 4345826 | Пластина | 1 |
| 25 | 4289311 | Палец | 1 |
| 26 | 4279607 | Палец | 1 |
| 27 | 4022695 | Стопорный палец | 1 |
| 28 | 4289754 | Регулировочная шайба | 2 |
| 29 | 4307121 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
