Передний трубопроводы (2) — HITACHI EX20UR-2

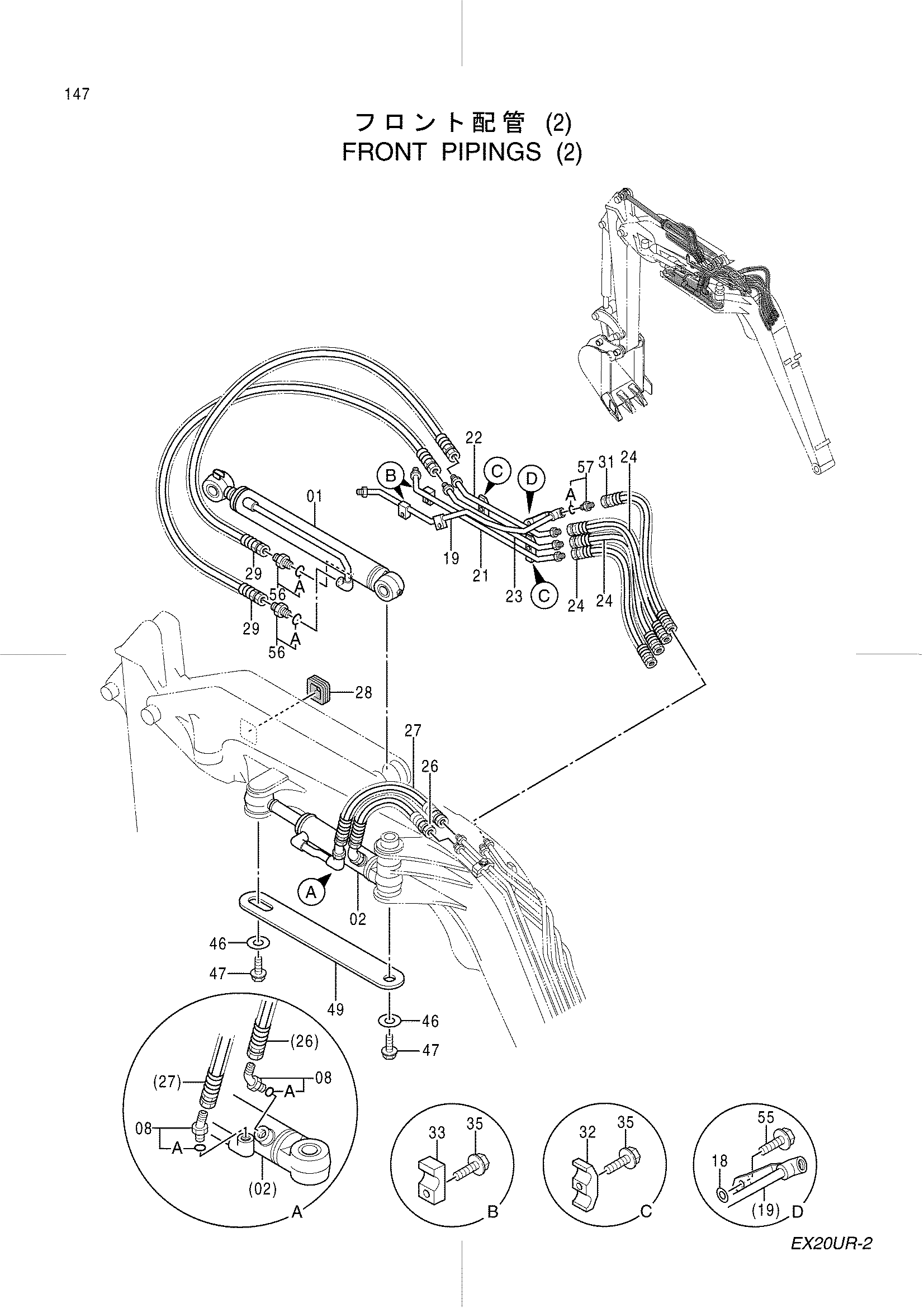

Заводская схема «Передний трубопроводы (2)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4341762 | Гидроцилиндр рукояти | 1 |
| 02 | 4302399 | Гидроцилиндр. смещаемый | 1 |
| 08 | 4193826 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 18 | J253110 | Плоская шайба | 1 |
| 19 | 8061901 | Трубка | 1 |
| 21 | 8055240 | Трубка | 1 |
| 22 | 9739788 | Трубка | 1 |
| 23 | 9739789 | Трубка | 1 |
| 24 | 4319364 | Шланг | 3 |
| 26 | 4316833 | Шланг | 1 |
| 27 | 4316834 | Шланг | 1 |
| 28 | 4257626 | Резиновая втулка | 1 |
| 29 | 4347010 | Шланг | 2 |
| 31 | 4346742 | Шланг | 1 |
| 32 | 4275542 | Хомут трубки | 2 |
| 33 | 4275543 | Хомут трубки | 2 |
| 35 | J090830 | Болт с шайбой | 5 |
| 46 | 4292184 | Шайба | 2 |
| 47 | J041230 | Болт с шайбой | 2 |
| 49 | 3063074 | Ограничитель | 1 |
| 55 | J090835 | Болт с шайбой | 1 |
| 56 | 4200467 | Адаптер | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4200466 | Адаптер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
