Пилотный трубопроводы (3) — HITACHI EX20UR-2

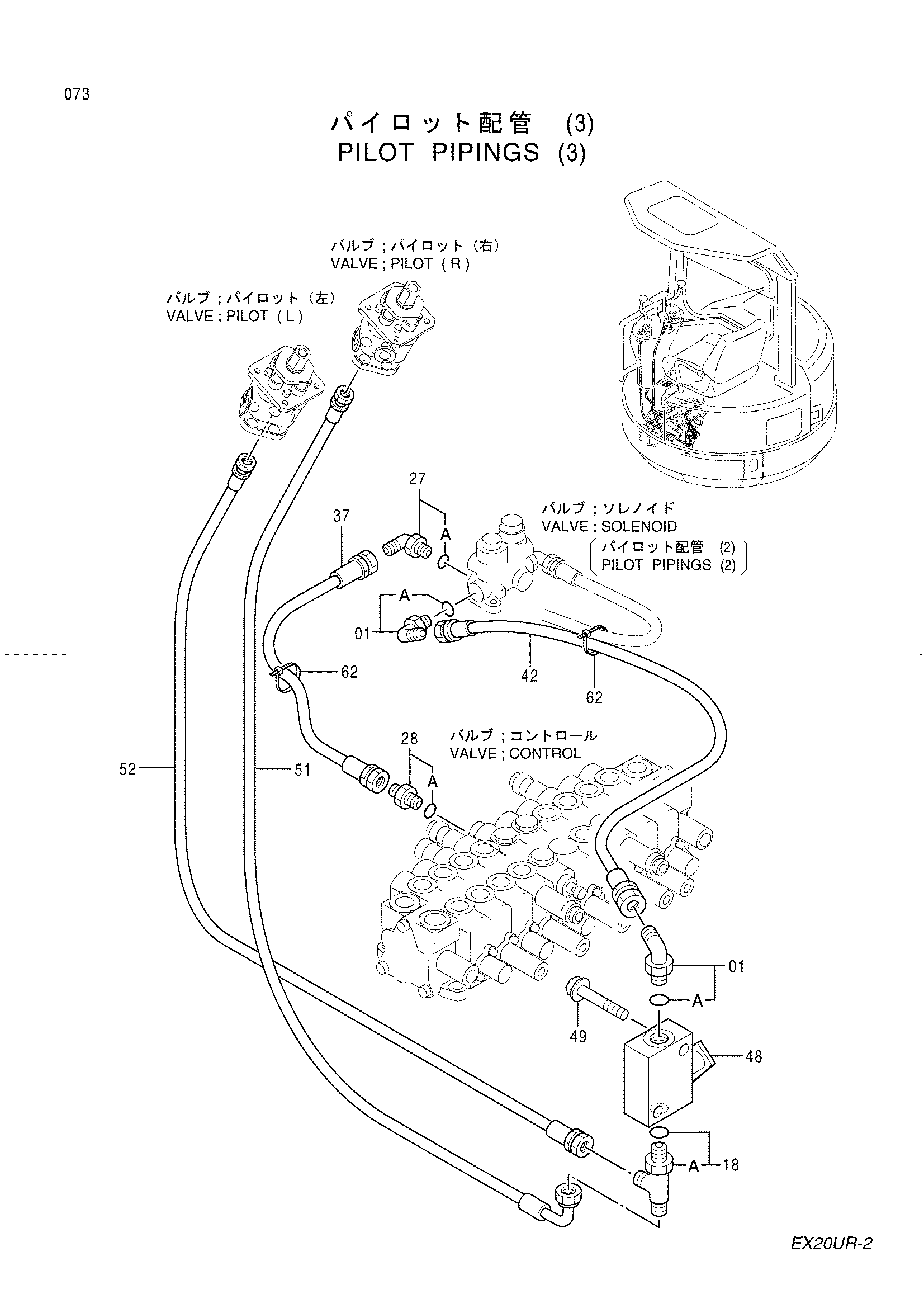

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4269617 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4154670 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4200465 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4342595 | Шланг | 1 |
| 42 | 4342596 | Шланг | 1 |
| 48 | 4330380 | Запорный клапан | 1 |
| 49 | J010850 | Болт с шайбой | 1 |
| 51 | 4342597 | Шланг | 1 |
| 52 | 4301438 | Шланг | 1 |
| 62 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
