4 Ходовой многофункциональный рычаг трубопроводы (2) — HITACHI EX20UR-2

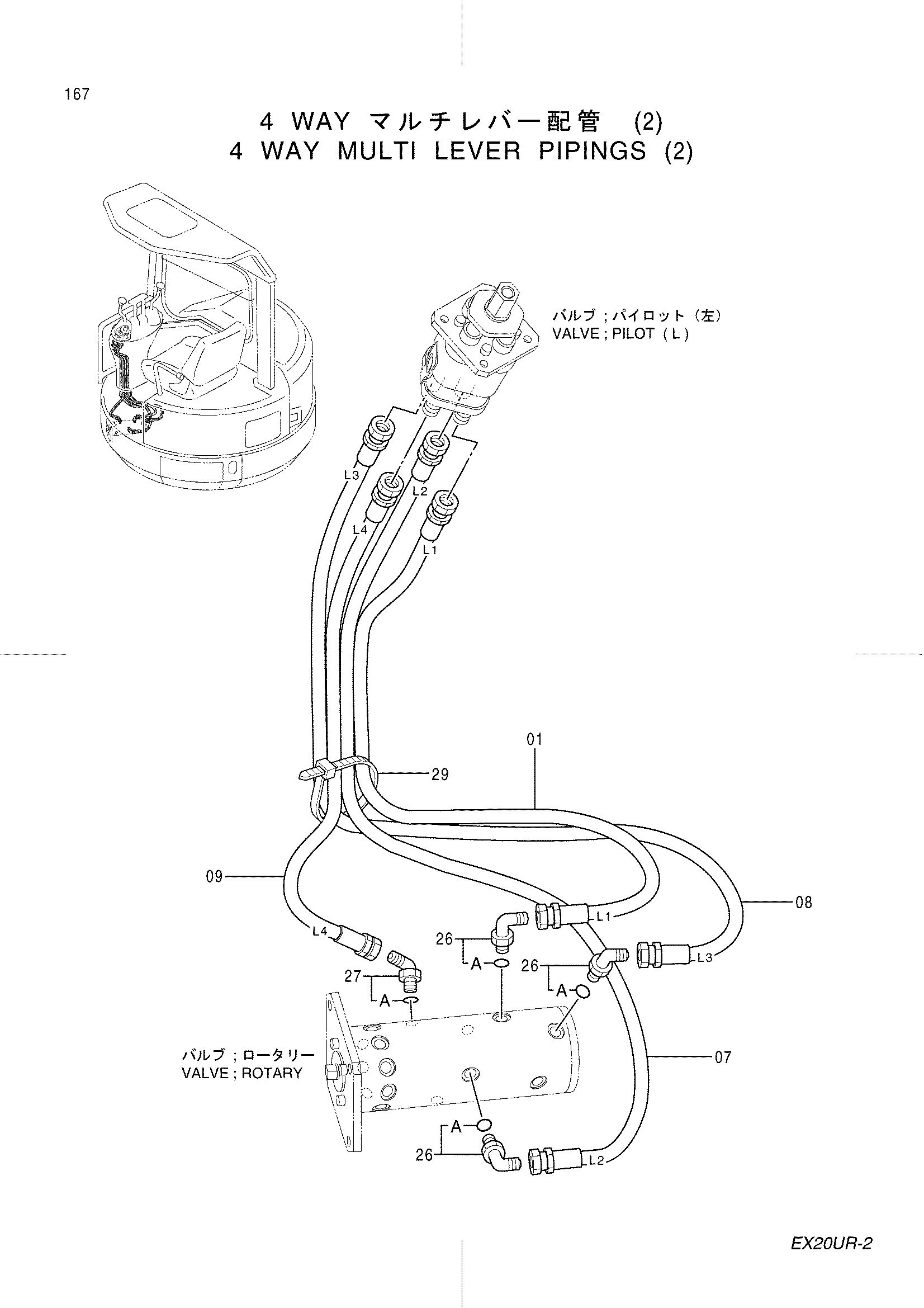

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы (2)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4323002	Шланг (L1)	1
07	4315845	Шланг (L2)	1
08	4300018	Шланг (L3)	1
09	4342584	Шланг (L4)	1
26	4154670	Угловой штуцер	3
26A	957366	Уплотнительное кольцо	1
27	4193826	Угловой штуцер	1
27A	957366	Уплотнительное кольцо	1
29	4055311	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
