Пилотный трубопроводы (2) — HITACHI EX20UR-2

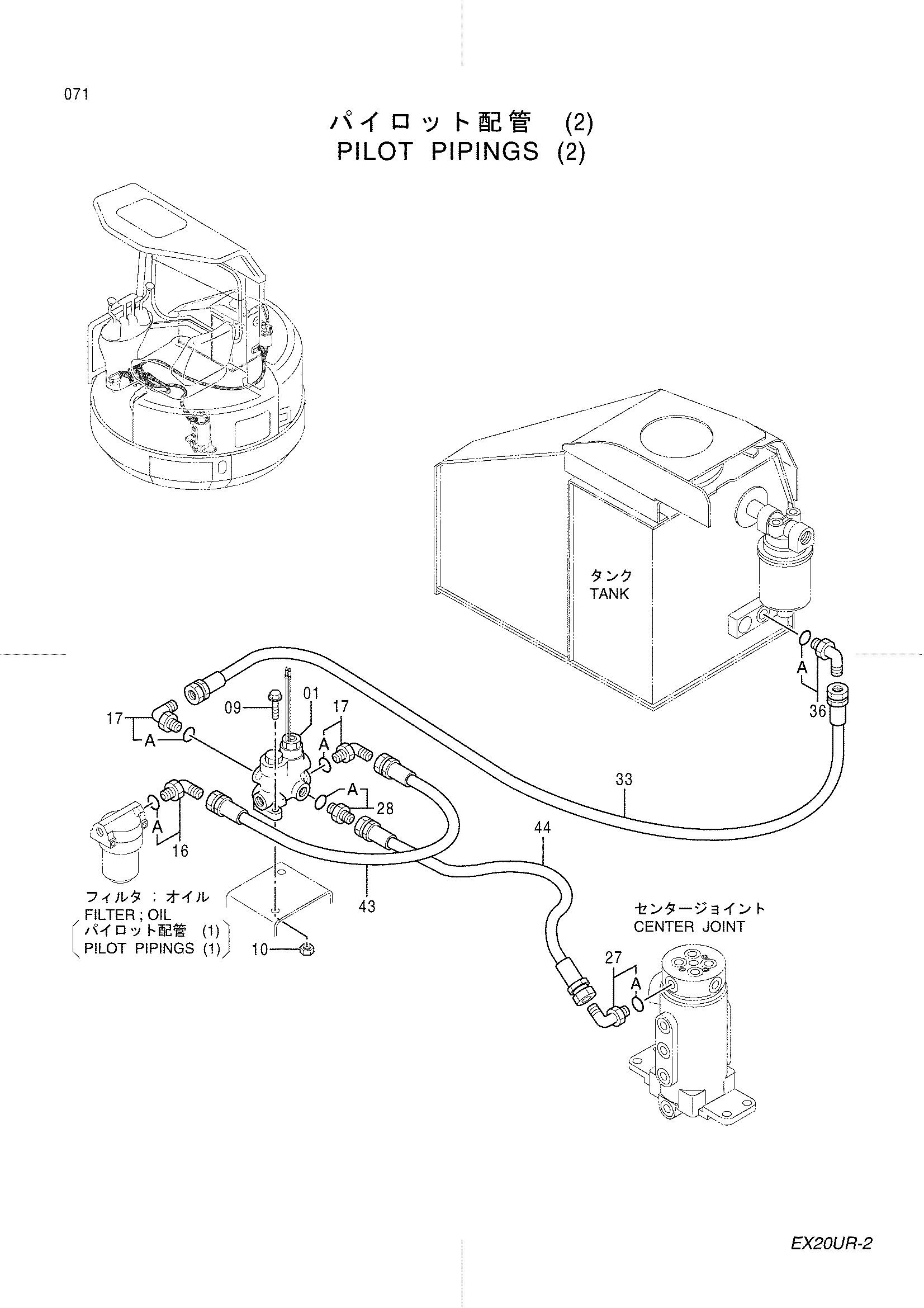

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4272376 | Электромагнитный клапан | 1 |
| 09 | J041030 | Болт с шайбой | 2 |
| 10 | J231210 | Гайка | 2 |
| 16 | 4200471 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154671 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4154670 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4200465 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4342593 | Шланг | 1 |
| 36 | 4200471 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4342598 | Шланг | 1 |
| 44 | 4342581 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
