Управление двигателем — HITACHI EX20UR-2

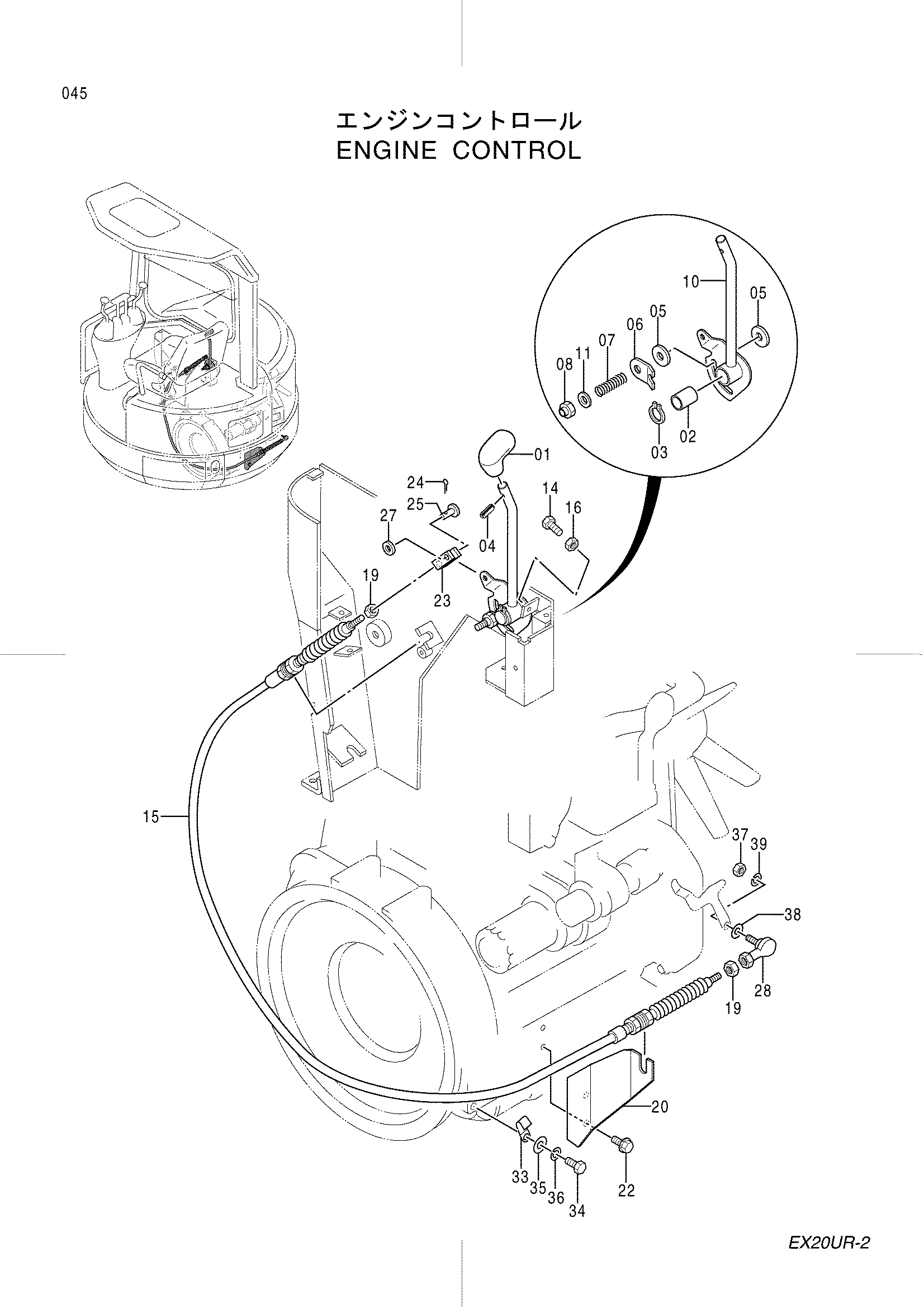

Заводская схема «Управление двигателем» для HITACHI EX20UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279514 | Рукоятка | 1 |
| 02 | 4292248 | Втулка | 1 |
| 03 | 991338 | Стопорное кольцо | 1 |
| 04 | 4144353 | Пружинный штифт | 1 |
| 05 | 4279721 | Пластина фрикционный | 2 |
| 06 | 4279718 | Пластина | 1 |
| 07 | 4279720 | Пружина | 1 |
| 08 | 4045245 | U-образная гайка | 1 |
| 10 | 8060929 | Рычаг | 1 |
| 11 | J253106 | Плоская шайба | 1 |
| 14 | J960620 | Болт | 1 |
| 15 | 4292708 | Трос управления | 1 |
| 16 | J231106 | Гайка | 1 |
| 19 | J231105 | Гайка | 2 |
| 20 | 4303338 | Кронштейн | 1 |
| 22 | J041020 | Болт с шайбой | 2 |
| 23 | 4309788 | Концевой вилка(правый) | 1 |
| 24 | A761208 | Шплинт | 1 |
| 25 | A740513 | Палец | 1 |
| 27 | J253105 | Плоская шайба | 1 |
| 28 | 4287791 | Шарнир | 1 |
| 33 | 4290136 | Хомут | 1 |
| 34 | J971020 | Болт | 1 |
| 35 | J253110 | Плоская шайба | 1 |
| 36 | J252210 | Пружинная шайба | 1 |
| 37 | J231106 | Гайка | 1 |
| 38 | J253106 | Плоская шайба | 1 |
| 39 | J252106 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX20UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
